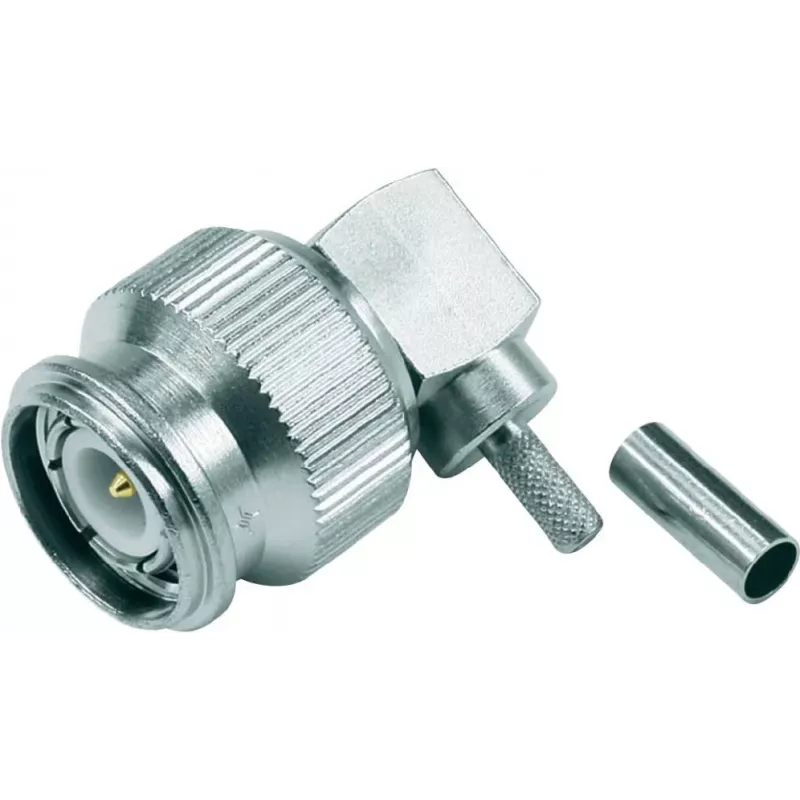

Telegärtner TNC stačiu kampu crimp jungtis 50 Ohm, skirta RG-316/U, lituojama/crimpinama, nikeliuotas žalvaris J01010B0012

Kai montavimo erdvė ribota, o reikia patikimo 50 omų RF ryšio iki 6 GHz, sprendimas – ši Telegärtner TNC jungtis stačiu kampu. Jos korpusas pagamintas iš nikeliuoto žalvario, centrinis kontaktas auksuotas, o izoliacija iš PTFE užtikrina stabilumą aukštuose dažniuose.

Kodėl verta rinktis

• Stačiu kampu – lengva montuoti ankštose vietose
• Auksuotas centrinis kontaktas – maža kontaktinė varža
• Nikeliuotas žalvaris – ilgaamžiškumas ir atsparumas korozijai
• Suderinama su RG-316/U ir kitais G07 kabeliais
• Dažnių diapazonas iki 6 GHz

Techniniai duomenys

• Jungties tipas: TNC male (kištukas)
• Impedancija: 50 Ohm
• Montavimas: ant kabelio
• Išorinio laidininko prijungimas: crimp
• Centrinio laidininko prijungimas: lituoti / crimp
• Suderinamas kabelis: RG-316/U (grupė G07)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliacija: PTFE
• Sujungimo mechanizmas: srieginis
• Dažnių diapazonas: DC–6 GHz
• Įtampa: 500 V (rms)
• Darbinė temperatūra: nuo -55°C iki +155°C
• Pakuotė: 1 vnt.

Kam tinka

Ši jungtis skirta RF inžinieriams, montuotojams ir įmonėms, kurios diegia koaksialines sistemas, reikalaujančias patikimumo ir ilgaamžiškumo. Ji puikiai tinka naudoti telekomunikacijų, matavimo ir pramonės įrenginiuose, kur svarbus stabilus signalas ir atsparumas vibracijai.

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, tada lituokite arba crimpinkite centrinį laidininką, o išorinį – crimpinkite. Priveržkite srieginę jungtį, kad užtikrintumėte patikimą kontaktą. Rekomenduojama naudoti tinkamus crimp įrankius.

Patarimas: prieš lituodami nuvalykite laidininkus ir nenaudokite per daug lydmetalio – taip išvengsite varžos pokyčių. Sandariai priveržkite jungtį, kad išlaikytumėte 50 omų impedanciją ir išvengtumėte signalo nuostolių.
