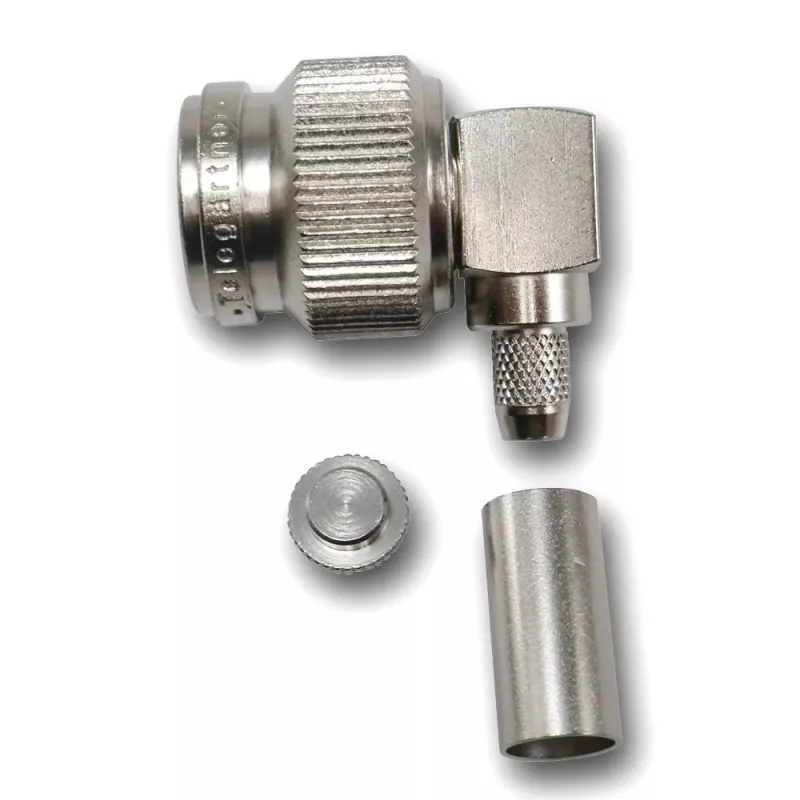

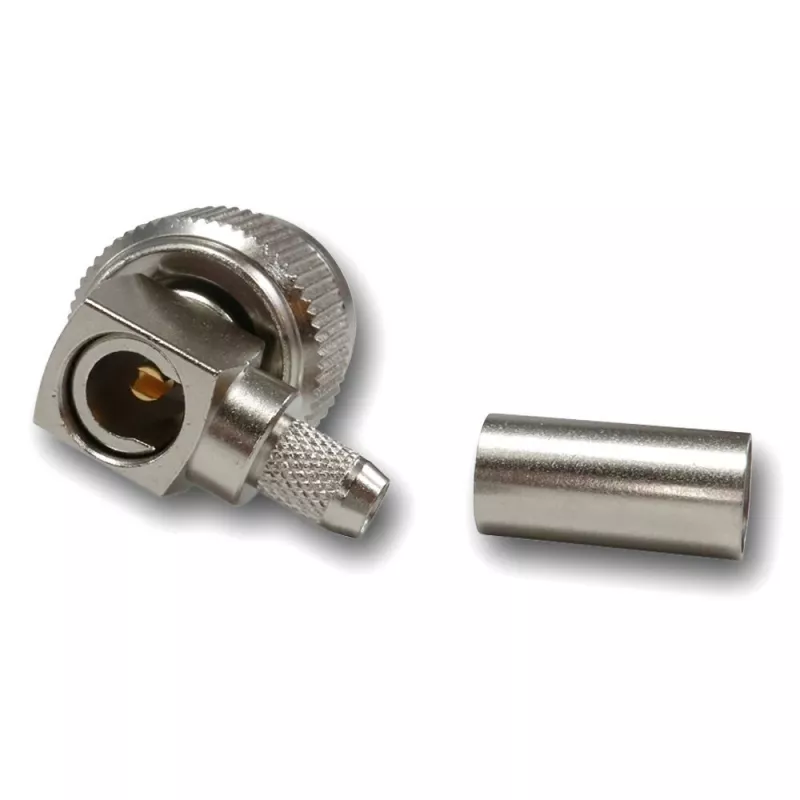

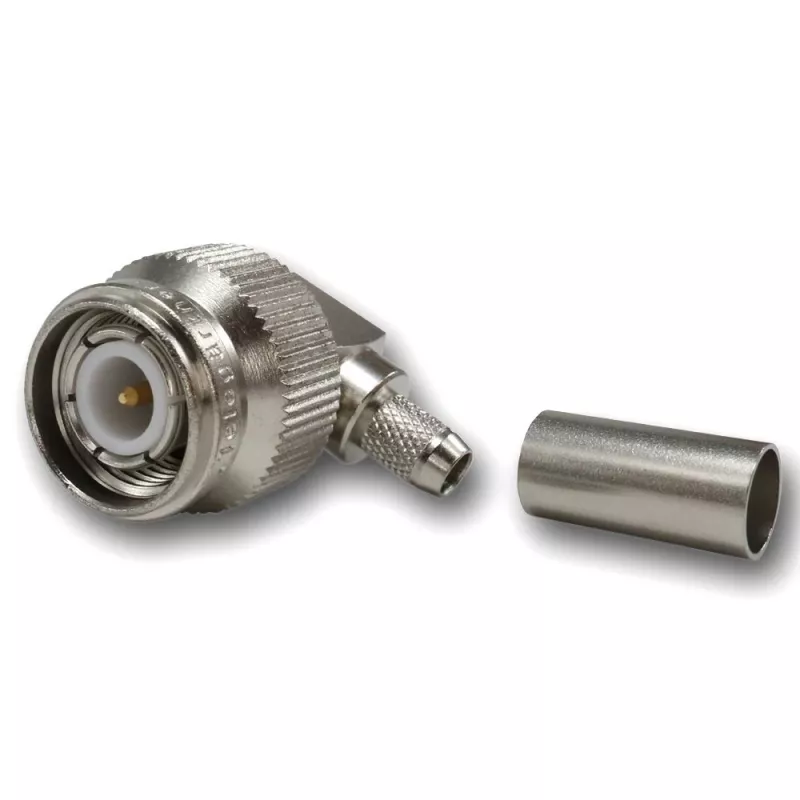

Telegärtner TNC 90° kampinis crimp kištukas 50 omų, skirtas RG-223/U, RG-142 B/U (J01010A0006)

Kai montavimo erdvė ribota, o kabelį reikia išvesti kampu, tiesus jungtis tampa kliūtimi. Telegärtner TNC kampinis crimp kištukas (J01010A0006) išsprendžia šią problemą: 90° konstrukcija leidžia prijungti kabelį ten, kur tiesi jungtis netilptų, ir sumažina kabelio įtempimą. Ši jungtis skirta 50 omų koaksialiniams kabeliams RG-223/U ir RG-142 B/U.

Kodėl verta rinktis

• 90° kampinė TNC kištukinė jungtis, skirta 50 omų sistemoms
• Suderinama su RG-223/U ir RG-142 B/U kabeliais
• Išorinio laidininko tvirtinimas crimp būdu, centrinio kontakto – lituojant arba crimp
• Nikelių dengtas žalvarinis korpusas, auksu dengtas centrinis kontaktas
• PTFE izoliatorius užtikrina stabilų veikimą
• Tiekiama po vieną vienetą

Profesionaliam naudojimui

Montuojant koaksialinį kabelį ankštuose įrenginių spintų skyriuose ar už skydų, kampinė jungtis leidžia kabelį išvesti tvarkingai ir sumažina mechaninį krūvį. Crimp įvorė užtikrina patikimą mechaninį fiksavimą, o auksu dengtas centrinis kontaktas atsparus korozijai ir išlaiko mažą kontaktinę varžą. Tinka RF taikymams, atsižvelgiant į TNC sąsajos dažnių diapazoną.

Techninės specifikacijos

• Jungčių serija: TNC
• Jungties tipas: kištukas (vyriškas)
• Jungties forma: 90° kampinė
• Varža: 50 omų
• Išorinio laidininko tvirtinimas: crimp
• Centrinio kontakto tvirtinimas: litavimas / crimp
• Suderinamų kabelių grupė: G05
• Suderinami kabelių tipai: RG-223/U, RG-142 B/U
• Maks. kabelio vidinio laidininko skersmuo: 1,0 mm
• Maks. kabelio dielektriko skersmuo: 2,95 mm
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: žalvaris
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Crimp įvorės medžiaga: varis
• Crimp įvorės danga: nikelis
• Montavimo tipas: kabelio montavimas
• Gamintojo serijos kodas: A0505
• Pakuotės kiekis: 1 vnt.

Praktiniai patarimai

Prieš crimpindami nuimkite tinkamą kabelio izoliacijos sluoksnį, kad centrinis laidininkas ir dielektrikas atitiktų nurodytus maksimalius skersmenis (1,0 mm ir 2,95 mm). Naudokite tinkamo dydžio crimp įrankį, kad įvorė būtų tvirtai prispausta. Litavimo atveju venkite per didelio šilumos kiekio, kad nepažeistumėte PTFE izoliatoriaus.
