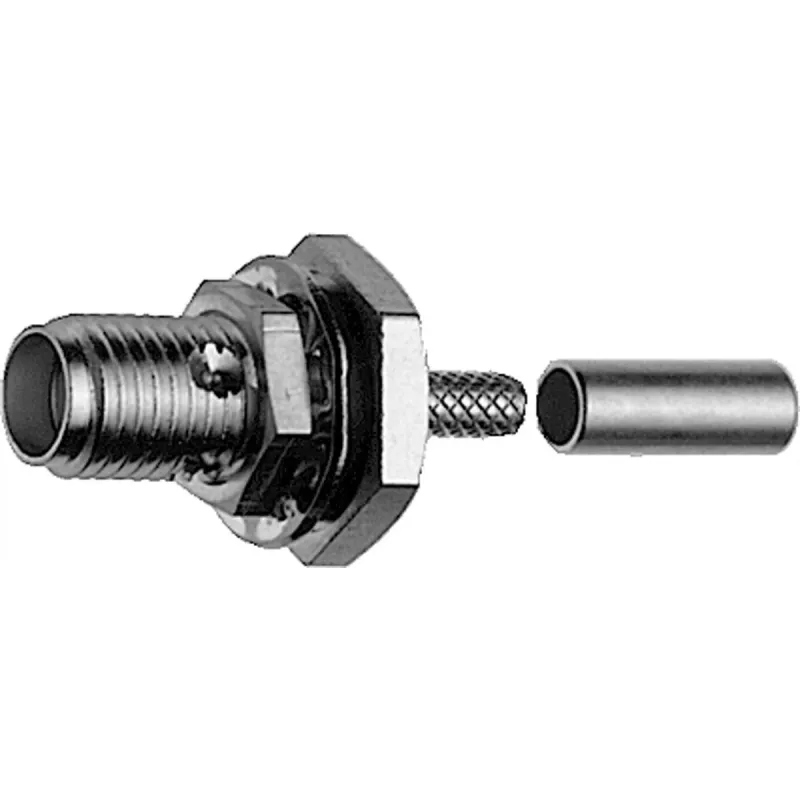

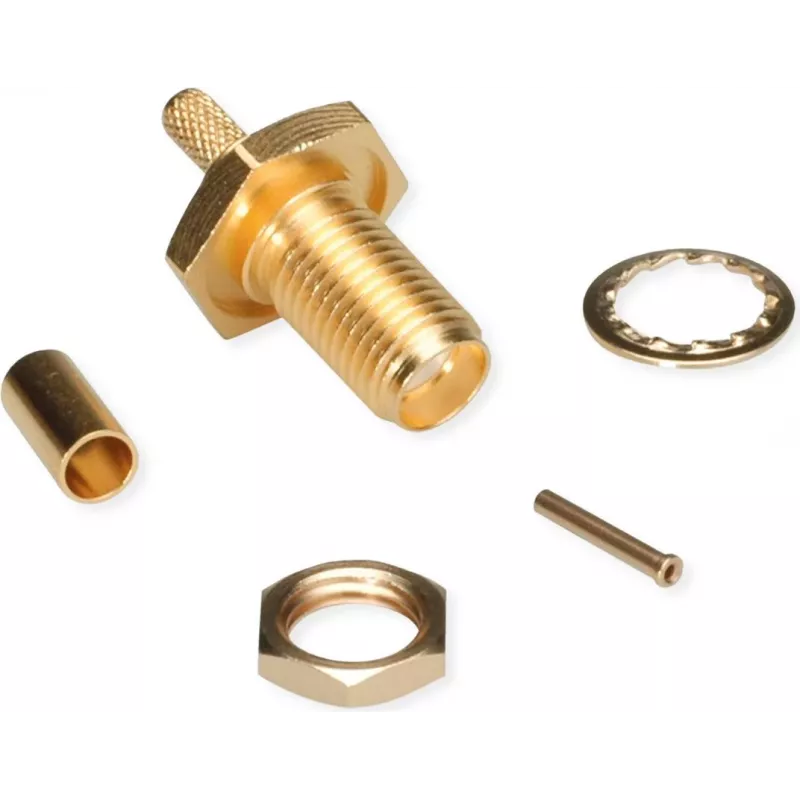

Telegärtner SMA lizdo crimp jungtis RG-316/U kabeliui, auksuota, 5 vnt. (J01151A0001)

Profesionalams, dirbantiems su RF įranga, kiekvienas netikslus sujungimas gali reikšti signalo nuostolius arba viso ryšio grandinės nestabilumą. Telegärtner SMA lizdo crimp jungtis, skirta RG-316/U kabeliui, užtikrina patikimą 50 omų varžos sujungimą iki 6 GHz dažnių. Šios jungtys tiekiamos 5 vienetų pakuotėje, kad galėtumėte aprūpinti visą projektą ar atsargines atsargas.

Privalumai, svarbūs Jūsų darbui

• Auksuoti kontaktai ir korpusas – maža kontaktinė varža, atsparumas korozijai net ir drėgnose ar pramoninėse aplinkose.
• Crimp tvirtinimas – sujungimas atliekamas specialiu įrankiu, todėl užtikrinamas mechaniškai tvirtas ir ilgaamžis kontaktas, atsparus vibracijoms.
• Platus dažnių diapazonas – nuo DC iki 6 GHz, tinka šiuolaikinėms belaidėms ryšio sistemoms, matavimo įrangai ir antenų linijoms.
• Ilgas tarnavimo laikas – ≥ 500 sujungimo ciklų, todėl tinka dažnai perjungiamiems įrenginiams.
• Atsparumas temperatūrai – veikia nuo -65 °C iki +165 °C, tinka tiek lauko, tiek pramoninėms sąlygoms.

Kam tinka

Šios jungtys skirtos inžinieriams, montuotojams ir techninės priežiūros specialistams, kurie dirba su RG-316/U, RG-174/U, RG-188/U ar LMR-100 kabeliais. Jos puikiai tinka lauko instaliacijoms, remonto darbams, prototipų kūrimui ar gamybos linijų testavimui, kur reikalingas stabilus RF signalas.

Pagrindinės specifikacijos

• Jungties tipas: SMA lizdas (moteriškas)
• Montavimo tipas: kabelio montavimas
• Korpuso forma: tiesi
• Terminavimo metodas: crimp
• Kabelių grupė: G07
• Suderinami kabeliai: RG-316/U, RG-174/U, RG-188/U, LMR-100
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• Kontakto danga: auksas
• Korpuso danga: auksas
• Kontakto medžiaga: berilio varis
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 750 Veff (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimo ciklai: ≥ 500
• Atitiktis RoHS: taip
• Kiekis pakuotėje: 5 vnt.

Kaip naudoti

Prieš pradėdami, įsitikinkite, kad turite tinkamą crimp įrankį, skirtą SMA jungtims ir RG-316/U kabeliui. Nuimkite išorinę izoliaciją ir ekranavimą pagal instrukcijas, užmaukite jungties korpusą, tada crimp įrankiu suspauskite centrinį kontaktą ir ekranavimo įvorę. Patikrinkite, ar centrinis kontaktas tvirtai laikosi ir ar nėra trumpojo jungimo su ekranu. Rekomenduojama naudoti kabelio ruošimo įrankius, kad būtų išvengta nelygumų.

Patarimas: prieš pradėdami lituoti ar crimpinti, visada nuvalykite kabelio galą ir įsitikinkite, kad centrinis laidas nepažeistas. Naudokite tik kokybišką crimp įrankį – netinkamas suspaudimas gali sukelti signalo atspindžius ir sumažinti visos sistemos našumą. Sandėliuokite jungtis sausose patalpose, kad išvengtumėte oksidacijos.
