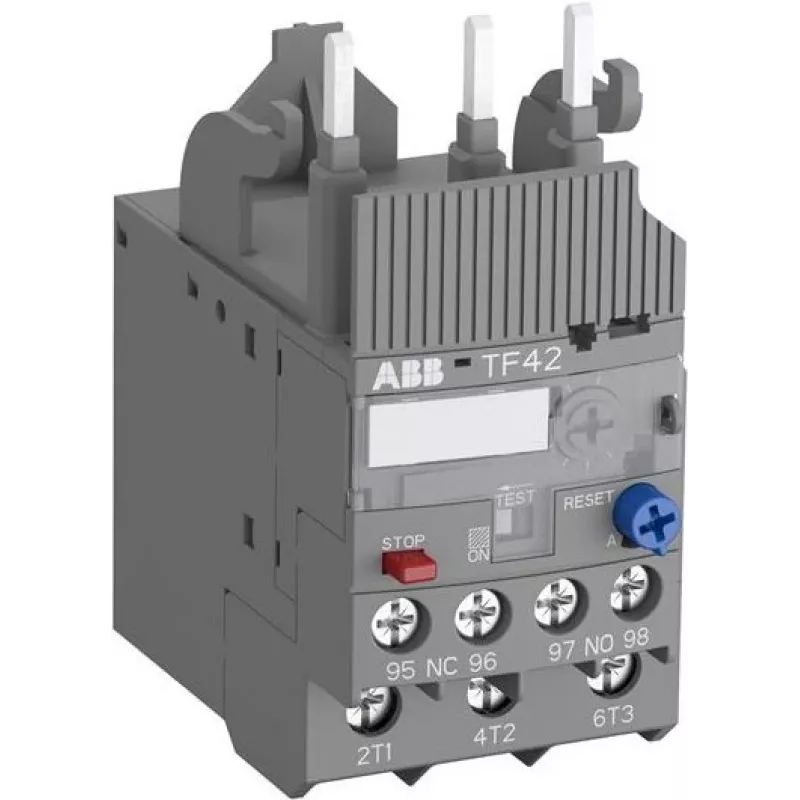

ABB TF42-10 terminis apsauginis relė, 8-10 A, 10 klasė, 690 V AC, 3 polių, 1NO+1NC 1SAZ721201R1043

ABB TF42-10 – tai preciziškas šiluminis apsauginis relė, skirta patikimai apsaugoti trifazius variklius nuo perkrovos ir fazių gedimų. Su 8–10 A reguliuojamu diapazonu ir 10 klasės suveikimo charakteristika, šis relė užtikrina greitą reakciją ir ilgą variklio tarnavimo laiką net ir sudėtingomis eksploatavimo sąlygomis.

Kodėl verta rinktis TF42-10?

Šis modelis pasižymi integruotu fazių gedimo jutikliu, kuris aptinka nesubalansuotą apkrovą ir apsaugo variklį nuo perdegimo. Galimybė pasirinkti rankinį arba automatinį atstatymą leidžia lanksčiai pritaikyti relę prie įvairių valdymo schemų. Kompaktiškas dizainas ir tiesioginis montavimas ant ABB kontaktorų (AF09–AF42, A9–A42) taupo laiką ir vietą skydelyje.

Techninė specifikacija

• Srovės nustatymo diapazonas: 8,00–10,00 A
• Suveikimo klasė: 10
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Montavimas: tiesioginis ant kontaktorų (AF09–AF42, A9–A42)
• Atstatymo tipas: rankinis ir automatinis
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Aplinkos sandėliavimo temperatūra: nuo -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Galingumo nuostoliai: 7,5 W
• Fazių gedimo jutiklis: yra
• Standartai: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1

Kam tinka?

TF42-10 idealiai tinka pramonės įmonėms, kuriose naudojami trifaziai varikliai, pavyzdžiui, konvejerių, siurblių, ventiliatorių ar kompresorių valdymui. Dėl nedidelių matmenų ir paprasto montavimo jis puikiai tinka tiek naujiems projektams, tiek esamų sistemų modernizavimui.

Naudojimo patarimai

Norėdami užtikrinti optimalų veikimą, reguliuokite srovės nustatymą pagal variklio vardinę srovę. Periodiškai tikrinkite kontaktų būklę ir užtikrinkite, kad aplinkos temperatūra neviršytų leistinų ribų. Esant dažniems perkrovos atvejams, apsvarstykite galimybę naudoti papildomą aušinimą arba peržiūrėti variklio apkrovos ciklą.
