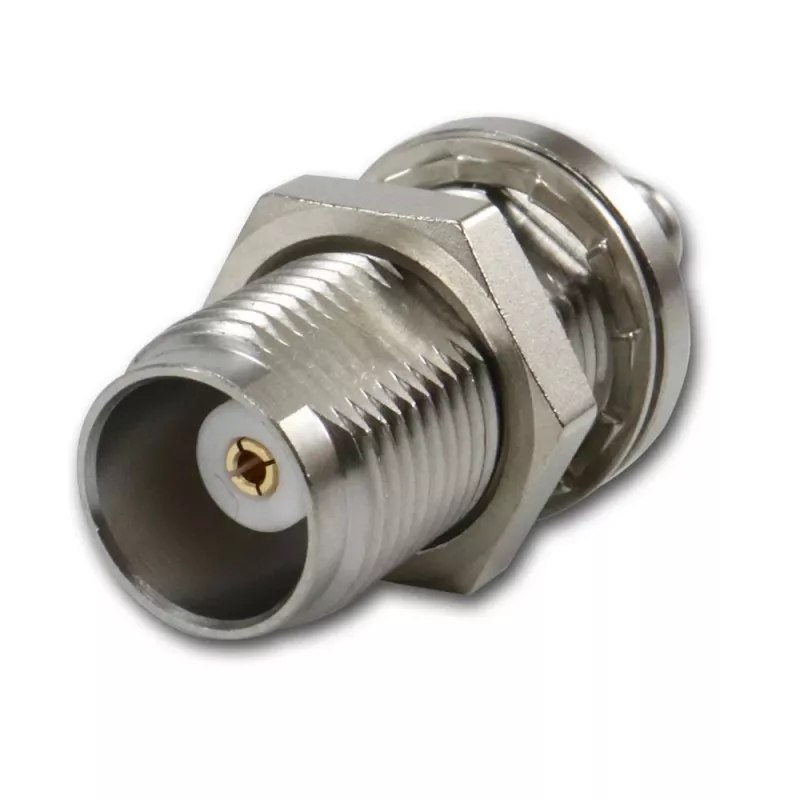

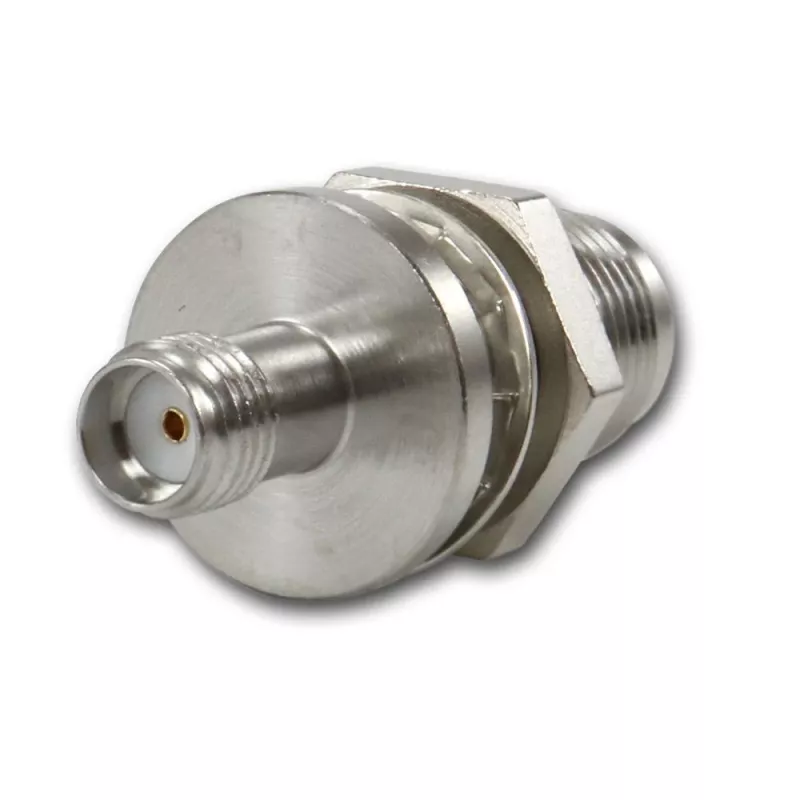

Telegärtner TNC moteriškas į SMA moterišką koaksialinis adapteris, 50 omų, DC-6 GHz, nikelis/auksas J01019A0028

Nikeliuotas žalvarinis korpusas su auksu padengtu centriniu kontaktu – tai pirmas dalykas, kurį pastebi RF inžinierius, vertindamas šio Telegärtner adapterio patikimumą. J01019A0028 modelis suprojektuotas taip, kad užtikrintų stabilią 50 omų varžą nuo nuolatinės srovės iki 6 GHz, todėl tinka tiek laboratoriniams matavimams, tiek lauko antenų sistemoms.

Kodėl verta rinktis

Preciziškai apdirbtas žalvarinis korpusas ir auksu padengtas centrinis kontaktas užtikrina mažus įterpimo nuostolius ir stabilią varžą. PTFE izoliatorius išlaiko nuoseklias charakteristikas visame temperatūrų diapazone – nuo -55 °C iki +155 °C. Maksimalus VSWR 1,25 esant 6 GHz leidžia adapterį naudoti reikliuose RF matavimo keliuose.

Techninės specifikacijos

• Jungtis 1: TNC moteriška (lizdas)
• Jungtis 2: SMA moteriška (lizdas)
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• VSWR: maks. 1,25 esant 6 GHz
• Korpuso medžiaga: žalvaris su nikelio danga
• Centrinio kontakto danga: auksas
• Izoliatorius: PTFE
• Darbinė temperatūra: -55 °C iki +155 °C

Kam tinka

• RF technikams, montuojantiems ir testuojantiems antenų sistemas
• Radijo mėgėjams, jungiantiems TNC ir SMA tipo įrangą
• Laboratorijų inžinieriams, naudojantiems SMA matavimo kabelius
• Įmonėms, kuriančioms RF prototipus ir bandymų stendus

Naudojimas

Adapteris yra pasyvus tiesioginis komponentas, keičiantis tik jungčių tipą, bet ne lytį – abi pusės yra moteriškos, todėl jungiami kabeliai ar prietaisai turi turėti vyriškus kontaktus. Tinka naudoti patalpose; lauke būtina papildoma apsauga nuo drėgmės.

Patarimas: prieš jungdami patikrinkite, ar abiejų jungiamų kabelių kontaktai yra vyriški, ir užtikrinkite, kad adapteris nebūtų veikiamas mechaninio įtempimo – tai prailgins tiek adapterio, tiek visos RF grandinės tarnavimo laiką.
