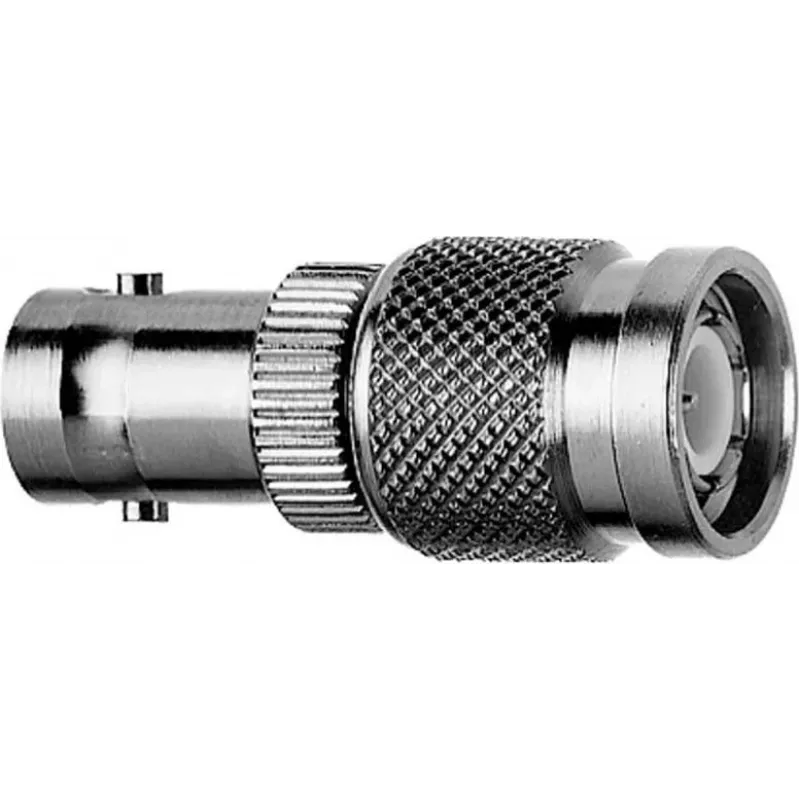

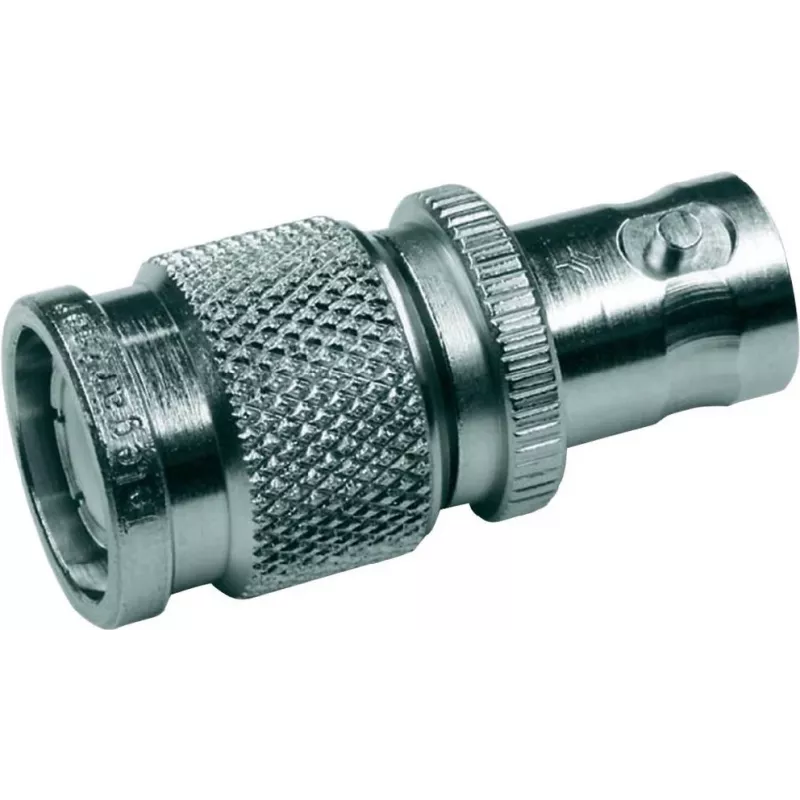

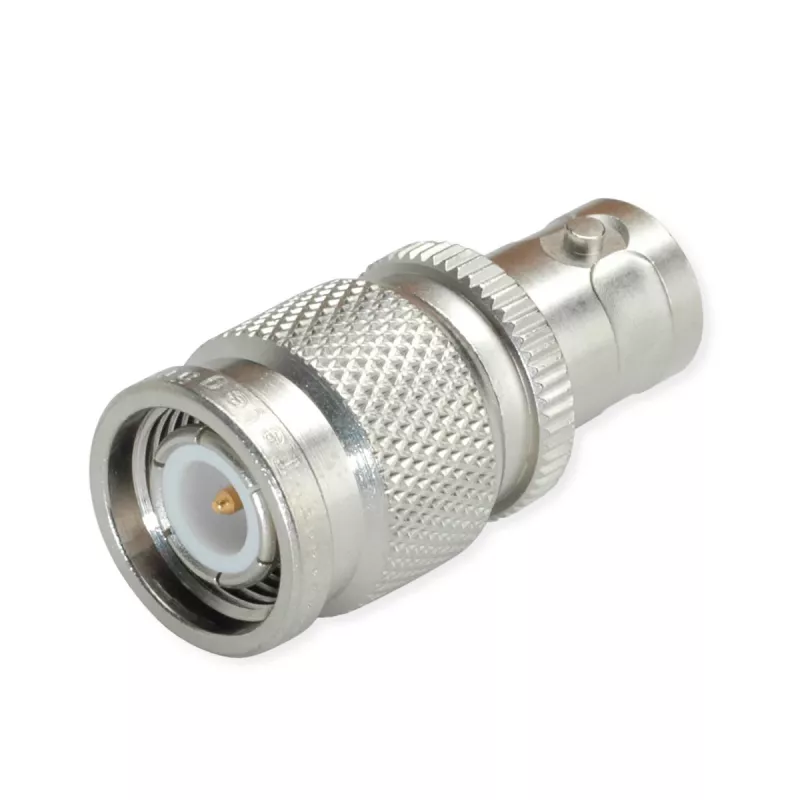

Telegärtner BNC lizdas – TNC kištukas adapteris, 50 omų, nikeliuoto žalvario, DC–4 GHz, tiesus

Kai reikia sujungti BNC ir TNC sąsajas, kiekvienas papildomas perėjimas gali sugadinti signalą. Šis Telegärtner adapteris užtikrina patikimą 50 omų suderinimą nuo DC iki 4 GHz, todėl testavimo, antenų ir senesnės įrangos grandinėse išvengsite nereikalingų nuostolių.

Kam skirta

RF inžinieriams, tinklo technikams ir elektronikos specialistams, kuriems tenka sujungti skirtingų tipų BNC ir TNC jungtis laboratorinėse ar lauko sąrankose. Tinka ten, kur svarbus stabilus kontaktas ir ilgaamžiškumas.

Pagrindinės savybės

• BNC lizdas (female) į TNC kištuką (male), tiesios konstrukcijos adapteris
• 50 omų varža, skirta RF taikymams
• Dažnių juosta: DC–4 GHz
• Žemas VSWR ≤ 1,25 visoje juostoje
• Nikeliuoto žalvario korpusas – atsparus korozijai ir mechaniniam poveikiui
• Auksuotas vidinis laidininkas užtikrina patikimą kontaktą
• PTFE izoliatorius, atsparus aukštai temperatūrai
• Darbinė temperatūra: nuo -55 °C iki +155 °C

Specifikacijos

• 1 jungtis: BNC lizdas
• 2 jungtis: TNC kištukas
• Varža: 50 Ω
• Dažnių juosta: DC–4 GHz
• VSWR: ≤ 1,25
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Vidinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Vidinis laidininkas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C

Kaip naudoti

Prieš sujungdami įsitikinkite, kad abi jungtys švarios ir sausos. BNC pusė jungiama sukant fiksavimo žiedą, TNC – užsukant. Naudojant lauke, apsaugokite nuo drėgmės hermetizuojančia juosta arba apsauginiu gaubteliu.

Patarimas: reguliariai tikrinkite, ar adapteris tvirtai laikosi – vibracija gali atsilaisvinti TNC srieginį sujungimą. Sandėliuokite atskirai nuo kitų metalinių dalių, kad išvengtumėte įbrėžimų.
