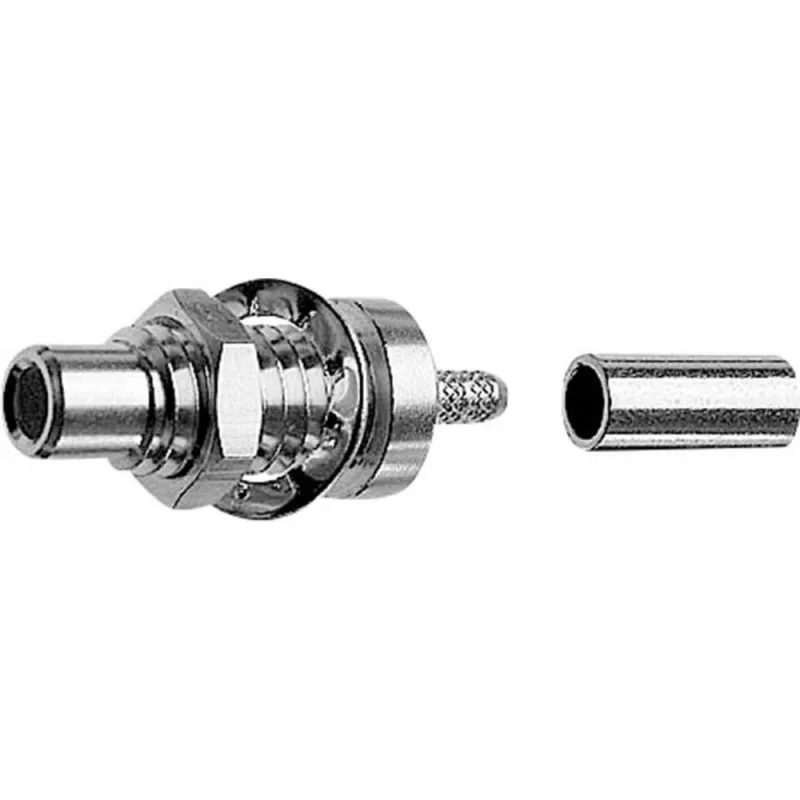

Telegärtner SMC kištukinė jungtis, skydinio montavimo, 50 omų, litavimo, nikelio korpusas, auksuoto centrinio kontakto J01170A0151

Kai reikia patikimos koaksialinės jungties kompaktiškoje RF įrangoje, Telegärtner SMC kištukinė jungtis su skydiniu montavimu užtikrina stabilų signalo perdavimą iki 10 GHz. Ši jungtis su srieginėmis movomis (M7 x 0,75) ir litavimo centriniu kontaktu skirta tiems, kam svarbus ilgaamžiškumas ir elektromagnetinis suderinamumas.

Kodėl verta rinktis

• Stabili elektrinė charakteristika iki 10 GHz su žemu VSWR (≤ 1,25 iki 6 GHz, ≤ 1,35 iki 10 GHz).
• Auksuotas centrinis kontaktas užtikrina mažą kontaktinę varžą ir atsparumą korozijai.
• Nikeliuotas žalvarinis korpusas – patvarus ir atsparus mechaniniam poveikiui.
• Skydinis montavimas leidžia tiesiogiai tvirtinti prie korpuso ar skydo iki 3,2 mm storio.
• Ilgas tarnavimo laikas – ≥ 500 sujungimų.

Kam tinka

Ši jungtis skirta RF technikams, radijo mėgėjams ir inžinieriams, kuriantiems ar remontuojantiems kompaktinius ryšio įrenginius, bandymų ir matavimų įrangą, antenų įvadus ant korpusų bei individualius RF kabelių mazgus. Dėl mažo dydžio (mažesnė už SMA) ji puikiai tinka vietose, kur erdvė ribota.

Pagrindinės specifikacijos

• Jungties serija: SMC
• Jungties tipas: kištukas (vyriškas)
• Montavimo tipas: skydinis / hermetinis
• Korpuso forma: tiesi
• Impedansas: 50 omų
• Prijungimo būdas: litavimas (centrinis kontaktas)
• Dažnių diapazonas: DC–10 GHz
• Įtampa: 335 Veff
• VSWR: ≤ 1,25 (DC–6 GHz), ≤ 1,35 (6–10 GHz)
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Sujungimo mechanizmas: srieginis (M7 x 0,75)
• Maksimalus skydo storis: 3,2 mm
• Rekomenduojama montavimo anga: 6,4 mm

Kaip naudoti

Paruoškite koaksialinį kabelį: nuimkite izoliaciją, atidengite centrinį laidininką ir ekraną. Įstatykite jungtį į skydo angą (6,4 mm) ir pritvirtinkite. Centrinį laidininką įstatykite į kontaktą ir lituokite. Ekraną prilituokite prie korpuso. Užtikrinkite, kad sujungimo mova būtų tvirtai priveržta.

Patarimas: prieš lituodami nuvalykite kontaktus ir naudokite tinkamą lydmetalį bei srautą. Venkite perkaitimo – PTFE izoliatorius jautrus aukštai temperatūrai. Periodiškai patikrinkite sujungimo movos priveržimą, kad išlaikytumėte stabilų signalą.
