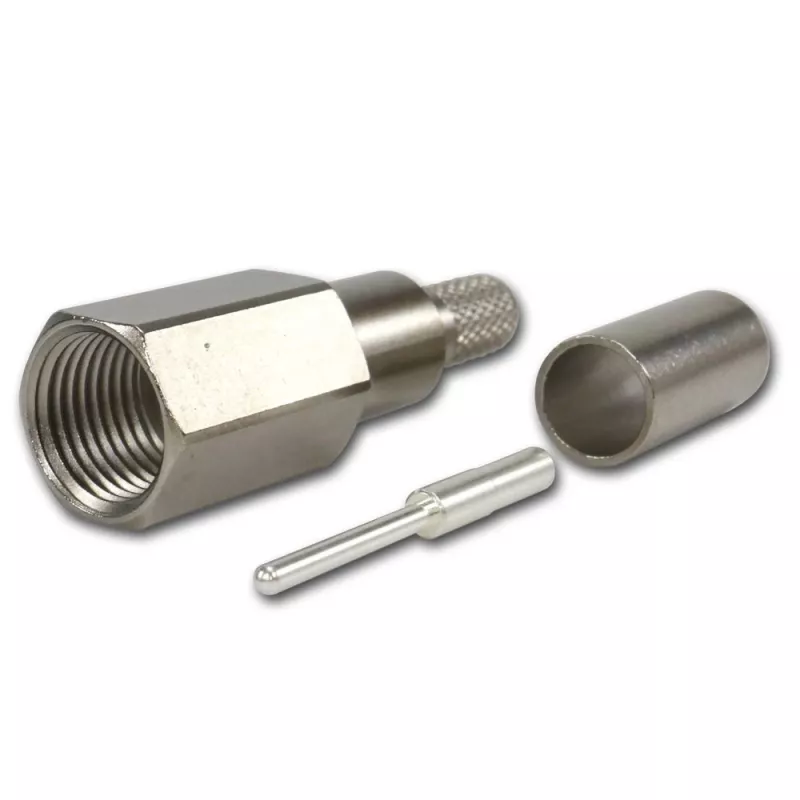

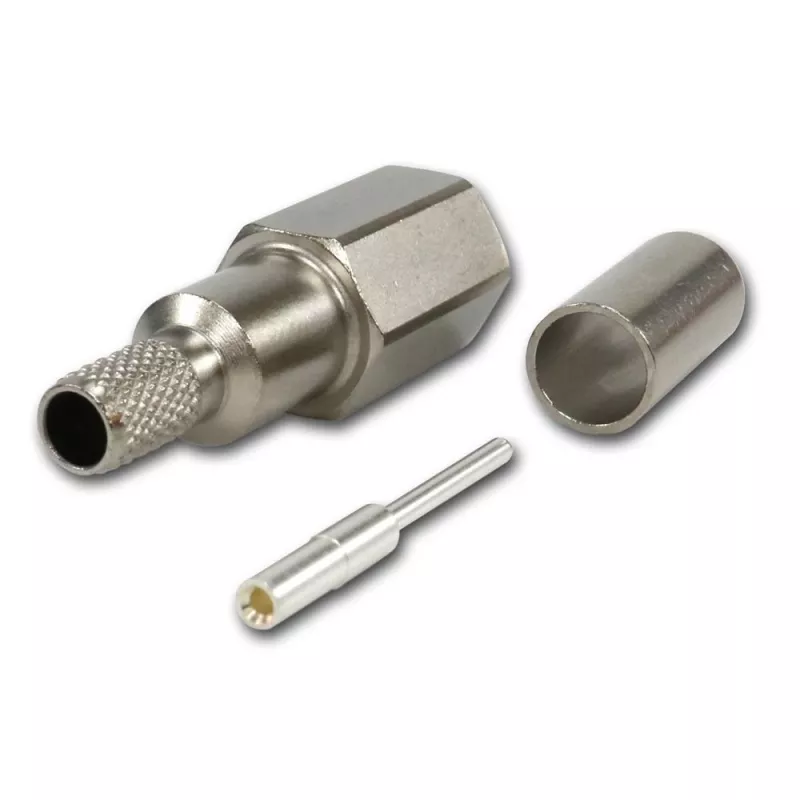

Telegärtner FME kištukas Crimp/Crimp, skirtas RG-58 C/U, 50 Ohm, auksas/nikelis J01700A0006Z

Auksu padengtas centrinis kontaktas ir nikeliuotas žalvarinis korpusas – tai pirmieji dalykai, kuriuos pastebėsite šiame Telegärtner FME kištuke. Tokia konstrukcija užtikrina ilgaamžiškumą ir stabilų signalo perdavimą net reikliose profesionaliose RF sistemose.

Kodėl verta rinktis

• Auksu padengtas centrinis kontaktas atsparus korozijai, kontaktinė varža ≤ 1,5 mΩ.
• Nikeliuotas žalvarinis korpusas (CuZn39Pb3) – patvarus ir gerai laidus.
• PTFE izoliatorius atlaiko aukštą temperatūrą.
• Darbinė temperatūra nuo -40 °C iki +85 °C.
• Skirta bent 500 sujungimo ciklų.

Techniniai duomenys

• Varža: 50 Ohm
• Dažnių diapazonas: 0–3 GHz
• VSWR: ≤ 1,3 @ 2,5 GHz
• Dielektrinė atsparumas įtampai: 1 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Korpuso medžiaga: žalvaris (CuZn39Pb3), nikeliuotas
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE

Kam tinka

Šis FME kištukas (vyriškas) skirtas 50 omų koaksialiniams kabeliams. Suderinamas su RG-58 C/U, RG-58 A/U, RG-141 A/U ir LMR-195 kabeliais. Abiejų laidininkų prijungimas atliekamas crimpavimo būdu – tai užtikrina patikimą ir ilgaamžę jungtį.

Kaip naudoti

Nuluptą kabelio galą įstatykite į kištuką, tada specialiu crimpavimo įrankiu suspauskite centrinį kontaktą ir išorinį žiedą. Patikrinkite, ar centrinis kontaktas tvirtai laikosi ir ar nėra trumpojo jungimo su išoriniu ekranu.

Patarimas: prieš crimpuodami įsitikinkite, kad kabelio matmenys atitinka RG-58 C/U specifikaciją. Naudokite tik tam skirtus crimpavimo įrankius – taip išvengsite signalo nuostolių ir užtikrinsite, kad VSWR išliktų žemas visame 0–3 GHz diapazone.
