Telegärtner BNC crimp plug 50 Ohm, skirtas RG-58 C/U, G01 Professional, nikelis/auksas, 250 vnt. pakuotė J01000A1255S

Telegärtner J01000A1255S – profesionalus 50 omų BNC kištukas, skirtas RG-58 C/U koaksialiniam kabeliui. Šis G01 serijos jungtis užtikrina patikimą signalo perdavimą iki 4 GHz ir yra pritaikyta greitam bei pakartojamam montavimui naudojant crimp įrankį.

Kam skirta

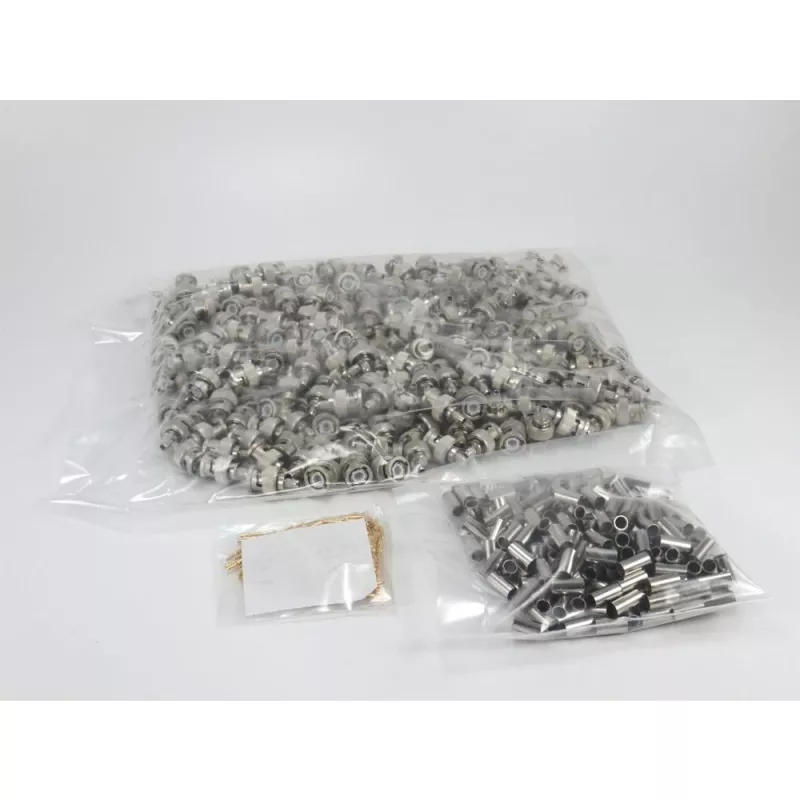

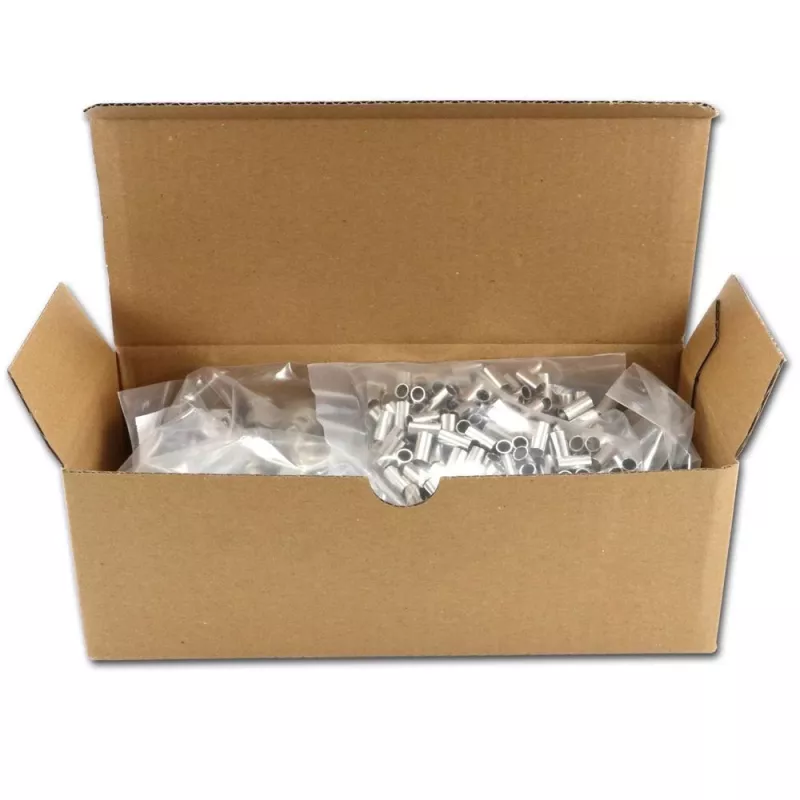

Montuotojams ir technikams, dirbantiems su RF įranga: vaizdo signalų perdavimu, testavimo prietaisais, ryšių sistemomis. 250 vienetų pakuotė patogi serijinei gamybai arba ilgalaikiams projektams.

Pagrindinės savybės

• BNC kištukas (male), 50 omų varža, suderinamas su RG-58 C/U ir panašiais kabeliais (RG-58 A/U, RG-141 A/U, URM 43, URM 76, KX 15)

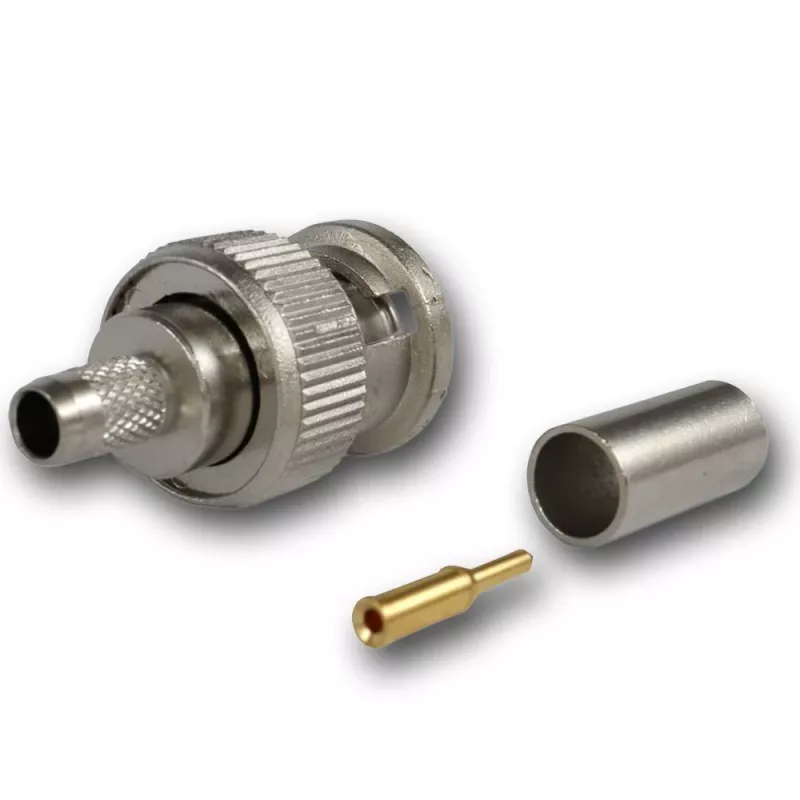

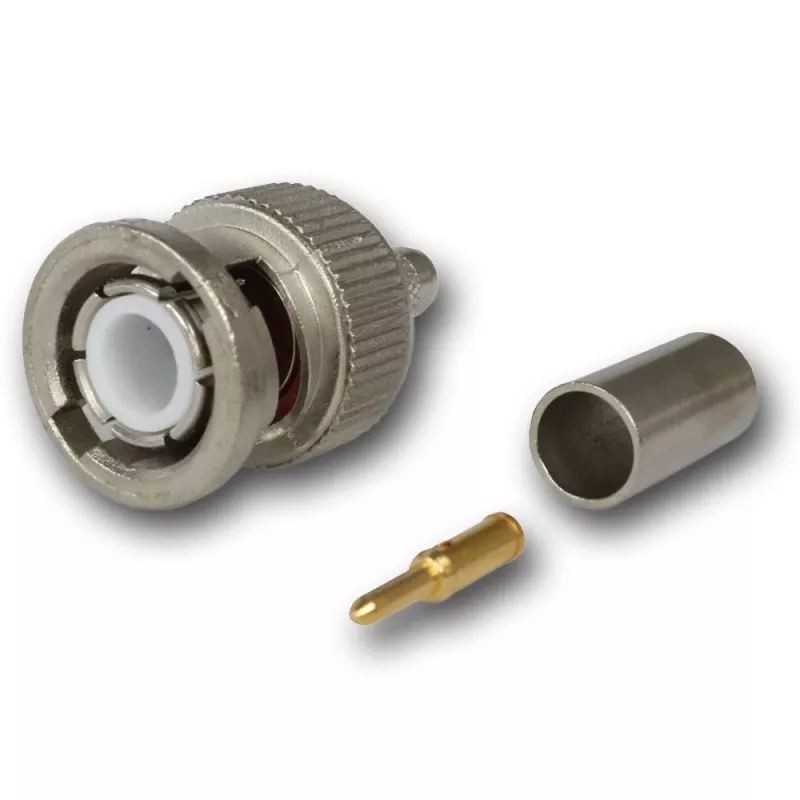

• Crimp tipo tvirtinimas centriniam kontaktui ir išoriniam laidininkui – patikimas ir pakartojamas sujungimas
• Nikeliuotas korpusas ir auksuotas centrinis kontaktas – atsparumas korozijai ir maža kontaktinė varža
• PTFE izoliatorius leidžia naudoti plačiame temperatūrų diapazone nuo -55 °C iki +155 °C
• Profesionalios G01 serijos konstrukcija, atitinkanti standartinius BNC sąsajos reikalavimus

Specifikacijos

• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 4 GHz
• Darbinė įtampa: 500 V RMS
• Bandomoji izoliacijos įtampa: 1500 V RMS
• Kontaktinė varža (centrinis): ≤ 1,5 mΩ
• Kontaktinė varža (išorinis): ≤ 1,0 mΩ
• Izoliacijos varža: ≥ 5 GΩ
• VSWR: ≤ 1,2 esant 1 GHz
• Ilgaamžiškumas: ≥ 500 sujungimo ciklų
• Darbinė temperatūra: nuo -55 °C iki +155 °C

Naudojimas

Jungtis skirta tvirtinti prie RG-58 C/U kabelio naudojant specialų crimp įrankį. Prieš montavimą nuimkite išorinę izoliaciją ir ekraną, kad centrinis laidininkas ir pynė būtų tinkamai įstatyti. Tada užspauskite centrinį kontaktą ir išorinį žiedą crimp įrankiu.

Patarimas: naudokite BNC jungtims skirtą crimp įrankį, kad užtikrintumėte tinkamą sujungimą. 250 vienetų pakuotė yra ekonomiška dideliems projektams.
