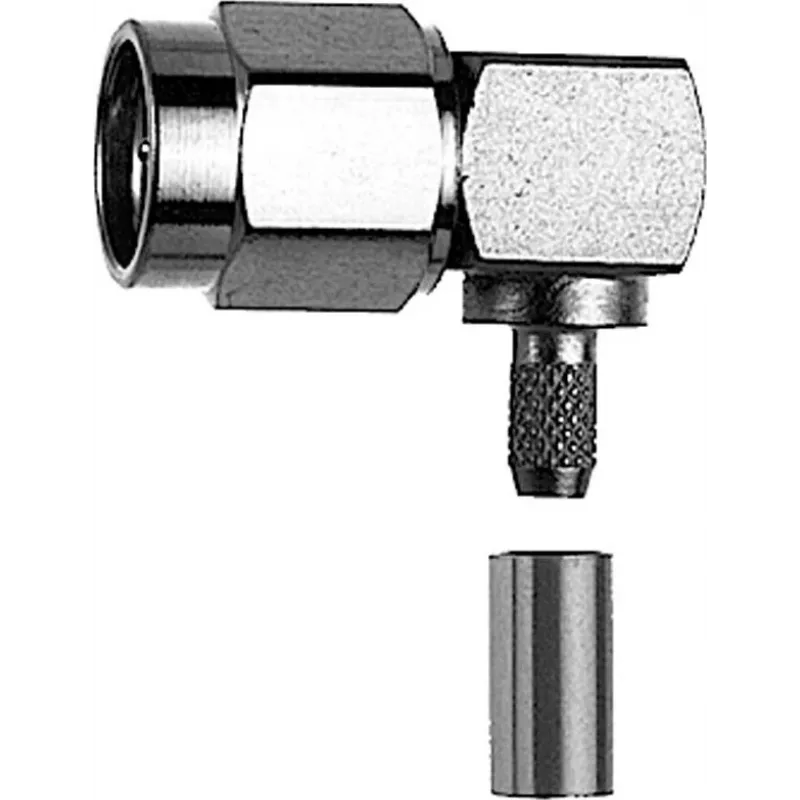

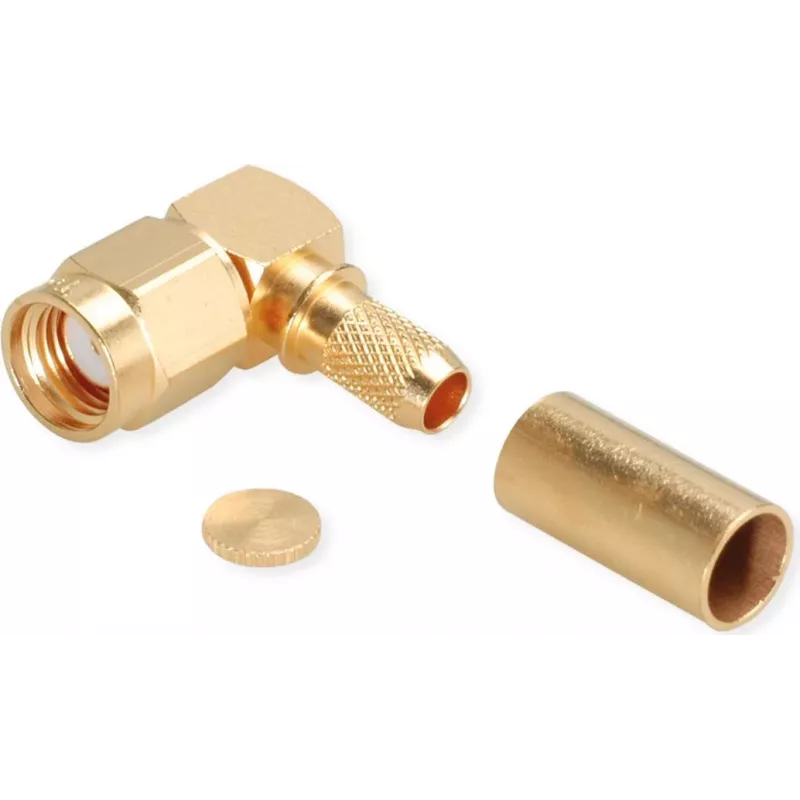

TELEGÄRTNER RP-SMA stačiu kampu lenkta suspaudžiamoji jungtis RG-58C/U kabeliui, 50 omų, auksuota

Stačiu kampu lenkta RP-SMA jungtis, sukurta patikimiems 50 omų radijo dažnių (RF) sujungimams iki 6 GHz. Lenkta korpuso konstrukcija taupo vietą ankštuose įrenginiuose, o auksuotas žalvaris užtikrina mažą kontaktinę varžą ir ilgaamžiškumą net intensyvaus naudojimo sąlygomis.

Privalumai

Stačiu kampu lenkta konstrukcija leidžia kabelį išvesti patogiu kampu ir sumažina mechaninę apkrovą. Suspaudžiamasis (crimp) tvirtinimas užtikrina patikimą kabelio fiksavimą, o auksavimas apsaugo nuo korozijos ir išlaiko stabilius elektrinius parametrus. Jungtis veikia plačiame temperatūrų diapazone nuo -65 °C iki +165 °C.

Kam skirta

• RF kabelių mazgams su RG-58C/U arba suderinamais kabeliais
• Bevielių ir antenų įrenginiams, kuriems reikalinga atvirkštinio poliškumo SMA (RP-SMA) jungtis
• Vietoms, kur trūksta erdvės arba kabelį reikia išvesti kampu

Pagrindinės specifikacijos

• Jungties tipas: RP-SMA kištukas (vyriškas)
• Orientacija: stačiu kampu lenkta
• Varža: 50 omų
• Dažnių diapazonas: DC – 6 GHz
• VSWR: ≤ 1,25 esant 6 GHz
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimo ciklai: ≥ 500

Naudojimas

Jungtis skirta profesionalams, gaminantiems individualius RF kabelius, kai reikalingas stačiu kampu lenktas RP-SMA sujungimas. Prieš suspaudžiant būtinai patikrinkite kabelio suderinamumą.

Patarimas: prieš suspaudimą įsitikinkite, kad naudojate RG-58C/U kabelį ir tinkamo dydžio suspaudimo įrankį – tai užtikrins patikimą mechaninį ir elektrinį kontaktą visam jungties tarnavimo laikui.
