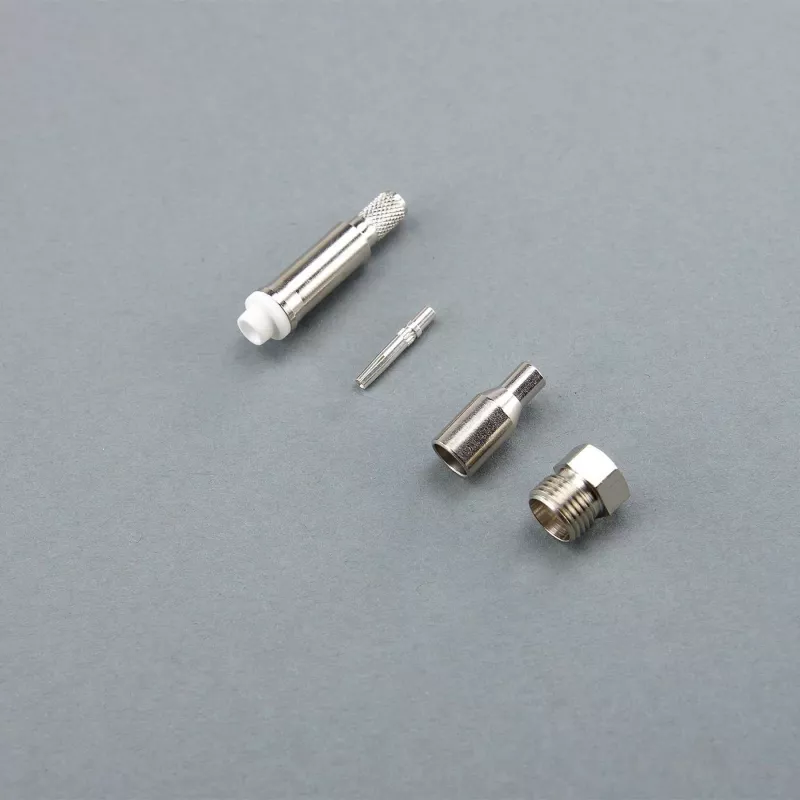

Telegärtner FME moteriškas suspaudžiamasis jungtis RG-316/U kabeliui, 50 omų, nikelis/auksas, 1 vnt. J01701A0008Z

RF technikams ir montuotojams, dirbantiems su plonais koaksialiniais kabeliais, tenka ieškoti kompaktiškų, bet patikimų jungčių. Telegärtner FME moteriškoji jungtis su suspaudimo mechanizmu skirta būtent tokiems atvejams – ji užtikrina stabilų 50 omų ryšį iki 3 GHz dažnių ir tinka G07 kabelių grupei.

Kam skirta

Ši jungtis skirta RF inžinieriams, montuotojams ir techninės priežiūros specialistams, kurie naudoja RG-316/U, RG-174/U, RG-188/U arba LMR-100A kabelius mobiliosiose antenose, GPS sistemose ar testavimo įrangoje. Ji puikiai tinka, kai reikia patikimo ir ilgaamžio sprendimo.

Pagrindinės savybės

• FME serijos moteriškoji (lizdinė) jungtis, montuojama ant kabelio, suspaudimo tvirtinimas
• Suderinama su G07 kabelių grupe: RG-316/U, RG-174/U, RG-188/U, LMR-100A
• 50 omų varža, dažnių diapazonas nuo nuolatinės srovės iki 3 GHz
• Žalvarinis korpusas su nikelio danga, auksuotas centrinis kontaktas, PTFE izoliatorius
• Žemas VSWR ≤ 1,25 esant 2 GHz, darbinė temperatūra nuo -40 °C iki +85 °C

Specifikacijos

• Jungčių serija: FME
• Jungties tipas: lizdas (moteriškoji)
• Montavimo tipas: ant kabelio
• Tvirtinimo būdas: suspaudimas
• Suderinama kabelių grupė: G07
• Suderinami kabelių tipai: RG-316/U, RG-174/U, RG-188/U, LMR-100A
• Varža: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 3 GHz
• Įtampos vertė: 335 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža (centrinis): ≤ 5 mΩ
• Kontaktų varža (išorinis): ≤ 2,5 mΩ
• VSWR: ≤ 1,25 @ 2 GHz
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Atitinka RoHS: taip
• Pakuotės kiekis: 1 vnt.

Naudojimo patarimai

Norėdami užtikrinti patikimą sujungimą ir optimalias elektrines savybes, naudokite tinkamą suspaudimo įrankį, skirtą RG-316/U kabeliui. Prieš suspaudimą nuimkite izoliaciją tiksliai pagal instrukcijas, kad centrinis kontaktas ir ekranas būtų tinkamai sujungti.

Patarimas: reguliariai tikrinkite jungties tvirtumą ir, jei reikia, priveržkite. Venkite per didelio sukimo momento, kad nepažeistumėte kabelio. Laikykite jungtis sausose, nuo tiesioginių saulės spindulių apsaugotose vietose.
