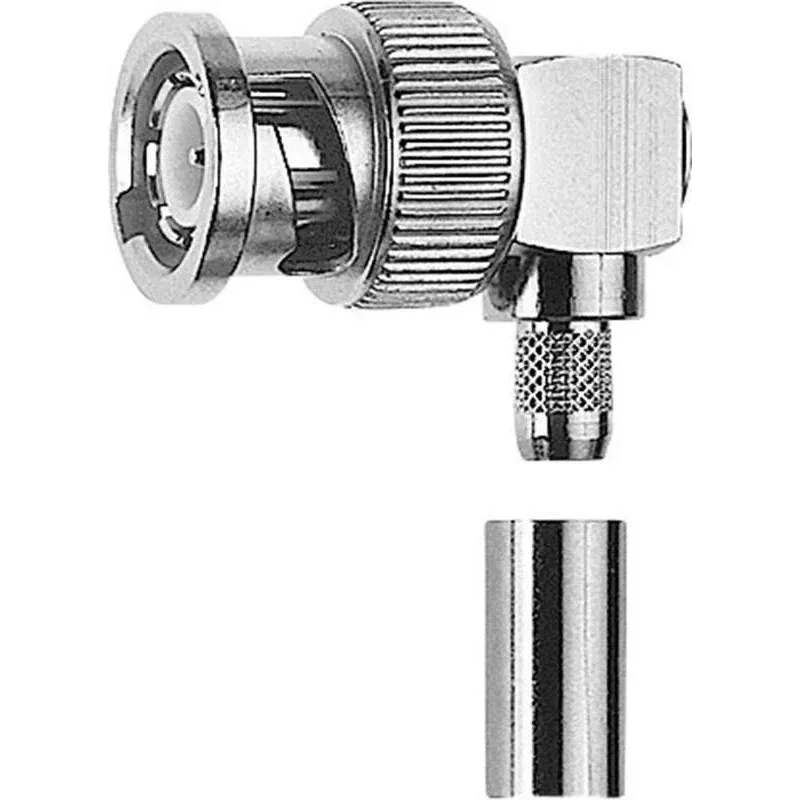

TELEGÄRTNER BNC stačiu kampu lituojamas/čiaupiamas kištukas 50 Ohm, skirtas RG-174/RG-188/RG-316 (J01000A0033)

Profesionalams, montuojantiems RF įrangą tankiuose spintų laukuose ar matavimo sistemose, kiekvienas milimetras ir kiekvienas kabelio posūkis turi reikšmės. TELEGÄRTNER J01000A0033 – stačiu kampu (90°) BNC kištukas, kuris leidžia kabelį nukreipti lygiagrečiai skydeliui, išvengiant staigių užlinkimų ir gretimų prievadų užstojimo. Tai sprendimas, kai standartinis tiesus jungtis netelpa arba ilgainiui pažeidžia ploną koaksialinį kabelį.

Kodėl verta rinktis

• Stačiu kampu BNC kištukas (vyriškas) su 50 Ohm varža – mažina kabelio įtempimą ir prailgina mazgo tarnavimo laiką.
• Suderinamas su RG-174, RG-188A/U ir RG-316/U kabeliais – lankstus pasirinkimas ploniems koaksialiniams sprendimams.
• Dvigubas tvirtinimas: centrinį kontaktą galima užčiaupti arba lituoti – prisitaikoma prie turimų įrankių ir montavimo sąlygų.
• Auksu padengtas centrinis kontaktas užtikrina mažą kontaktinę varžą ir stabilų signalą per daugybę sujungimų.
• Nikeliuotas žalvarinis korpusas atsparus korozijai, o PTFE izoliacija leidžia dirbti plačiame temperatūrų diapazone.

Kam tinka

Šis jungtis skirtas RF inžinieriams, testavimo laboratorijų darbuotojams ir montuotojams, kurie dirba su vaizdo signalais, matavimo įranga ar mažos galios RF linijomis iki 4 GHz. Dėl stačiu kampu konstrukcijos jis ypač naudingas kompaktiškuose korpusuose, tankiuose prievadų laukuose ir ten, kur reikia išlaikyti minimalų kabelio lenkimo spindulį.

Techniniai duomenys

• Jungties tipas: BNC kištukas, vyriškas
• Konstrukcija: stačiu kampu
• Varža: 50 Ohm
• Tvirtinimo būdas: čiaupimas / litavimas
• Kabelių grupė: G08 (RG-174, RG-188A/U, RG-316/U)
• Kontakto danga: auksas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Izoliacija: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampos nominalas: 500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• Ilgaamžiškumas: ≥ 500 sujungimų ciklų
• Darbinė temperatūra: nuo -55 °C iki +155 °C

Naudojimo patarimai

Montuodami užčiaupimo įrankiu, pasirinkite kabeliui tinkamą čiaupo matricą – netinkamas dydis gali pažeisti ekranavimą. Jei lituojate, naudokite mažo galingumo lituoklį ir trumpą šildymo laiką, kad PTFE izoliacija nepažeistų. Prieš jungdami patikrinkite, ar centrinis kontaktas tvirtai laikosi, ir venkite per didelio sukimo momento veržiant BNC jungtį – užtenka švelnaus pasukimo iki fiksacijos.
