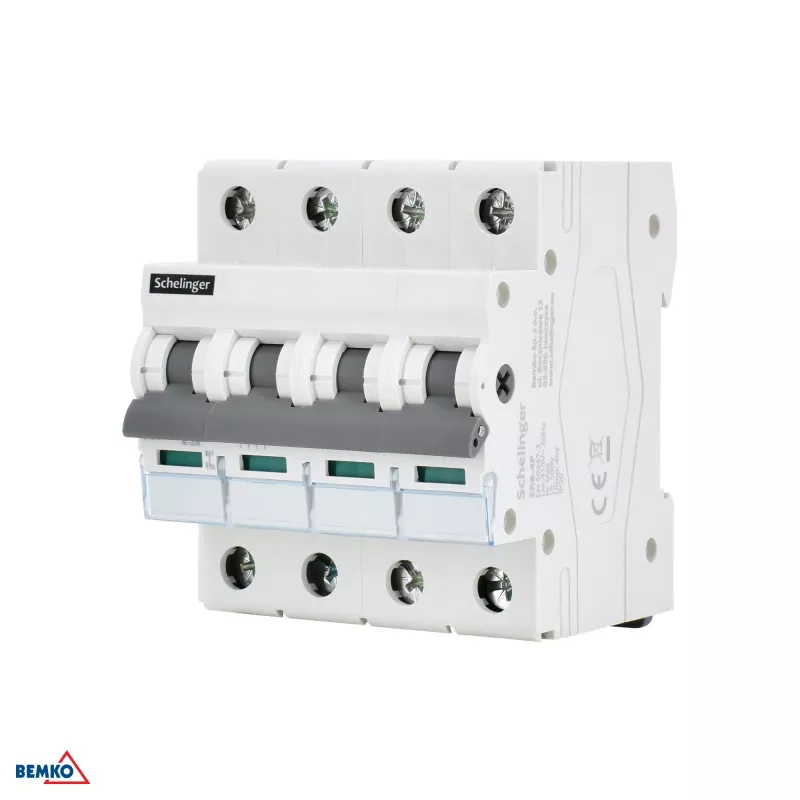

SCHELINGER A11-SR8-4P-063 4P 63A izoliacinis jungiklis

Ar jūsų pramoninėje ar komercinėje elektros instaliacijoje reikalingas patikimas grandinių atjungimas priežiūros ar avarinio išjungimo atvejais? SCHELINGER A11-SR8-4P-063 yra aukštos kokybės 4 polių izoliacinis jungiklis, užtikrinantis saugų elektros grandinių atjungimą. Nominuotas 63 A ir 400 V kintamajai įtampai, šis jungiklis atitinka IEC/EN 60947-3 standartą, pasižymi 4 kV impulsine atsparumo įtampa ir 3 kA trumpojo jungimo įjungimo galia.

Privalumai

Aiški ON/OFF padėties indikacija užtikrina saugų valdymą. Kompaktiškas 4 modulių (72 mm) dizainas leidžia montuoti standartiniame DIN bėgelyje (TH35), taupant vietą skirstomuosiuose skyduose. Didelė elektrinė (10 000 ciklų) ir mechaninė (20 000 ciklų) ištvermė garantuoja ilgalaikį patikimumą. Priekinė apsaugos klasė IP40 ir gnybtų apsauga IP20 užtikrina atsparumą dulkėms ir prisilietimui.

Tinka

• Pramoniniams elektros skydams
• Komercinių pastatų skirstomiesiems skydams
• Įrenginių priežiūros atjungimui
• Avarinio išjungimo taikymams

Pagrindiniai parametrai

• Gaminio tipas: izoliacinis jungiklis
• Polių skaičius: 4P
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Ue): 400 V AC
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (TH35)
• Modulio plotis: 4 moduliai (72 mm)
• Elektrinė ištvermė: 10 000 ciklų
• Mechaninė ištvermė: 20 000 ciklų
• Apsaugos laipsnis (priekyje): IP40
• Apsaugos laipsnis (gnybtuose): IP20
• Darbinė temperatūra: -25 °C iki +50 °C
• Gnybtų talpa (standi viela): 1-35 mm²
• Gnybtų talpa (lanksti viela): 1-25 mm²
• Standartų atitiktis: IEC/EN 60947-3
• Indikacija: ON/OFF padėtis
• Vardinė trumpojo jungimo įjungimo galia (Icm): 3 kA
• Spalva: pilka/balta

Rekomendacijos

Siekiant optimalaus veikimo, montuojant naudokite tinkamus sukimo momento nustatymus ir atitinkamo skerspjūvio laidus pagal nurodytą gnybtų talpą. Visada patikrinkite suderinamumą su esama DIN bėgelio sistema.
