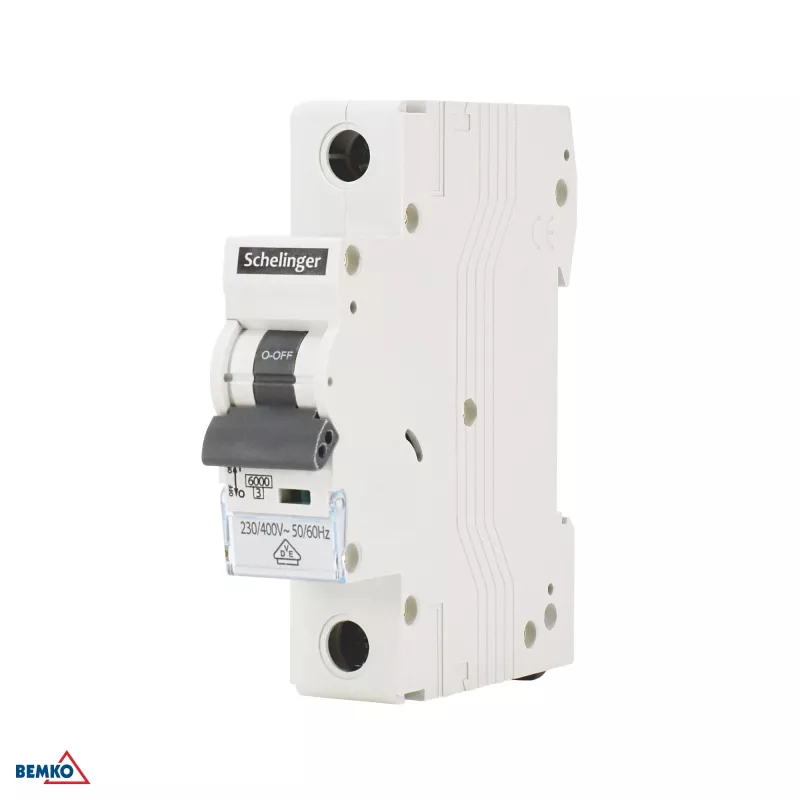

SCHELINGER A02-G8-1P-B50 Miniatiūrinis automatinis jungiklis 1P B 50A 6kA VDE

Pirmas dalykas, kurį pastebėsite paėmę į rankas SCHELINGER A02-G8-1P-B50, yra tvirta korpuso konstrukcija ir aiškus, informatyvus indikatoriaus langelis. Tai ne tik estetiška detalė – ji užtikrina, kad būsenos patikra užtruktų sekundę, o montavimas ir eksploatacija vyktų sklandžiai. Šis vieno poliaus automatinis jungiklis sukurtas profesionalams, kuriems reikia patikimos apsaugos didesnės galios grandinėse.

Privalumai jūsų projektams

• Vieno poliaus konstrukcija – idealiai tinka vienfazėms grandinėms.
• B kreivės išjungimo charakteristika – skirta bendros paskirties apkrovoms, tokioms kaip apšvietimas ar rozetės.
• 6 kA trumpojo jungimo atjungimo galia – užtikrina patikimą apsaugą pramoninėse ir komercinėse sistemose.
• 50 A vardinė srovė – tinka reiklesnėms grandinėms, kurioms reikia didesnio pralaidumo.
• VDE sertifikatas ir atitiktis IEC/EN 60898-1 – garantuoja atitiktį griežtiems Europos saugos reikalavimams.
• Montavimas ant DIN bėgelio – supaprastina skydų komplektavimą.
• Aiškus išjungimo indikatorius – greitai nustatykite, kuri grandinė suveikė.
• Plati gnybtų talpa iki 25 mm² – lankstus laidų prijungimas.

Kam tinka šis jungiklis?

SCHELINGER A02-G8-1P-B50 yra puikus pasirinkimas elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su gyvenamosiomis ar lengvojo komercinio sektoriaus instaliacijomis. Dėl 50 A vardinės srovės jis tinka elektrinėms viryklėms, galingiems šildytuvams ar pramoninėms mašinoms, o B kreivė užtikrina stabilų veikimą su įprastomis apkrovomis.

Pagrindinės specifikacijos

• Gaminio tipas: miniatiūrinis automatinis jungiklis (MCB)
• Poliai: 1P
• Vardinė srovė (In): 50 A
• Išjungimo kreivė: B
• Trumpojo jungimo atjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (35 mm)
• Standartai: IEC/EN 60898-1, VDE
• Energijos ribojimo klasė: 3
• Elektrinis atsparumas: ≥10 000 ciklų
• Mechaninis atsparumas: ≥20 000 ciklų
• Gnybtų talpa: 1–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25°C iki +50°C
• Sujungimas: varžtiniai gnybtai
• Išjungimo indikatorius: taip

Kaip naudoti

Jungiklis montuojamas ant standartinio 35 mm DIN bėgelio – tiesiog užfiksuokite jį ant bėgelio ir įsitikinkite, kad jis tvirtai užsifiksavo. Prijunkite laidus prie varžtinių gnybtų, atsižvelgdami į gamintojo nurodytą sukimo momentą. Po montavimo patikrinkite indikatorių – jis turi rodyti įjungtą būseną. Eksploatacijos metu indikatoriaus langelis leis greitai nustatyti, ar jungiklis suveikė dėl perkrovos ar trumpojo jungimo.

Patarimas: prieš atlikdami bet kokius darbus visada įsitikinkite, kad grandinė yra atjungta nuo įtampos. Reguliariai tikrinkite jungiklio būseną ir gnybtų priveržimą, kad užtikrintumėte ilgalaikį patikimą veikimą.
