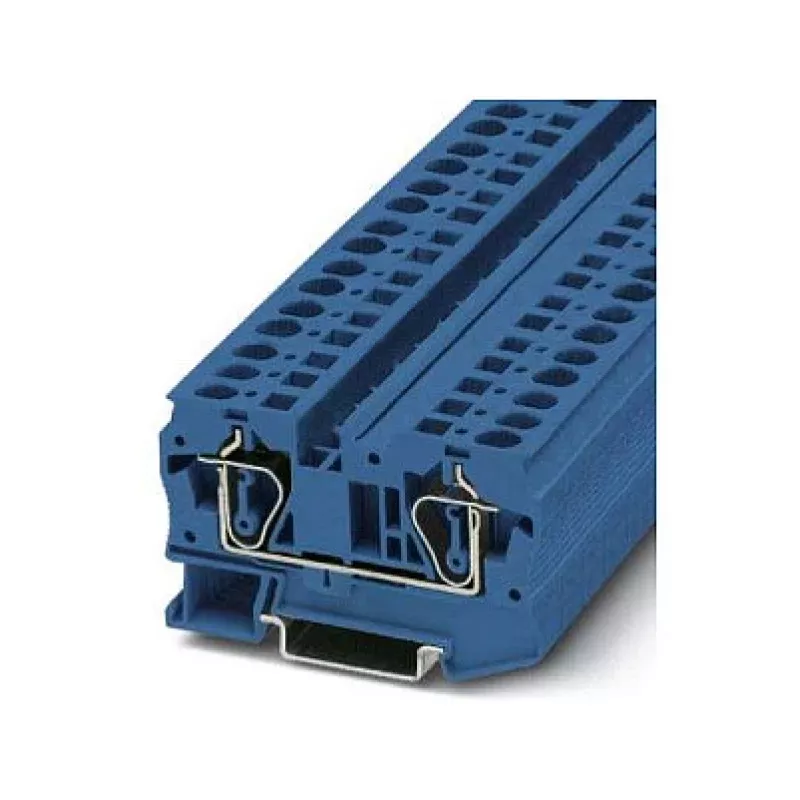

Phoenix Contact ST 6 BU praėjimo gnybtų blokas, Push-in, 6 mm², mėlynas

Pirmas dalykas, kurį pastebėsite laikydami Phoenix Contact ST 6 BU – tai tvirtas, kompaktiškas korpusas, sukurtas tankiems valdymo spintų išdėstymams. Tačiau tikroji vertė slypi viduje: Push-in technologija leidžia įkišti vientisą arba suvytą laidą be jokių įrankių, todėl montavimo laikas sutrumpėja iki 50%, palyginti su varžtiniais gnybtais. Nominuotas 6 mm² skerspjūvis ir iki 50 A apkrova (su 10 mm² laidu) užtikrina patikimą galios paskirstymą net ir reikliausiose pramoninėse sistemose.

Privalumai

Įrankiais nereikalaujantis įkišimas pagreitina spintų surinkimą ir sumažina operatoriaus nuovargį. Gnybtų blokas priima laidus nuo 0,5 mm² iki 10 mm² vientisų, arba nuo 20 AWG iki 8 AWG, suteikdamas lankstumo mišrioms instaliacijoms. Poliamido korpusas atitinka UL 94 V0 degumo reikalavimus ir veikia nuo -60 °C iki 105 °C temperatūroje, užtikrindamas patikimumą atšiauriomis sąlygomis. Dviejų pozicijų, vieno lygio konstrukcija palengvina grandinių identifikavimą ir priežiūrą.

Kam tinka

• Pramoniniams valdymo skydams ir variklių valdymo centrams
• Galiai paskirstyti mašinose ir konvejerių sistemose
• Pastatų automatikos ir ŠVOK valdymo spintoms
• Geležinkelio ir transporto įrangai, kur reikia atsparių vibracijai jungčių
• Saulės keitikliams ir energijos kaupimo sistemoms

Pagrindinės specifikacijos

• Sujungimo technologija: Push-in
• Nominuotas skerspjūvis: 6 mm²
• Spalva: mėlyna
• Pozicijų skaičius: 2
• Lygmenų skaičius: 1
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Nominuota įtampa (IEC): 1000 V
• Nominuota srovė (IEC): 41 A (maks. 50 A su 10 mm² laidu)
• Nominuota viršįtampio įtampa: 8 kV
• Izoliacinė medžiaga: poliamidas (PA), UL 94 V0
• Taršos laipsnis: 3, viršįtampio kategorija: III
• Nuėmimo ilgis: 12 mm
• Vientiso laido skerspjūvis: 0,5–10 mm²
• Suvyto laido skerspjūvis: 0,5–6 mm²
• AWG diapazonas: 20–8
• Darbinė temperatūra: -60 °C iki 105 °C

Rekomendacijos

ST 6 BU derinkite su Phoenix Contact galiniais dangteliais ir atskyrimo plokštėmis grupuotoms instaliacijoms. Didelės vibracijos aplinkoje įsitikinkite, kad push-in jungtis atitinka jūsų laikymo reikalavimus; priešingu atveju apsvarstykite varžtines alternatyvas. Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokite tinkamas įvores suvytiems laidams.
