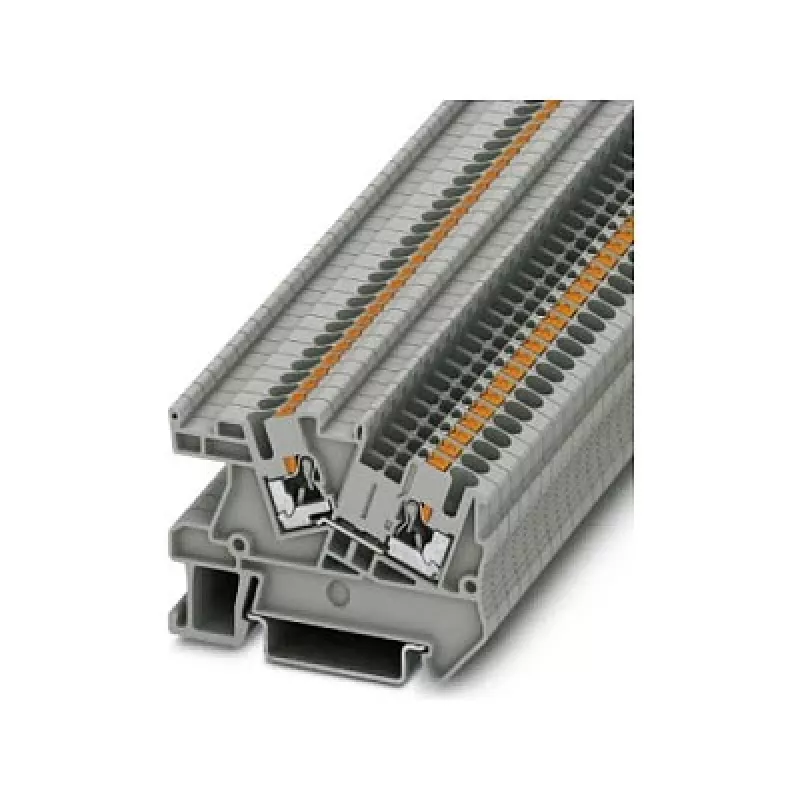

Phoenix Contact PTI 2.5 Push-In gnybtų blokas, 2 lygių, 2,5 mm², 500 V, 24 A, DIN bėgeliui, pilkas

Kai skirstomųjų spintų erdvė yra ribota, „Phoenix Contact PTI 2.5“ dviejų lygių gnybtų blokas yra sprendimas, kuris leidžia efektyviai išnaudoti kiekvieną milimetrą. Vietoj įprastų vieno lygio blokų, užimančių vertingą bėgelio plotį, šis modelis talpina du nepriklausomus jungimo lygius vos 5,2 mm pločio korpuse. Tokia konstrukcija padvigubina laidų tankį neprarandant aiškumo ar saugumo – tai esminis privalumas šiuolaikinėse valdymo spintose, pastatų automatikoje ir mašinų gamyboje. Push-in technologija pašalina specialių įrankių poreikį: kieti laidininkai arba su antgaliais apdirbti vyti laidai įkišami tiesiogiai, girdint aiškų spragtelėjimą, o montavimo laikas sutrumpėja iki 50 % lyginant su varžtų spaustukais.

Privalumai

• Push-in jungimas: kietus laidininkus arba su antgaliais apdirbtus vytus laidus įkiškite be įrankių.
• Dviejų lygių konstrukcija: du atskiri potencialo lygiai viename siaurame korpuse, taupantys vietą bėgelyje.
• Platus laidų diapazonas: priima 0,14 mm² iki 4 mm² kietus ir 0,14 mm² iki 2,5 mm² vytus laidininkus.
• Aukštos elektrinės charakteristikos: 24 A srovė, 500 V įtampa, 6 kV atsparumas viršįtampiams.
• Patvarios medžiagos: poliamido korpusas su UL 94 V0 degumo klase, veikia nuo -60 °C iki +105 °C.
• Tvirtinimas ant DIN bėgelio: tinka standartiniams NS 35/7,5 ir NS 35/15 bėgeliams, užtikrina greitą montavimą.

Naudojimas kasdien

Perpildytoje valdymo spintoje kiekvienas milimetras yra svarbus. Siauras 5,2 mm profilis leidžia sutalpinti daugiau gnybtų viename metre, o aiškus pilkas korpusas ir dideli ženklinimo paviršiai padeda išlaikyti tvarką. Elektrikai įvertins girdimą spragtelėjimą, kai laidininkas iki galo įkišamas – tai akimirksniu patvirtina patikimą sujungimą. Dviejų lygių išdėstymas supaprastina jutiklių ir pavarų prijungimą, sumažina reikiamų gnybtų blokų skaičių ir palengvina priežiūrą. Dėl aukštų srovės ir įtampos verčių jis patikimai veikia su įvairiomis pramoninėmis apkrovomis.

Pilnos specifikacijos

• Jungimo būdas: Push-in
• Vardinis skerspjūvis: 2,5 mm²
• Lygiai: 2
• Potencialai: 1 (L)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vardinis viršįtampis: 6 kV
• Tvirtinimas: DIN bėgelis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Spalva: pilka
• Min. kieto laidininko skerspjūvis: 0,14 mm²
• Maks. kieto laidininko skerspjūvis: 4 mm²
• Min. vyto laidininko skerspjūvis: 0,14 mm²
• Maks. vyto laidininko skerspjūvis: 2,5 mm²
• Nuėmimo ilgis: 8 mm - 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Viršįtampių kategorija: III

Pabaigai

„Phoenix Contact PTI 2.5“ yra erdvę taupantis, aukštos kokybės gnybtų blokas, sujungiantis push-in patogumą su tvirtomis elektrinėmis charakteristikomis – tai protingas pasirinkimas sudėtingoms pramoninėms reikmėms.
