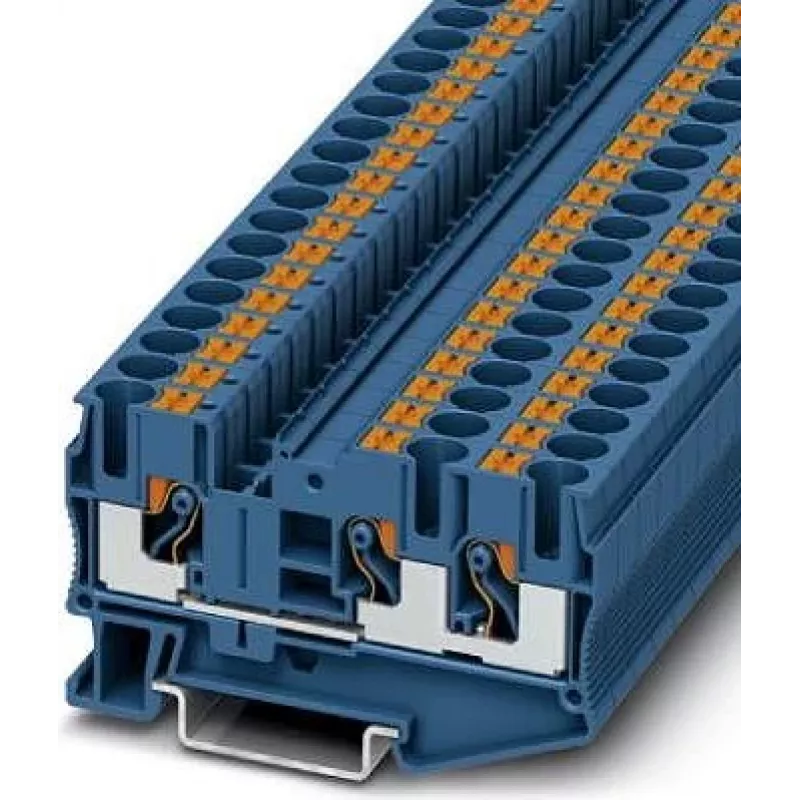

Phoenix 3211485 PT 6-TWIN BU prakišamasis gnybtų blokas, Push-in, mėlynas

Kompaktiškas trijų taškų sujungimas viename 6 mm pločio korpuse – būtent tai iš pirmo žvilgsnio išskiria Phoenix 3211485 PT 6-TWIN BU prakišamąjį gnybtų bloką. Mėlyna spalva aiškiai signalizuoja, kad tai neutralaus laidininko gnybtas, o TWIN konstrukcija leidžia vienoje pusėje prijungti du laidus, kitoje – vieną. Inžinieriams, projektuojantiems valdymo spintas, tai reiškia mažiau vietos, daugiau tvarkos ir greitesnį montavimą.

Kam jis skirtas

Šis gnybtų blokas – praktiškas pasirinkimas spintų gamintojams, mašinų kūrėjams ir elektros montuotojams, kuriems reikia patikimo, didelio tankio sujungimo ant standartinių DIN bėgelių. Jis tinka tiek pastatų automatizacijai, tiek pramoninėms valdymo sistemoms, kai reikalingas atskiras neutralės gnybtas, atlaikantis iki 41 A ir 1000 V.

Pagrindiniai privalumai

• Push-in technologija – greitas ir įrankių nereikalaujantis kietų bei su užspaudžiamomis įvorėmis laidų prijungimas
• Trys prijungimo taškai (TWIN dizainas) – du laidai vienoje pusėje, vienas kitoje
• Vardinė įtampa 1000 V ir srovė 41 A – tinka reikalavimų keliančioms instaliacijoms
• Mėlynas korpusas – aiški neutralaus laidininko identifikacija
• Montuojamas ant standartinių DIN bėgelių NS 35/7,5 arba NS 35/15
• Aukštos kokybės poliamido izoliacija, atitinka UL 94 V0 degumo klasę
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki 105 °C

Pagrindinės specifikacijos

• Tipas: prakišamasis gnybtų blokas
• Prijungimo būdas: Push-in
• Prijungimų skaičius: 3
• Potencialų skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Vardinė impulsinė įtampa: 8 kV
• Kieto laidininko skerspjūvis: 0,5 – 10 mm²
• Lanksčiojo laidininko skerspjūvis: 0,5 – 10 mm² (su įvore)
• AWG skerspjūvis: 20 – 8
• Nuėmimo ilgis: 10 mm – 12 mm
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Spalva: mėlyna
• Montavimas: DIN bėgelis NS 35/7,5, NS 35/15
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Darbinės temperatūros diapazonas: -60 °C iki 105 °C

Naudojimo patarimai

Norint užtikrinti patikimą kontaktą, laidus nuimkite iki rekomenduojamo 10–12 mm ilgio. Lankstiems laidams naudokite įvores – taip Push-in jungtis veiks nepriekaištingai. Šis gnybtų blokas sukurtas darbui taršos laipsnio 3 ir perįtampio kategorijos III aplinkoje, todėl puikiai tinka daugeliui pramoninių valdymo spintų.

Patarimas: prieš montuodami įsitikinkite, kad DIN bėgelis yra tvirtai pritvirtintas ir horizontalus – tai užtikrins tolygų gnybtų blokų išdėstymą ir lengvesnį laidų prijungimą.
