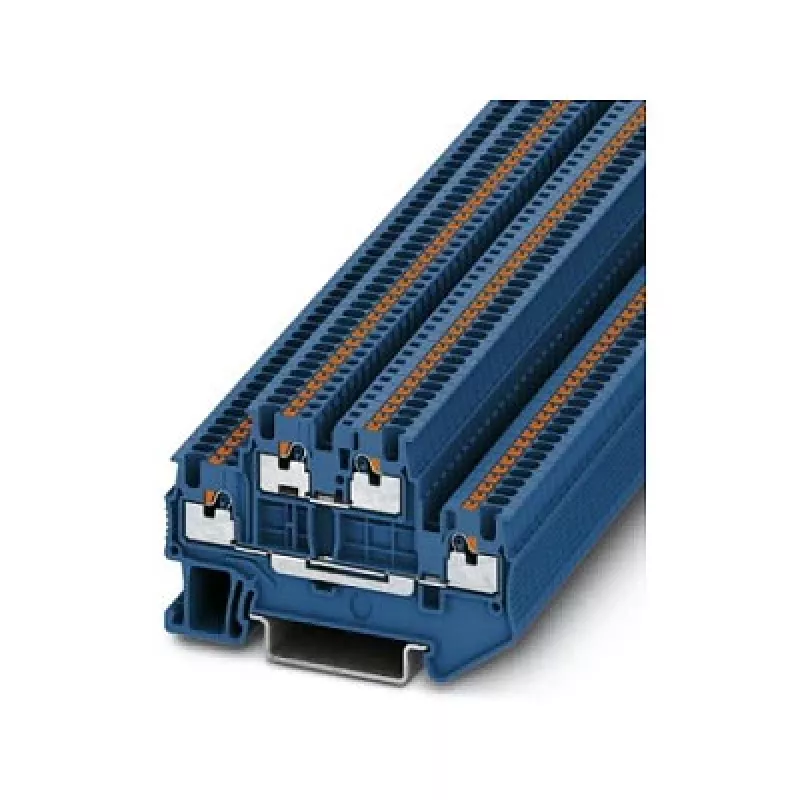

Phoenix 3208524 PTTB 1,5/S BU dviejų lygių įspaudžiamasis gnybtų blokas, mėlynas

Kai kiekviena minutė brangi ir kiekvienas milimetras skaičiuojamas, šis dviejų lygių gnybtų blokas tampa sprendimu, kuris leidžia sutrumpinti montavimo laiką ir padidinti skirstomųjų spintų tankį. Įspaudžiamoji technologija leidžia atsisakyti įrankių, o 17,5 A vardinė srovė ir 500 V įtampa užtikrina patikimą veikimą net ir sudėtingose pramoninėse sistemose.

Apžvalga

Phoenix Contact PTTB 1,5/S BU yra dviejų lygių gnybtų blokas su keturiais įspaudžiamaisiais jungimo taškais, skirtas montuoti ant DIN bėgelio NS 35/7,5 arba NS 35/15. Mėlynas poliamido korpusas atitinka UL 94 V0 degumo reikalavimus, užtikrindamas saugumą skydų gamyboje ir mašinų elektros instaliacijoje. Blokas skirtas 3 užterštumo laipsniui ir III viršįtampio kategorijai, todėl tinka atšiaurioms pramoninėms aplinkoms.

Kuo išsiskiria

• Įspaudžiamasis sujungimas: nereikia įrankių kietiems arba su antgaliais laidams, montavimo laikas sutrumpėja iki 50 %.
• Dviejų lygių konstrukcija: du nepriklausomi potencialo lygiai viename 3,5 mm pločio modulyje, taupant vietą ant DIN bėgelio.
• Platus temperatūrų diapazonas: veikia nuo -60 °C iki 105 °C, tinka ekstremalioms sąlygoms.
• Didelis srovės tankis: 17,5 A vienam lygiui su 500 V izoliacija, idealiai tinka valdymo grandinėms ir signalų paskirstymui.
• Patvarus korpusas: PA 6.6 poliamidas, be halogenų, su V0 degumo klase, užtikrinančia geresnę apsaugą nuo gaisro.

Techninės detalės

• Jungimo technologija: įspaudžiamoji (Push-in)
• Lygiai: 2
• Jungtys: 4
• Vardinis skerspjūvis: 1,5 mm²
• Kieto laido skerspjūvis: 0,14 mm² – 1,5 mm²
• Lankstaus laido skerspjūvis: 0,14 mm² – 1,5 mm²
• Nuėmimo ilgis: 8 mm – 10 mm
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Montavimas: ant DIN bėgelio (NS 35/7,5, NS 35/15)
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: V0 (UL 94)
• Darbinė temperatūra: -60 °C iki 105 °C
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Plotis: 3,5 mm
• Ilgis: 65,8 mm
• Aukštis (ant NS 35/7,5): 42,5 mm

Mūsų vertinimas

PTTB 1,5/S BU sujungia aukštą elektrinį našumą su kompaktiška dviejų lygių konstrukcija ir montavimu be įrankių. Tai patikimas pasirinkimas valdymo spintoms, PLC sąsajoms ir pramoninei automatikai, kur svarbu tankis ir greitis.
