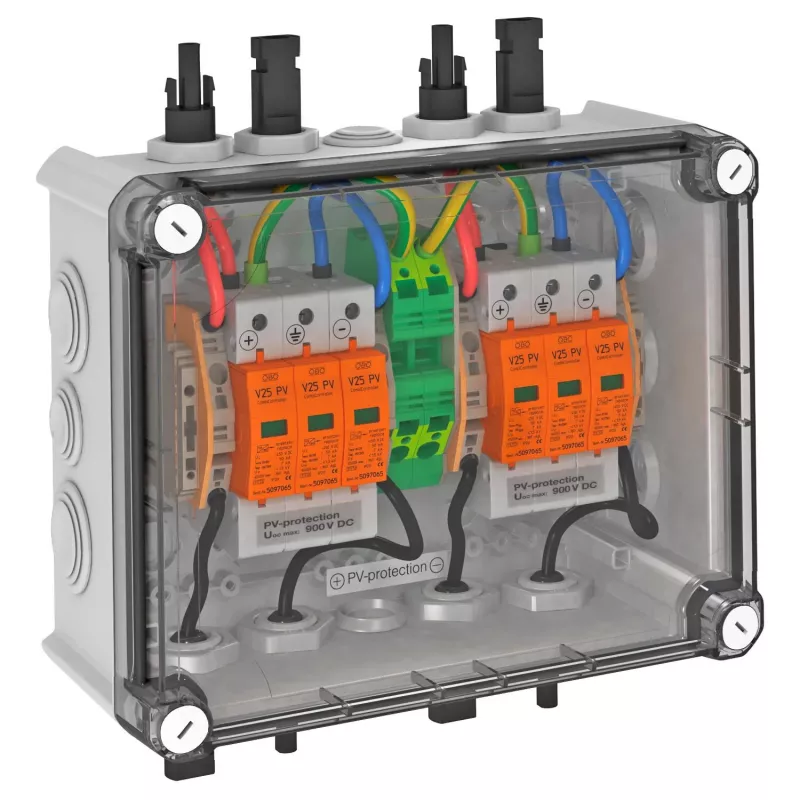

OBO VG-BC900S11 PV sistemos sprendimas korpuse, 2x1 PV string į 2 išėjimus, Type 2 SPD, 900 V DC 5088565

900 V DC nuolatinė darbinė įtampa ir iki 40 kA impulsinė iškrova vienam poliu – štai ką užtikrina OBO VG-BC900S11, kai reikia apsaugoti fotovoltinę sistemą nuo trumpalaikių viršįtampių. Šis sprendimas sujungia du PV string įėjimus į du apsaugotus išėjimus, todėl inverteriai ir kita jautri įranga išlieka saugūs net ilgose string konfigūracijose.

Kodėl verta rinktis

• 900 V DC maksimali nuolatinė darbinė įtampa (Uc) – tinka ilgiems stringams.
• 20 kA vardinis iškrovos srovės impulsas (In, 8/20 µs) vienam poliu ir 40 kA didžiausias impulsas (Imax) – patikima apsauga.
• Įtampos apsaugos lygis (Up) ≤ 3,5 kV – efektyvus viršįtampių ribojimas.
• Terminis stebėjimas su būsenos indikacija – lengva techninė priežiūra.
• IP65 korpusas, atsparus dulkėms ir vandens srovėms, tinka montuoti lauke.

Techniniai duomenys

• Gaminio tipas: PV sistemos sprendimas korpuse
• SPD tipas: Type 2
• Maks. nuolatinė darbinė įtampa (Uc): 900 V DC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs) vienam poliu
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs) vienam poliu
• Įtampos apsaugos lygis (Up): ≤ 3,5 kV
• PV string skaičius: 2 įėjimai
• Laidininkų skaičius: 2 išėjimai
• Apsaugos grandinė: Y grandinė
• Terminis stebėjimas: taip, su būsenos indikacija
• Korpuso medžiaga: UV stabilizuotas polikarbonatas
• Apsaugos klasė: IP65
• Degumo klasė: V-2 (UL 94)
• Darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C
• Prijungimo skerspjūvis (standus): 1,5–16 mm²
• Prijungimo skerspjūvis (lankstus): 1,5–10 mm²
• Montavimo tipas: sieninis
• Atitiktis standartams: IEC 61643-31, EN 50539-11

Kam tinka

Šis sprendimas skirtas saulės elektrinių projektuotojams, montuotojams ir įmonėms, kurios eksploatuoja fotovoltines sistemas iki 900 V DC. Jis ypač naudingas ten, kur reikia sujungti du PV string į vieną apsaugotą mazgą – pavyzdžiui, komerciniuose ar pramoniniuose saulės parkuose, kur patikimumas ir ilgaamžiškumas yra prioritetas.

Kaip naudoti

Įrenginys montuojamas ant sienos, pageidautina kuo arčiau inverterio, kad apsaugos kelias būtų kuo trumpesnis. Prie įėjimų prijunkite du PV string, o išėjimus – prie inverterio. Standžius laidus junkite 1,5–16 mm², lanksčius – 1,5–10 mm² skerspjūvio. Sumontavę patikrinkite būsenos indikaciją ir periodiškai ją stebėkite – taip užtikrinsite, kad apsauga veikia tinkamai.

Patarimas: montuodami lauke, pasirūpinkite, kad korpuso dangtis būtų sandariai uždarytas, o kabelių įvadai atitiktų IP65 reikalavimus. Reguliariai apžiūrėkite būsenos indikatorių – suveikus apsaugai, SPD modulį reikia pakeisti, kad sistema išliktų apsaugota.
