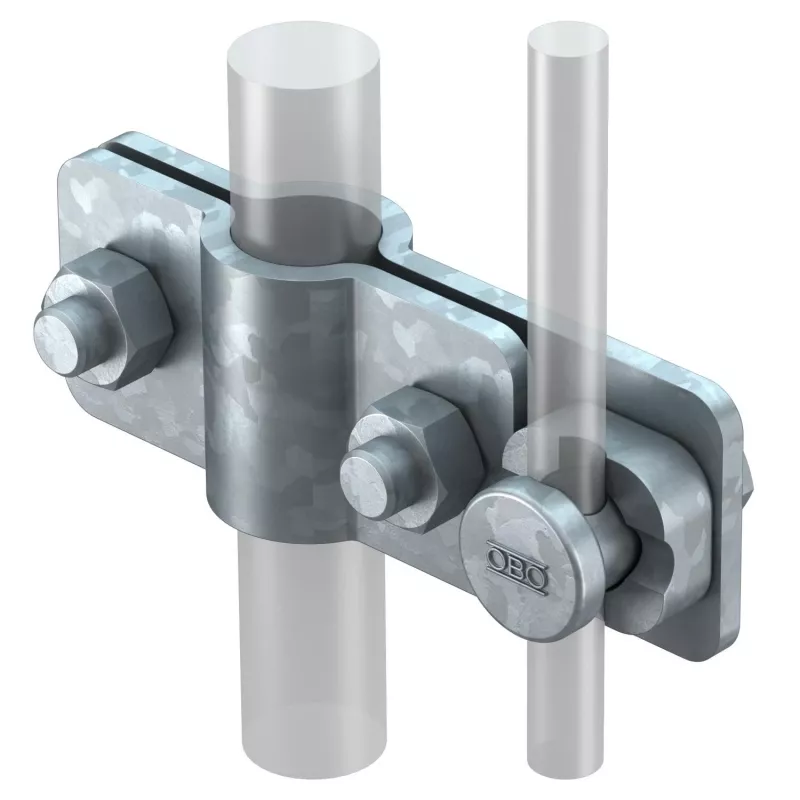

OBO Bettermann jungiamoji spaustukas 2710/25 25 mm kryžminis spaustukas apvaliems ir plokštiems laidininkams (5001226)

Kai reikia sujungti du laidininkus 90° kampu įžeminimo, žaibosaugos ar potencialų išlyginimo sistemose, reikalingas spaustukas, kuris patikimai priveržtų tiek apvalius, tiek plokščius laidininkus, išlaikydamas laidumą ir atsparumą korozijai. OBO Bettermann jungiamoji spaustukas 2710/25 yra būtent toks sprendimas – tvirtas kryžminis spaustukas iš karštai cinkuoto plieno, skirtas patikimai sujungti pagrindinį laidininką (apvalų 8–10 mm arba plokščią iki 30 x 3,5 mm) su apvaliu jungiamuoju laidininku (8–10 mm).

Kam skirtas

Elektrikams ir montuotojams, dirbantiems su žaibosaugos ir įžeminimo sistemomis gyvenamuosiuose, komerciniuose ar pramoniniuose pastatuose, šis spaustukas yra būtinas norint sukurti patikimas kryžmines jungtis tarp laidininkų.

Pagrindinės savybės

• Kryžminė konstrukcija, skirta 90° laidininkų sujungimams.
• Pagrindinis laidininkas: apvalus 8–10 mm arba plokščias iki 30 x 3,5 mm.
• Jungiamasis laidininkas: apvalus 8–10 mm.
• Medžiaga: karštai cinkuotas plienas (St/tZn) – didelis atsparumas korozijai.
• M8 šešiakampis varžtas patikimam priveržimui.
• Išbandytas žaibo srovei (10/350 µs): 100 kA.
• Trumpojo jungimo srovės atsparumas (50 Hz, 1 s): 1,5 kA.
• Atitinka DIN EN 62561-1 (VDE 0185-561-1).

Specifikacijos

• Gaminio tipas: jungiamoji spaustukas
• Konstrukcija: kryžminis spaustukas
• Medžiaga: plienas, karštai cinkuotas
• Pagrindinio laidininko tipas: apvalus (Rd) / plokščias (FL)
• Pagrindinio laidininko skersmuo (Rd): 8–10 mm
• Pagrindinio laidininko matmenys (FL): iki 30 x 3,5 mm
• Jungiamojo laidininko tipas: apvalus (Rd)
• Jungiamojo laidininko skersmuo: 8–10 mm
• Varžto tipas: šešiakampis M8
• Naudojimas: įžeminimas, žaibosauga, potencialų išlyginimas
• Standarto atitiktis: DIN EN 62561-1 (VDE 0185-561-1)
• Atsparumas korozijai: didelis
• Jungčių skaičius: 2
• Montavimo būdas: užspaudžiamas
• Bandymo srovė (10/350 µs): 100 kA
• Trumpojo jungimo srovė (50 Hz, 1 s): 1,5 kA

Kaip naudoti

Prieš priveržiant spaustuką, būtinai nuvalykite laidininkų paviršius, kad būtų užtikrintas optimalus elektrinis kontaktas ir atsparumas korozijai. Įstatykite pagrindinį laidininką į atitinkamą spaustuko griovelį, o jungiamąjį laidininką – į kitą, tada priveržkite M8 varžtą reikiamu momentu. Užspaudžiamas montavimas leidžia greitai ir patikimai sumontuoti be papildomų įrankių.

Patarimas: reguliariai tikrinkite priveržimą ir, jei reikia, papildomai priveržkite varžtą, ypač po ilgesnio naudojimo lauke. Venkite kontakto su kitais metalais, galinčiais sukelti galvaninę koroziją, ir laikykite spaustuką sausoje vietoje iki montavimo.
