Įžeminimo gnybtai EFB Elektronik K3930V2N Žaliai Geltoni Varis Plienas

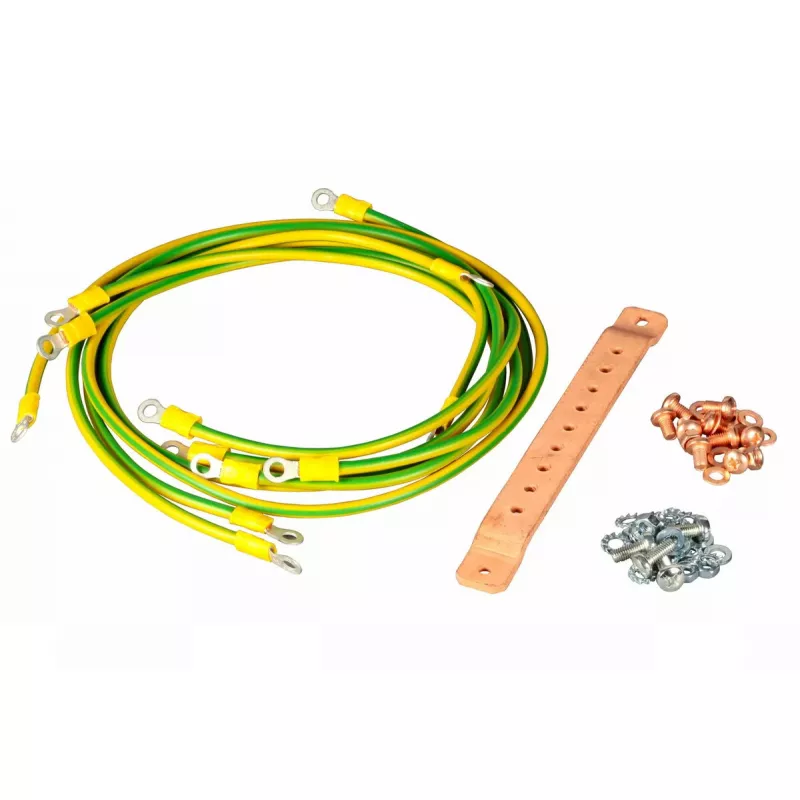

Šie EFB Elektronik K3930V2N įžeminimo gnybtai yra skirti montuoti 19" sieninėse spintose, užtikrinant patikimą įžeminimo tašką elektros instaliacijose. Komplektą sudaro variu dengta plieninė įžeminimo juosta su tvirtinimo detalėmis ir keli įžeminimo kabeliai žaliai geltona izoliacija, atitinkantys standartinį spalvinį kodavimą.

Privalumai

Komplekte yra įžeminimo juosta su devyniomis jungimo vietomis, varžtai su poveržlėmis kiekvienai jungčiai, M5 veržlės bei keli iš anksto nupjauti įžeminimo kabeliai, kas supaprastina montavimą sieninėse 19" spintose. Vario danga ant plieninės juostos pagerina laidumą ir atsparumą korozijai, o žaliai geltoni kabeliai atitinka apsauginių įžeminimo laidininkų spalvinio kodavimo standartus.

Kur naudoti

• Montavimui 19" sieninėse spintose ir mažuose elektros skyduose
• Bendro įžeminimo taško sukūrimui įrangos stelažuose
• Pramoninėse ir komercinėse elektros instaliacijose, reikalaujančiose atskiros PE jungties

Pagrindinės techninės specifikacijos

• Jungimo taškai: 9
• Kabeliai: 6 įžeminimo kabeliai H07V-K, 1 kabelis 6 mm² žalias/geltonas su M5 žiediniais antgaliais abiejuose galuose
• Kabelių ilgiai: 2 × 390 mm, 2 × 580 mm, 1 × 670 mm, 1 × 800 mm
• Tvirtinimo detalės: 9 × varžtai su poveržlėmis, 2 × M5 veržlės
• Medžiaga: plienas (variu dengtas)
• Montavimas: 19" sieninėms spintoms

Kaip naudoti

Pritvirtinkite variu dengtą įžeminimo juostą 19" sieninėje spintoje tam skirtoje montavimo vietoje. Užfiksuokite juostą su komplekte esančiais varžtais ir M5 veržlėmis. Prijunkite apsauginius įžeminimo laidininkus prie juostos naudodami pateiktus žiedinius kabelių antgalius ir gerai priveržkite kiekvieną jungtį. Naudokite komplekte esančius žaliai geltonus H07V-K kabelius kaip vidinius įžeminimo tiltelius, o 6 mm² kabelį prijunkite prie pagrindinio apsauginio įžeminimo taško.

Rekomendacijos

Patikrinkite vietinius elektros kodeksus ir įsitikinkite, kad visos jungtys atliekamos išjungus maitinimą. Priveržkite tvirtinimo detales iki gamintojo ar projekto nurodytų sukimo momentų, o po montavimo atlikite tęstinumo ir įžeminimo varžos matavimus.
