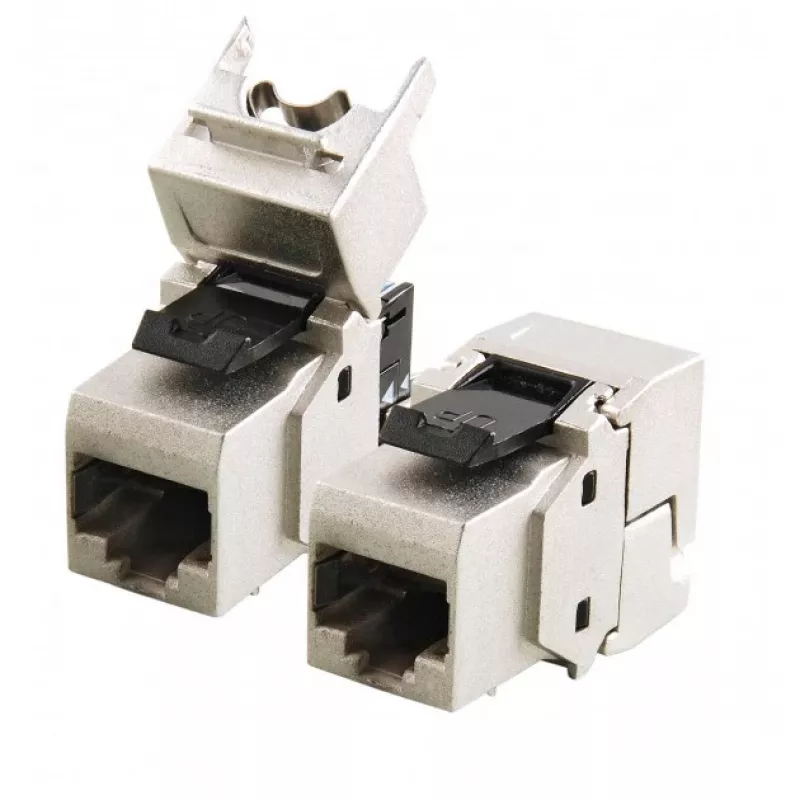

Keystone modulis EFB Elektronik E-20070

Šis Keystone modulis su cinkuoto cinko korpusu ir atskiru dulkių dangteliu užtikrina patikimus tinklo ryšius. Jis atitinka Class EA našumo klasę pagal ISO 11801 AMD1:2009 ir AMD2:2010-04, todėl tinka 10 Gigabit Ethernet programoms. Modulyje įmontuotas kompaktiškas kabelių valdiklis, tinkantis laidininkams nuo AWG24/1 iki AWG22/1.

Privalumai

Cinkuoto cinko korpusas užtikrina mechaninį patvarumą, o atskiras dulkių dangtelis apsaugo kontaktus, kai jie nenaudojami. Class EA atitiktis garantuoja aukšto dažnio veikimą, reikalingą 10 Gigabit Ethernet. Įmontuotas kompaktiškas kabelių valdiklis supaprastina užbaigimą, o modulis palaiko PoE+ (IEEE 802.3at). Įtempimo mažinimas naudojant kabelių raištį sumažina mechaninį įtempimą ant kabelio užbaigimo.

Pagrindinės techninės specifikacijos

• Korpuso medžiaga: cinkuotas cinkas
• Dulkių dangtelis: atskiras, nuimamas
• Našumo klasė: EA (ISO 11801 AMD1:2009; AMD2:2010-04)
• Kabelių valdiklis: kompaktiškas, skirtas AWG24/1 .. AWG22/1
• Porų sujungimas: TIA/EIA 568 A/B
• PoE palaikymas: PoE+ (IEEE 802.3at)
• Įtempimo mažinimas: per kabelių raištį

Naudojimas

Nuimkite kabelį pagal standartinę montavimo praktiką, įkiškite laidininkus į kompaktišką kabelių valdiklį ir laikykitės TIA/EIA 568 A arba B porų priskyrimo užbaigiant. Įstatykite modulį į Keystone angą, jei reikia, uždėkite atskirą dulkių dangtelį ir pritvirtinkite įtempimo mažinimą kabelių raiščiu, kad sumažintumėte įtempimą ant užbaigimo. Po montavimo patikrinkite tęstinumą ir našumą.

Rekomendacijos

Naudokite šį Keystone modulį montavimo darbams, kuriems reikia Class EA našumo ir PoE+ galimybės. Laidininkų dydį derinkite prie AWG24/1–AWG22/1, laikykitės TIA/EIA porų sujungimo ir atlikite montavimo testus, kad patvirtintumėte ryšio kokybę.
