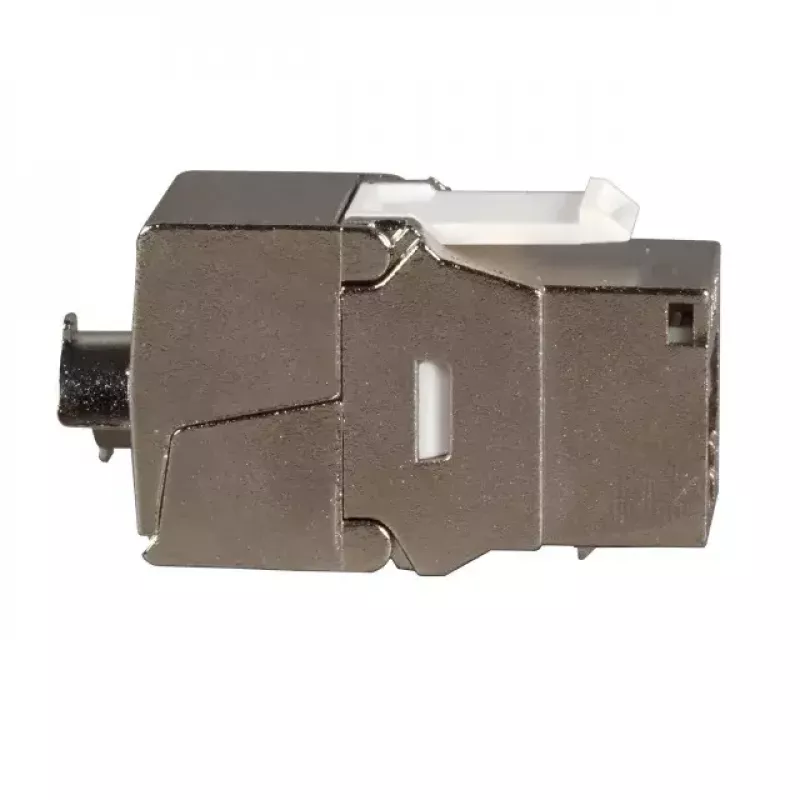

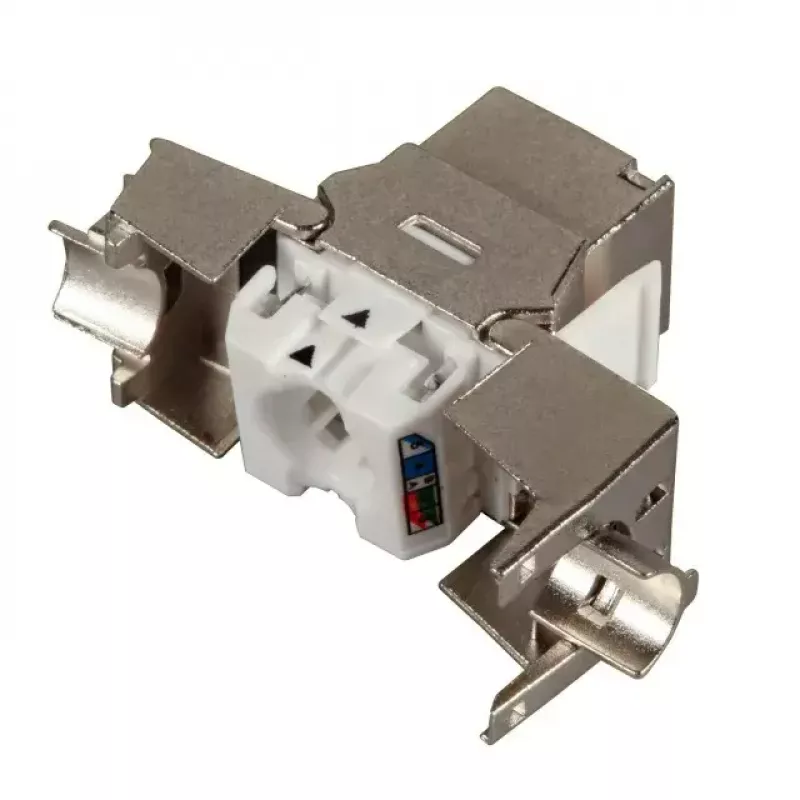

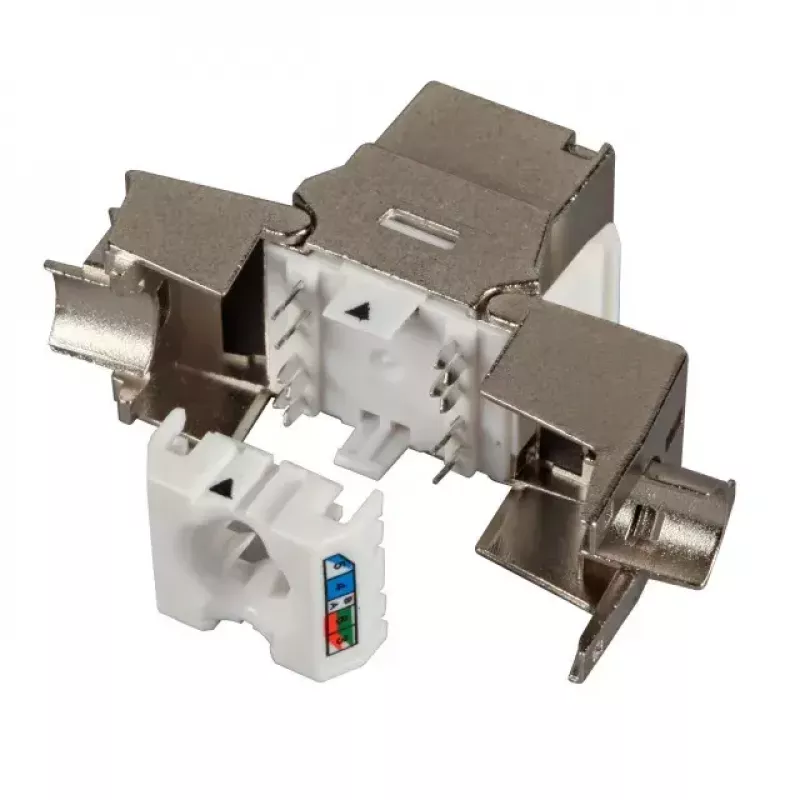

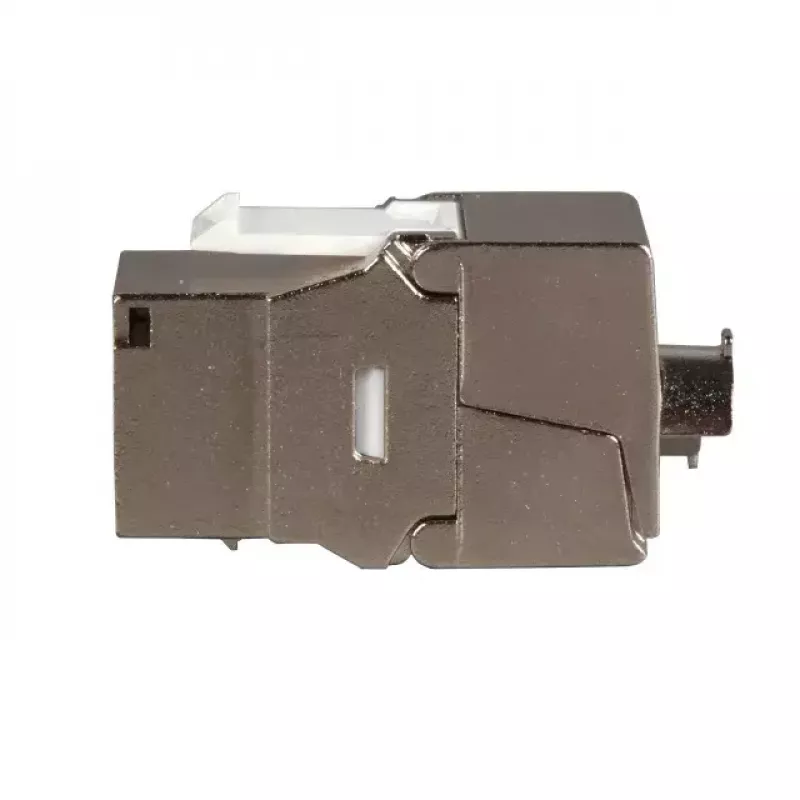

Keystone modulis EFB Elektronik E-20091, ekranuotas, Cat.6A, RJ-45

EFB Elektronik E-20091 yra ekranuotas keystone modulis iš cinko liejinio, skirtas patikimiems tinklo jungimams kompaktiškoje formoje. Jis sertifikuotas kaip Cat.6A komponentas ir palaiko PoE/PoE+, todėl tinka šiuolaikiniams tinklams, tiekiantiems maitinimą per Ethernet. Modulis montuojamas į keystone suderinamas skirstomąsias plokštes, sienines rozetes ar rėmus.

Privalumai

Cinko liejinys užtikrina patvarų 360° ekranavimo kontaktą ir atskirą įžeminimą gale. Sertifikavimas pagal ISO/IEC 11801 Ed.2.2 ir IEC 60603-7-51 garantuoja Cat.6A veikimą. Kompaktiškas kabelio paruošimo įtaisas ir lankstus įtempimo mažintuvas pritaikomi įvairiems laidų tipams ir skersmenims, o nepriklausomas ekrano kontaktas ir du kabelio raiščiai užtikrina ekranavimo vientisumą.

Tinka

• Struktūrizuotoms kabelinėms sistemoms, reikalaujančioms Cat.6A našumo
• Tinklams su PoE arba PoE+ įrenginiais
• Keystone suderinamoms sieninėms rozetėms, skirstomosioms plokštėms ir rėmams (netinka UAE tipo lizdams)

Pagrindinės techninės specifikacijos

• Gamintojas: EFB Elektronik, modelis: E-20091
• Sertifikavimas: Cat.6A komponentas – ISO/IEC 11801 Ed.2.2; IEC 60603-7-51
• Korpusas: Ekranuotas cinko liejinys
• Jungtis: RJ-45
• Kabelių suderinamumas: AWG 24/1 .. 22/1 ir AWG 26/7 .. 24/7
• Maksimalus kabelio skersmuo: 8,5 mm
• Porų spalvų kodavimas: TIA 568A/B
• Maitinimas: PoE / PoE+ pagal IEEE802.3af/at
• Įžeminimas: Atskiras galinis įžeminimo kontaktas
• Montavimas: Keystone formatas (netinka UAE)
• Parduodama: Vienetas; apdaila: Metalinė

Naudojimas

Užbaikite tinklo kabelį naudodami kompaktišką paruošimo įtaisą, pritaikytą nurodytiems AWG diapazonams, ir laikykitės TIA 568A arba 568B porų spalvų kodavimo. Įstatykite modulį į keystone suderinamą angą sieninėje rozetėje ar skirstomojoje plokštėje, kol jis užsifiksuos. Pritvirtinkite kabelį lanksčiu įtempimo mažintuvu ir dviem kabelio raiščiais, užtikrindami, kad ekranas liestųsi su 360° įžeminimo keliu, o atskiras galinis įžeminimo kontaktas būtų prijungtas, jei reikia.

Rekomendacijos

Naudokite E-20091 įrenginiuose, kur reikalingas Cat.6A našumas ir PoE/PoE+ palaikymas. Nenaudokite UAE tipo lizduose. Kad ekranavimas ir įžeminimas būtų optimalūs, prijunkite galinį įžeminimo kontaktą prie skirstomosios plokštės įžeminimo laidininko ir rinkitės kabelius, kurių skersmuo neviršija 8,5 mm.
