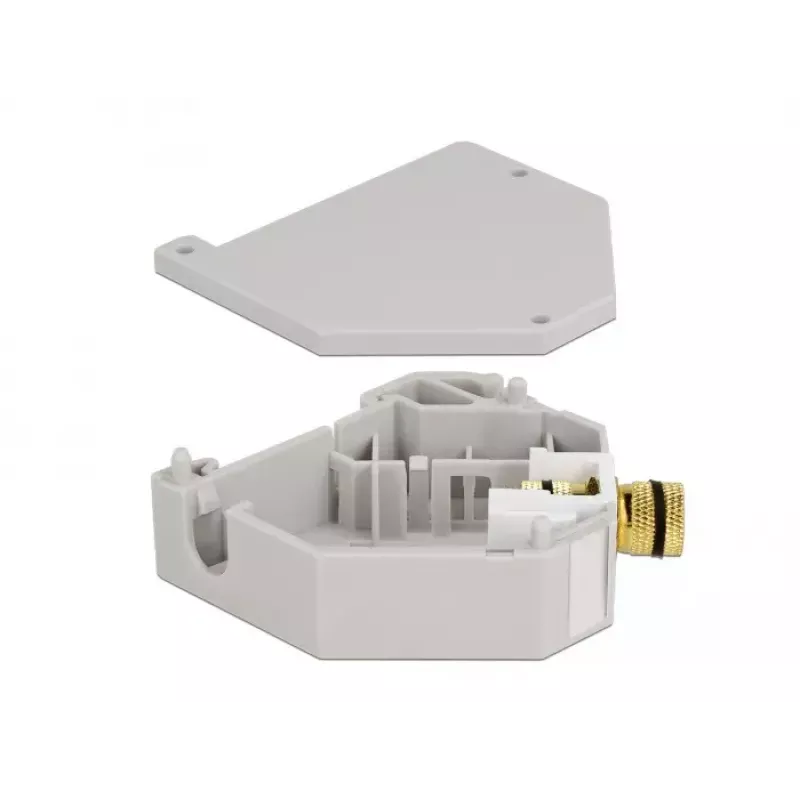

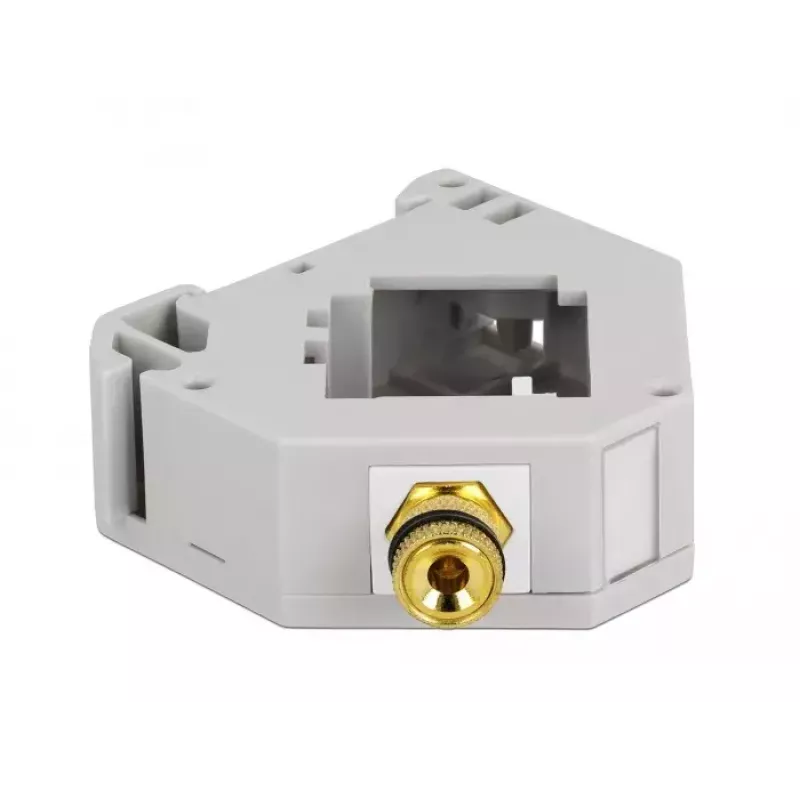

Keystone modulis DELOCK 87162 — jungiamasis stulpelis prie jungiamojo stulpelio, pilkai/balta, 60,1×59,4×21,6 mm

DELOCK 87162 keystone modulis suteikia kompaktišką jungiamojo stulpelio prie jungiamojo stulpelio jungtį, skirtą montuoti į skydelius arba rozetes. Įdėklas yra 60,1 × 59,4 × 21,6 mm dydžio, pilkai baltos spalvos. Jis priima garsiakalbių laidus ir bananų kištukus, turi integruotą žymėjimo laukelį ir gali būti naudojamas žemos įtampos arba garso jungtims organizuoti bandymų stenduose, stelažuose ar sieninėse rozetėse.

Privalumai

Modulis sujungia du jungiamuosius stulpelius standartiniame keystone formate, leidžiančiame greitai pakeisti ar perkonfigūruoti rozetes ir skydelius be specialaus apdirbimo. Kompaktiški matmenys ir neutrali spalva leidžia jį integruoti į įrangos stelažus, sienines rozetes ir laboratorinius korpusus. Žymėjimo laukelis supaprastina jungčių identifikavimą. Įrenginys palaiko bananų kištukus ir plikus garsiakalbių laidus, užtikrindamas suderinamumą su įprastais garso ir matavimo įrangos jungtuvais.

Tinka

• Garso jungtims skydeliuose ir rozetėse
• Žemos įtampos maršrutizavimui bandymų stenduose ir laboratorijose
• Įrangos stelažuose ir DIN bėgio korpusuose
• Garsiakalbių laidų ir bananų kištukų sujungimui

Pagrindinės techninės specifikacijos

• Forma: keystone modulio įdėklas montavimui į skydelį/rozetę
• Jungties tipas: jungiamasis stulpelis prie jungiamojo stulpelio (palaiko bananų kištukus ir pliką laidą)
• Medžiaga ir apdaila: pilkai/balta, tinkama matomoms instaliacijoms
• Matmenys: 60,1 × 59,4 × 21,6 mm

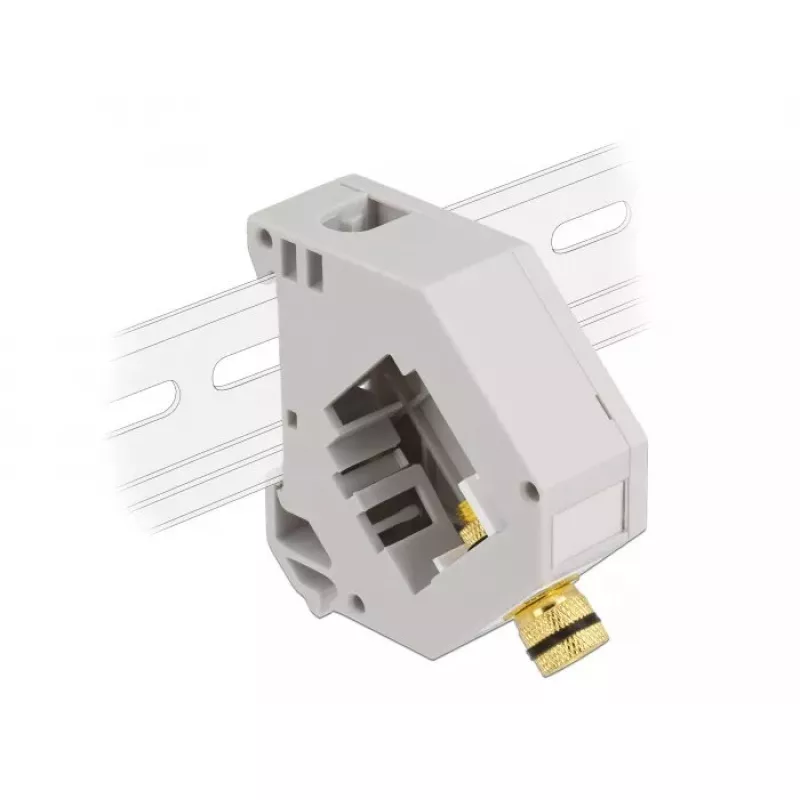

• Montavimo galimybės: skydelis/rozetė ir 35 mm DIN bėgis
• Identifikavimas: integruotas mažas žymėjimo laukelis jungtims pažymėti

Naudojimas

Įstatykite keystone modulį į suderinamą skydelio ar rozetės angą, skirtą standartiniams keystone įdėklams, kol modulis užsifiksuos. Montavimui ant DIN bėgio pritvirtinkite adapterį prie 35 mm pločio DIN bėgio, laikydamiesi korpuso ar bėgio gamintojo nurodymų. Prijunkite garsiakalbių laidą atlaisvindami jungiamąjį stulpelį, įkiškite pliką laidą ir vėl priveržkite, arba įkiškite bananų kištuką. Naudokite žymėjimo laukelį, kad pažymėtumėte funkciją ar kanalą.

Rekomendacijos

Patikimoms žemos įtampos ir garso jungtims užtikrinti, kad jungtys būtų tvirtai priveržtos, o laidai be atšokusių gijų. Nenaudokite modulio tinklo įtampos jungtims – jis skirtas garsiakalbių lygio ir žemos įtampos matavimo jungtims. Montuodami kelis modulius, nuosekliai paženklinkite kiekvieną įdėklo laukelį, kad supaprastintumėte laidų tvarkymą ir priežiūrą.
