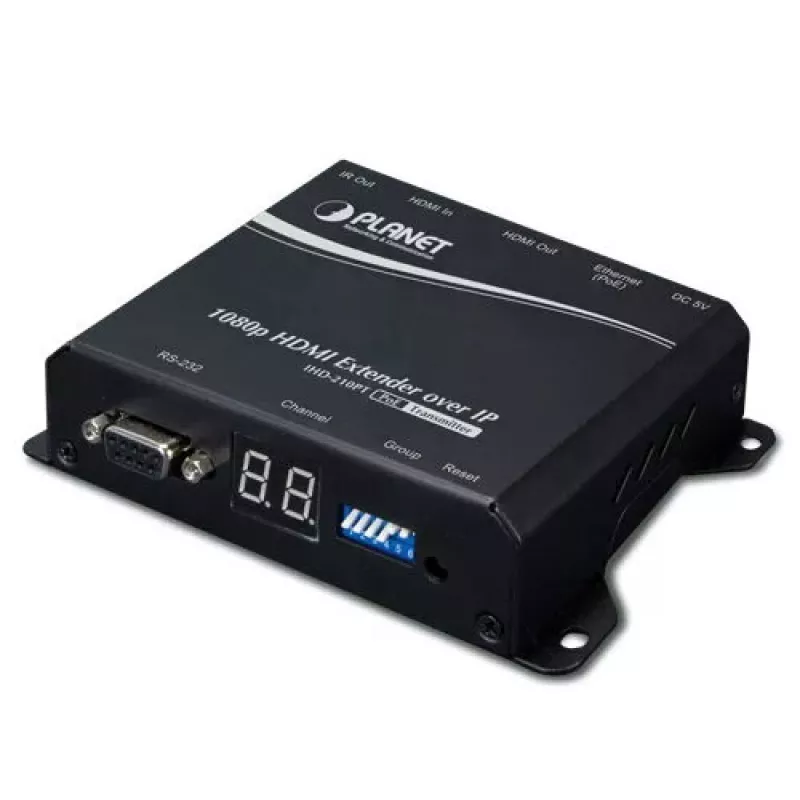

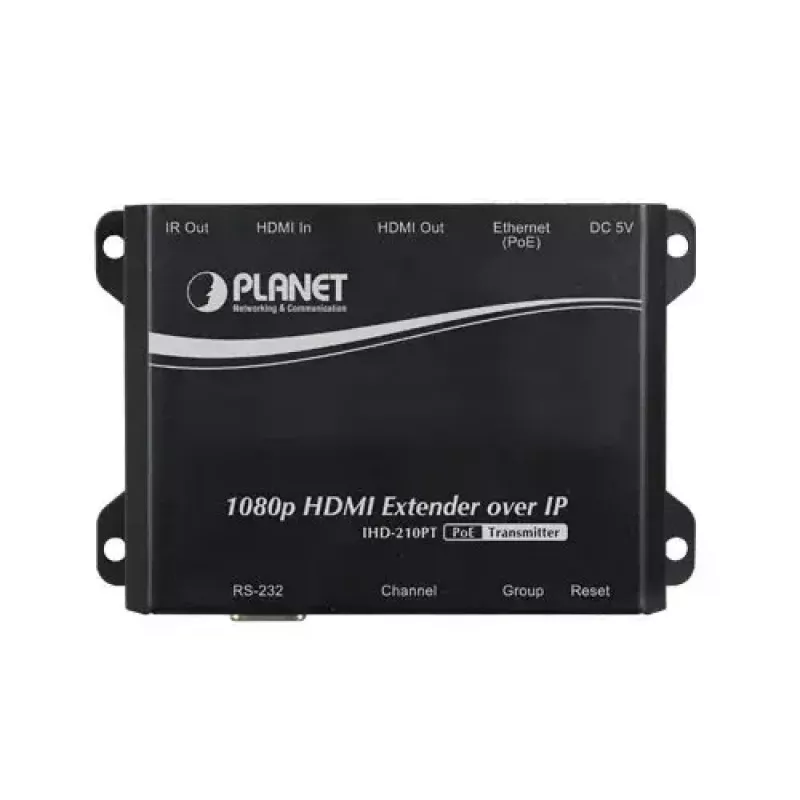

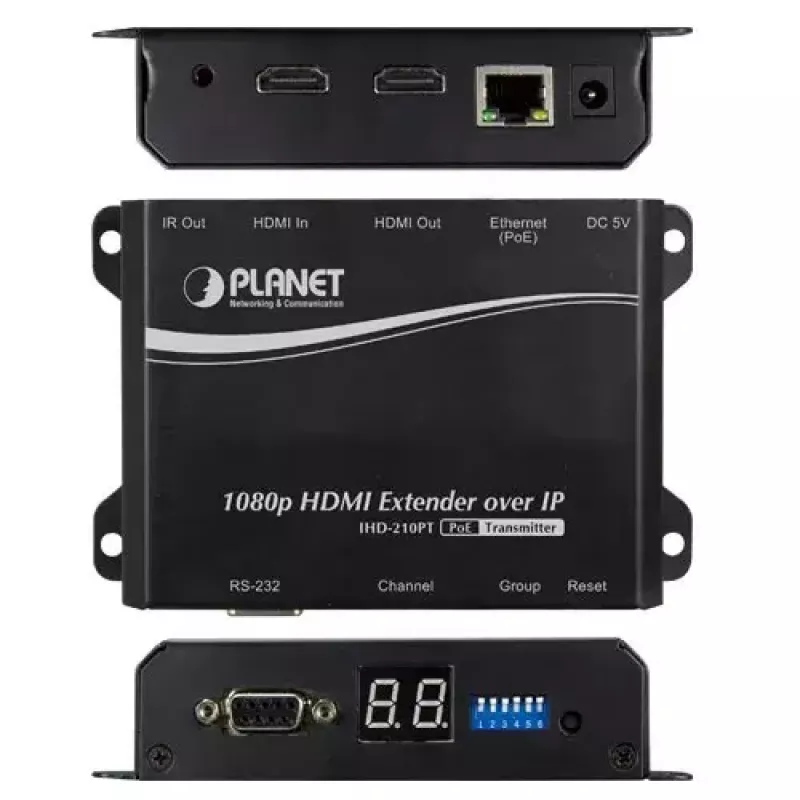

AV siųstuvas PLANET IHD-210PT

PLANET IHD-210PT yra AV siųstuvas, skirtas perduoti Full HD 1080p HDMI vaizdo signalą per IP tinklą naudojant Cat5e/Cat6 kabelius. Kompaktiškas ir su PoE palaikymu, jis veikia poroje su imtuvu IHD-210PR, leidžiančiu paskirstyti HDMI šaltinius per LAN tinklą su HDMI 1.4a, RS-232 perdavimo ir IR valdymo palaikymu. Įrenginys palaiko automatinį EDID kopijavimą ir HDCP, užtikrindamas pastovią vaizdo ir garso kokybę nuotoliniuose ekranuose, tuo pačiu supaprastindamas kabelių tiesimą ir montavimą.

Privalumai

IHD-210PT užtikrina patikimą 1080p vaizdo perdavimą iki 100 m atstumu naudojant standartinius Cat5e/Cat6 kabelius ir gali būti maitinamas per PoE, sumažinant papildomų maitinimo laidų poreikį. Palaiko dvipusį IR ir RS-232 perdavimą nuotoliniam šaltinių valdymui, automatinį EDID kopijavimą, užtikrinantį tinkamą ekrano komunikaciją, ir suderinamumą su IGMP snooping tinklais efektyviam multicast paskirstymui. Kompaktiškas dizainas ir HDMI vietinis išėjimas palengvina šaltinio patikrinimą ir integraciją į stelažą.

Tinka

• Skaitmeniniams ženklams ir reklaminiams ekranams
• Konferencijų ir posėdžių salėms
• Klasėms ir auditorijoms AV paskirstymui
• Prekybos vietų vaizdo sienoms ir meniu lentoms

Pagrindinės specifikacijos

• Tipas: AV siųstuvas (PLANET IHD-210PT)
• Maksimali raiška: 1920 x 1080 (Full HD 1080p)
• HDMI išėjimai: 1
• RJ-45 įėjimo prievadai: 1 (Cat5e / Cat6)
• Maksimalus perdavimo atstumas: 100 m per Ethernet kabelį
• Sąsajos: HDMI 1.4a, RS-232, IR
• Maitinimas: 5 V adapteris (tipinis suvartojimas 7 W); palaiko PoE
• Matmenys: 130 x 82 x 30,25 mm; Svoris: 0,29 kg
• Spalva: Juoda

Kaip naudoti

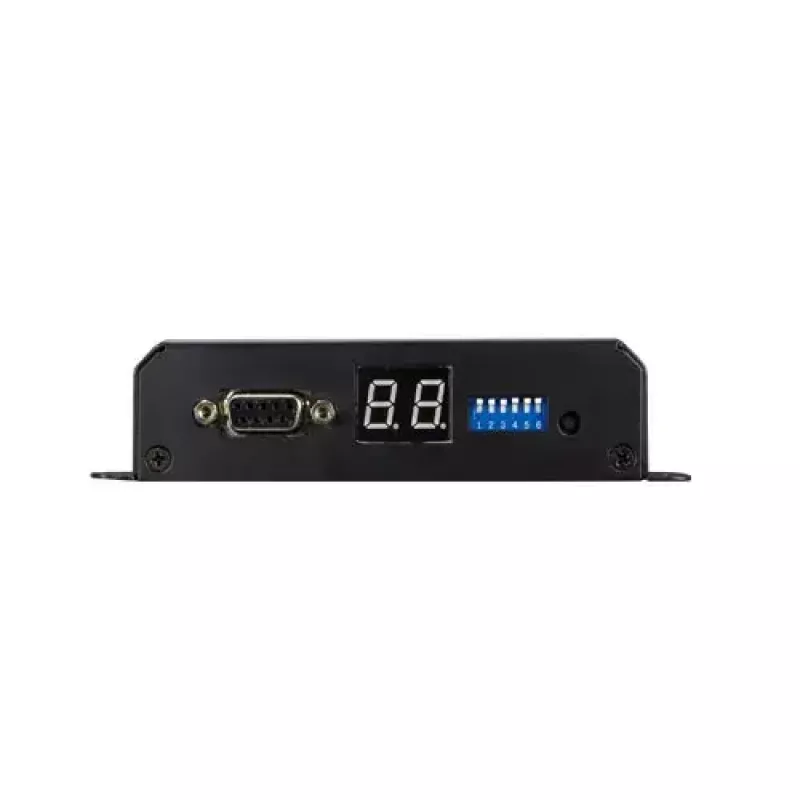

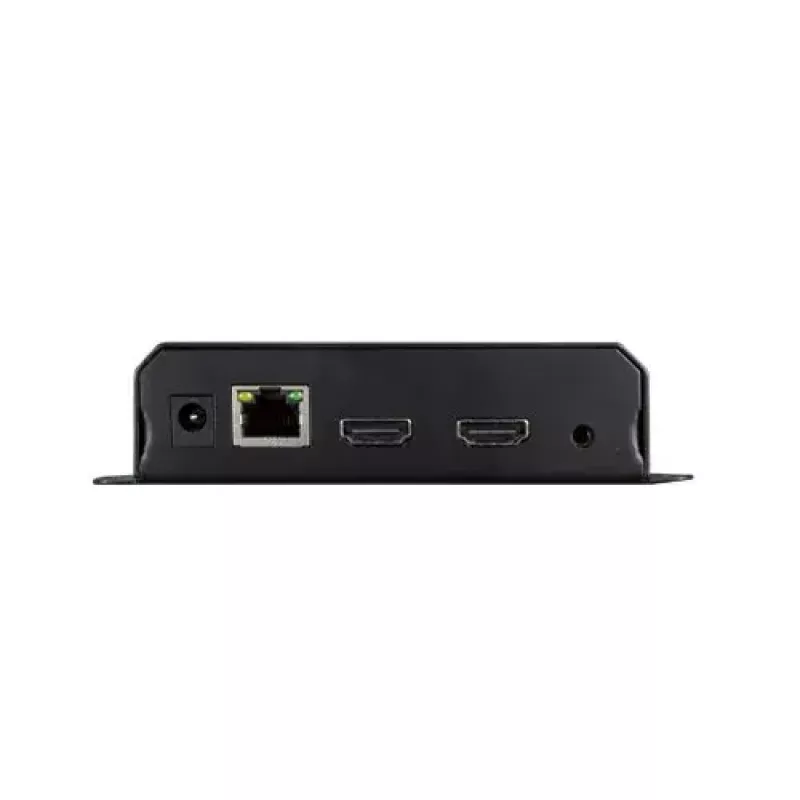

Prijunkite HDMI šaltinį prie IHD-210PT HDMI įėjimo ir siųstuvą prie LAN naudodami Cat5e arba Cat6 kabelį prie PoE palaikančio jungiklio arba naudokite 5 V maitinimo adapterį, jei PoE nenaudojamas. Nustatykite kanalo/grupės ID per DIP jungiklius, kad atitiktų atitinkamus IHD-210PR imtuvus, ir patikrinkite išvestį per HDMI vietinį išėjimą. Nuotoliniam šaltinių valdymui prijunkite pateiktą IR kabelį ir naudokite RS-232, kai reikalingas nuoseklus valdymas. Naudojant multicast, įsitikinkite, kad tinklo jungikliuose įjungtas IGMP snooping ir nustatykite kanalus pagal poreikį vieno prie daugelio paskirstymui.

Rekomendacijos

Naudokite PoE palaikančius jungiklius su IGMP snooping ir 802.1Q VLAN palaikymu, kad užtikrintumėte keičiamą ir efektyvų paskirstymą. Laikykitės Cat5e/Cat6 kabelių atstumo iki 100 m ir naudokite kokybiškus kabelius bei jungtis, kad išlaikytumėte 1080p signalo vientisumą. Jei ekranuose kyla EDID problemų, pasinaudokite automatine EDID kopijavimo funkcija, kad sinchronizuotumėte EDID informaciją iš tikslinio ekrano.
