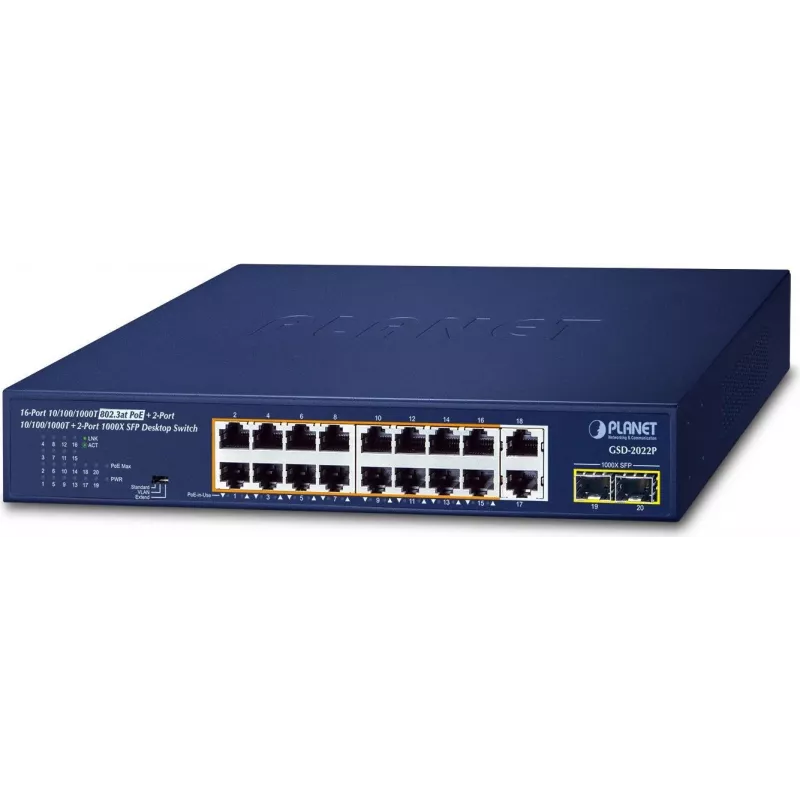

Nevaldomas jungiklis PLANET GSD-2022P 16 prievadų 10/100/1000T PoE

PLANET GSD-2022P yra nevaldomas 16 prievadų gigabitinės Ethernet jungiklis su integruotu maitinimu per Ethernet (PoE) ir dviem papildomais gigabitiniais jungties prievadais bei dviem SFP lizdais. Jis skirtas maitinti PoE įrenginius, pvz., IP kameras, belaidžius prieigos taškus ar VoIP telefonus, ir suteikia 185 W bendrą PoE biudžetą. Palaiko IEEE 802.3af (iki 15,4 W) ir 802.3at PoE+ (iki 32 W) duomenų prievaduose, o gigabitiniai RJ-45 ir SFP lizdai užtikrina 1 Gbps perdavimo spartą.

Privalumai

GSD-2022P sujungia duomenų perjungimą ir centralizuotą maitinimo tiekimą viename įrenginyje, kurį galima montuoti į stelažą. Tai sumažina diegimo laiką ir pašalina poreikį atskirai vesti kintamosios srovės laidus prie maitinamų įrenginių. Du SFP lizdai leidžia naudoti ilgo nuotolio šviesolaidinius jungtis, o 40 Gbit/s perjungimo talpa ir 8000 MAC adresų lentelė užtikrina efektyvų srauto valdymą vidutinio dydžio tinkluose. Įmontuotos PoE valdymo funkcijos, tokios kaip PD gyvybės tikrinimas ir keli veikimo režimai, leidžia praplėsti atstumą už standartinės 100 m Ethernet ribos.

Tinka

• IP vaizdo stebėjimo sistemoms su iki 16 kamerų
• Belaidžių prieigos taškų diegimui mažuose ir vidutiniuose tinkluose
• VoIP telefonų sistemoms, reikalaujančioms centralizuoto PoE
• Jungtims prie pagrindinių jungiklių ir NVR per SFP arba gigabitinį varį

Pagrindinės specifikacijos

• Prievadai: 16 x 10/100/1000BASE-T PoE, 2 x papildomi gigabitiniai TP prievadai, 2 x 1000BASE-X SFP lizdai
• PoE biudžetas: 185 W bendras; palaiko IEEE 802.3af ir 802.3at (PoE+)
• Perjungimo talpa: 40 Gbit/s
• MAC adresų lentelė: 8000 įrašų
• Veikimo režimai: Standartinis, VLAN (prievado lygiu), Išplėstinis (10 Mbps prievadui iki 250 m su 20 W PoE)
• Svoris: 1,81 kg
• Formos faktorius: montuojamas į stelažą, nevaldomas jungiklis
• Standartai: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at, 802.3az

Kaip naudoti

Sumontuokite GSD-2022P standartiniame įrangos stelaže arba ant stabilios lentynos ir prijunkite tinklo įrenginius prie RJ-45 PoE prievadų. Naudokite SFP lizdus ilgo nuotolio šviesolaidiniams jungtims prie pagrindinio jungiklio ar stebėjimo centro. Perjunkite DIP jungiklį į norimą režimą: Standartinis – normaliam PoE+ veikimui, VLAN – kamerų srauto izoliavimui, arba Išplėstinis – iki 20 W maitinimui per vieną UTP kabelį 10 Mbps greičiu iki 250 m atstumu. Prijunkite maitinimą ir patikrinkite PoE tiekimą prie prijungtų įrenginių; jungiklis automatiškai derasi dėl galios pagal IEEE 802.3af/at protokolus.

Rekomendacijos

IP stebėjimo sistemoms kiekvieną kamerą junkite prie atskiro PoE prievado ir naudokite VLAN režimą, kai reikia apriboti multicast ar broadcast srautą tarp kamerų. Ilgiems atstumams iki NVR ar centrinio jungiklio naudokite šviesolaidinius SFP jungtis. Jei įrenginys yra toliau nei 100 m nuo jungiklio per UTP kabelį, perjunkite į Išplėstinį režimą, kad išlaikytumėte maitinimą iki 250 m atstumu sumažintu duomenų greičiu.
