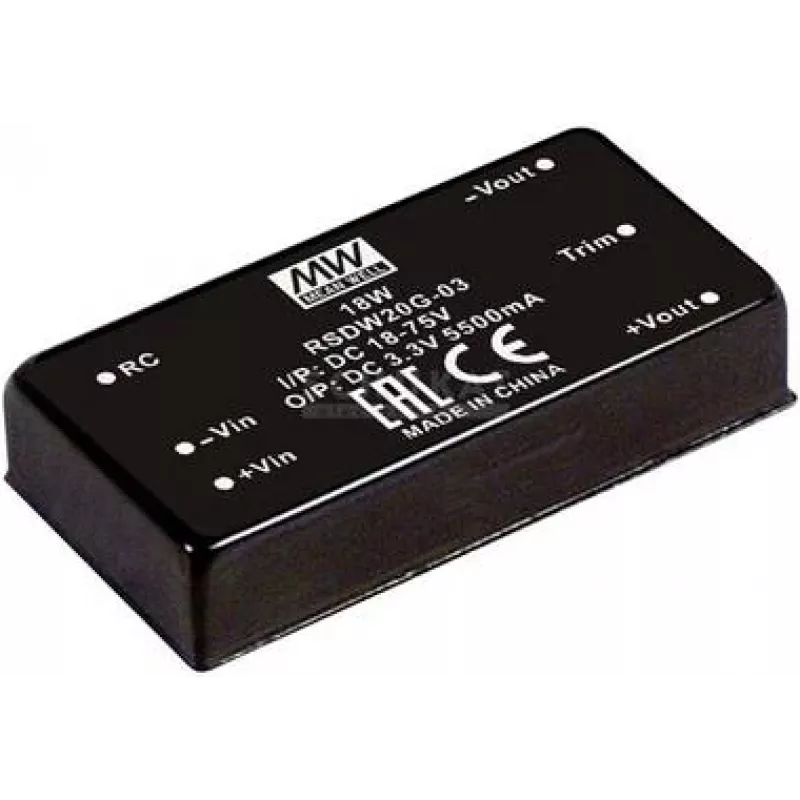

Maitinimo keitiklis/inverteris Mean Well RSDW20G-03 – 20 W, Įvadas 18–75 V, Išėjimas 3,3 V, RoHS

Mean Well RSDW20G-03 yra kompaktiškas nuolatinės srovės keitiklis, skirtas geležinkelio ir pramoninėms sistemoms. Jis priima platų įėjimo įtampos diapazoną nuo 18 iki 75 VDC ir užtikrina stabilizuotą 3,3 VDC išėjimą iki 5,5 A srovės. Šis modulis yra idealus sprendimas, kai reikalingas mažas, lengvas 20 W galios keitiklis, montuojamas tiesiai į spausdintinę plokštę.

Privalumai

Kompaktiškas dydis (gylis 50,8 mm, svoris 35 g) leidžia jį naudoti erdvės ir svorio apribotuose projektuose. Platus įėjimo įtampos diapazonas užtikrina suderinamumą su įvairiais nuolatinės srovės šaltiniais, naudojamais geležinkelio ir pramoninėje aplinkoje. 1,5 kVDC galvaninė izoliacija tarp įėjimo ir išėjimo padidina saugumą. Nuotolinio įjungimo/išjungimo valdymas suteikia lankstumo sistemos integracijai.

Tinkamas naudojimas

• Įmontuota geležinkelio elektronika ir borto maitinimo šaltiniai
• Pramoninės valdymo sistemos ir automatizavimo moduliai
• Baterijomis maitinamos sistemos ir plataus diapazono nuolatinės srovės magistralės
• Maitinimo šynos kompaktiškuose įrenginiuose, montuojamos ant PCB

Pagrindinės techninės specifikacijos

• Gamintojas: Mean Well (RSDW20G-03)
• Išėjimo įtampa: 3,3 VDC, iki 5,5 A (20 W)
• Įėjimo įtampos diapazonas: 18–75 VDC
• Izoliacija: 1,5 kVDC tarp įėjimo ir išėjimo
• Korpusas: DIP, montuojamas per skylutes
• Gylis: 50,8 mm; Svoris: 35 g
• Valdymas: Nuotolinis įjungimas/išjungimas
• Atitiktis: RoHS

Naudojimo instrukcija

Modulį tvirtai sumontuokite ant PCB pagal gamintojo nurodytą kontaktų išdėstymą. Įėjimo gnybtams prijunkite 18–75 VDC įtampą, o prie išėjimo – apkrovą. Naudokite nuotolinio valdymo kaištį išėjimui įjungti/išjungti pagal gaminio logikos lygio specifikaciją. Užtikrinkite tinkamą šilumos valdymą ir laisvą erdvę aplink modulį, kad būtų užtikrintas patikimas veikimas esant vardinei apkrovai.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite keitiklį nurodytame įėjimo įtampos diapazone ir venkite ilgalaikio darbo maksimalia apkrova be tinkamo aušinimo. Patikrinkite izoliacijos reikalavimus sistemoje ir laikykitės Mean Well PCB išdėstymo gairių, kad sumažintumėte triukšmą ir užtikrintumėte stabilų išėjimą.
