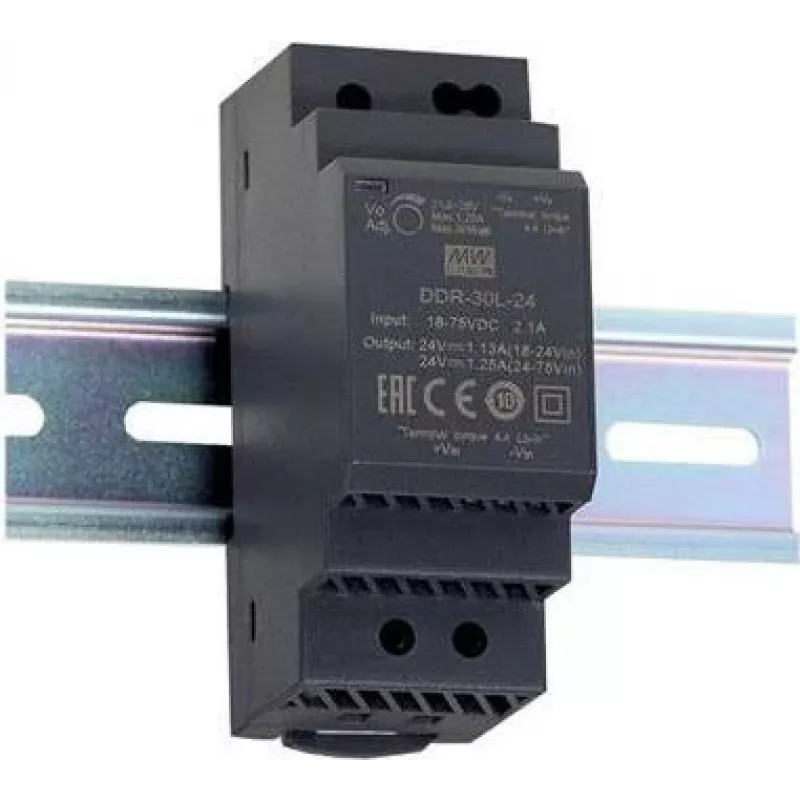

Galios keitiklis MEAN WELL DDR-30L-24, 30 W, įėjimas 18–75 V, išėjimas 24 V, RoHS, 35×54.5×90 mm

MEAN WELL DDR-30L-24 yra itin plonas pramoninis nuolatinės srovės (DC-DC) galios keitiklis, skirtas montuoti ant DIN bėgelio. Jis užtikrina stabilizuotą 24 V išėjimo įtampą iki 1,25 A srove, esant plačiam įėjimo įtampos diapazonui nuo 18 iki 75 V nuolatinės srovės. Šis 30 W galios modulis pasižymi kompaktiškais matmenimis (35 × 54,5 × 90 mm) ir atitinka RoHS reikalavimus, todėl idealiai tinka erdvės požiūriu ribotiems pramoniniams įrenginiams bei transporto priemonių sistemoms, kurioms reikalinga patikima 24 V maitinimo šaltinio galia.

Pagrindiniai privalumai

• Platus įėjimo įtampos diapazonas (18–75 V) leidžia naudoti įvairius nuolatinės srovės šaltinius, pvz., akumuliatorius ar tinklo adapterius.
• Itin plonas korpusas ir montavimas ant DIN bėgelio taupo vietą valdymo spintose.
• Stabilizuota 24 V išėjimo įtampa užtikrina patikimą 30 W galios tiekimą.
• Atitinka RoHS standartą, tinka serijiniam montavimui pramoninėje aplinkoje.

Kur naudoti

• Pramoninėse valdymo spintose ir automatikos įrangoje.
• Transporto priemonių maitinimo sistemose ir mobiliuose mechanizmuose.
• Erdvės požiūriu ribotuose DIN bėgelio įrenginiuose.
• Programose, kurioms reikalinga stabili 24 V įtampa iš plataus diapazono nuolatinės srovės šaltinių.

Pagrindinės techninės specifikacijos

• Modelis: MEAN WELL DDR-30L-24 (MPN: DDR-30L-24)
• Įėjimo įtampa: 18–75 V nuolatinė srovė
• Išėjimas: 24 V nuolatinė srovė, iki 1,25 A (30 W)
• Galia: 30 W
• Matmenys: 35 × 54,5 × 90 mm
• Atitiktis: RoHS
• Pakuotė: tiekiama pakuotėmis po 96 vnt.

Naudojimo instrukcija

Pritvirtinkite DDR-30L-24 ant tinkamo DIN bėgelio ir prijunkite maitinimo laidus pagal gamintojo pateiktą schemą. Prie įėjimo gnybtų prijunkite nuolatinės srovės šaltinį, kurio įtampa yra 18–75 V diapazone, o prie išėjimo gnybtų – apkrovą, laikydamiesi poliškumo. Užtikrinkite pakankamą ventiliaciją ir laikykitės standartinių saugos taisyklių, jungdami ir įžemindami pramoninius įrenginius.

Rekomendacijos

Montuokite keitiklį aplinkoje, atitinkančioje gamintojo nurodytas temperatūros ir vibracijos ribas. Naudokite tinkamus saugiklius arba apsaugą nuo viršsrovių įėjime ir neviršykite 30 W išėjimo galios, kad užtikrintumėte patikimą ilgalaikį veikimą.
