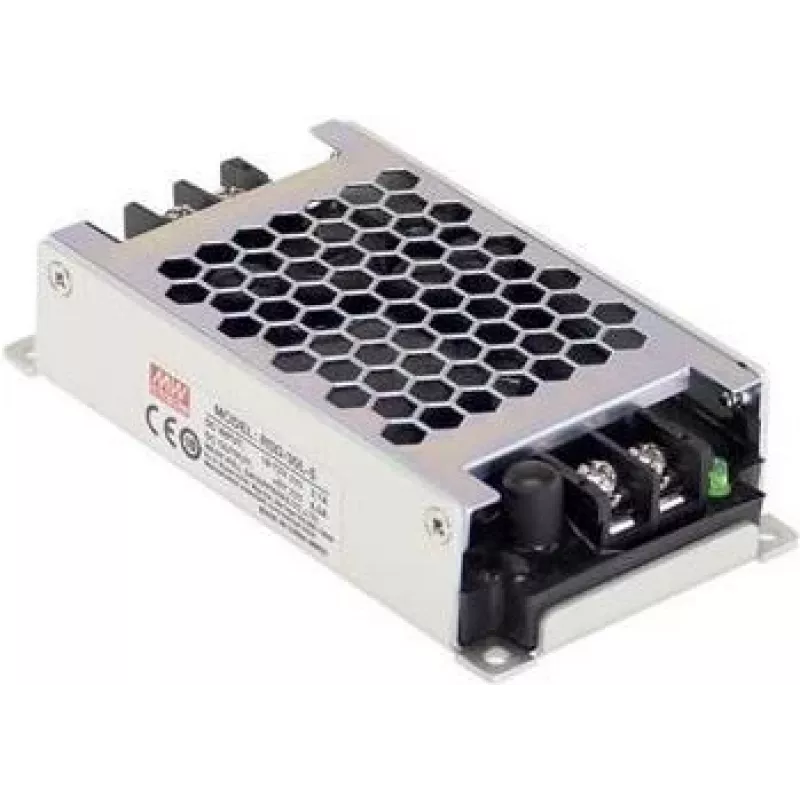

Maitinimo adapteris/inverteris Mean Well RSD-30H-3.3 — 30 W, įėjimas 40–160 V, išėjimas 3,3 V 6 A, RoHS, 60×113×25 mm

Mean Well RSD-30H-3.3 yra kompaktiškas 30 W nuolatinės srovės keitiklis, užtikrinantis stabilią 3,3 V įtampą iki 6 A srovei iš plataus 40–160 V DC įėjimo diapazono. Šis įrenginys atitinka geležinkelių standartą EN50155 ir suteikia 4000 VDC izoliaciją tarp įėjimo ir išėjimo, todėl tinka pramoninei ir įterptinei elektronikai, kuriai reikalingas patikimas žemos įtampos maitinimas ribotoje erdvėje. Dėl mažų matmenų (60 × 113 × 25 mm) ir RoHS atitikties šis maitinimo adapteris/inverteris tinka montuoti ant DIN bėgio arba įterpti į įrangą, kur svarbu vietos taupymas ir elektros sauga.

Privalumai

RSD-30H-3.3 siūlo platų įėjimo įtampos diapazoną, leidžiantį dirbti su įvairiais maitinimo šaltiniais, išlaikant reguliuojamą 3,3 V išėjimą iki 6 A. 4000 VDC izoliacija tarp įėjimo ir išėjimo padidina saugumą ir sumažina triukšmo perdavimą. Atitiktis EN50155 ir RoHS rodo tinkamumą geležinkelių programoms ir pavojingų medžiagų apribojimų laikymąsi. Uždara konstrukcija ir kompaktiški matmenys leidžia lengvai montuoti pramoniniuose skyduose ar ant DIN bėgio neprarandant galios tankio.

Tinka

• Įterptinėms valdymo sistemoms, kurioms reikalinga stabili 3,3 V įtampa
• Geležinkelių ir viešojo transporto elektronikai, atitinkančiai EN50155
• Pramoninės automatikos įrenginiams su plačiu DC maitinimo diapazonu
• Telekomunikacijų ir tinklo įrangai, kuriai reikalingas izoliuotas žemos įtampos maitinimas

Pagrindinės techninės specifikacijos

• Išėjimo galia: 30 W
• Įėjimo įtampos diapazonas: 40–160 V DC
• Išėjimo įtampa: 3,3 V DC
• Išėjimo srovė: iki 6 A
• Izoliacija: 4000 V DC tarp įėjimo ir išėjimo
• Standartai: geležinkelių EN50155 atitiktis
• Atitiktis: RoHS
• Matmenys: 60 × 113 × 25 mm

Kaip naudoti

Montuokite keitiklį pagal įrangos gamintojo rekomendacijas, užtikrindami tinkamą vėdinimą ir tvirtą mechaninį pritvirtinimą prie DIN bėgio arba skydo. Prijunkite DC įėjimą nurodytame 40–160 V diapazone ir prieš įjungdami patikrinkite poliškumą. Išėjimo laidus junkite prie 3,3 V apkrovos, laikydamiesi srovės ribų ir tinkamo jungčių užspaudimo. Laikykitės vietinių saugos taisyklių ir prieš keisdami laidus atjunkite maitinimą.

Rekomendacijos

Kad būtų užtikrintas maksimalus patikimumas, palaikykite aplinkos temperatūrą ir vėdinimą keitiklio veikimo diapazone, naudokite atitinkamus saugiklius įėjimo pusėje ir venkite per didelės vibracijos ar drėgmės. Geležinkelių įrenginiuose laikykitės EN50155 montavimo ir bandymo praktikų bei periodiškai tikrinkite jungtis ir tvirtinimą.
