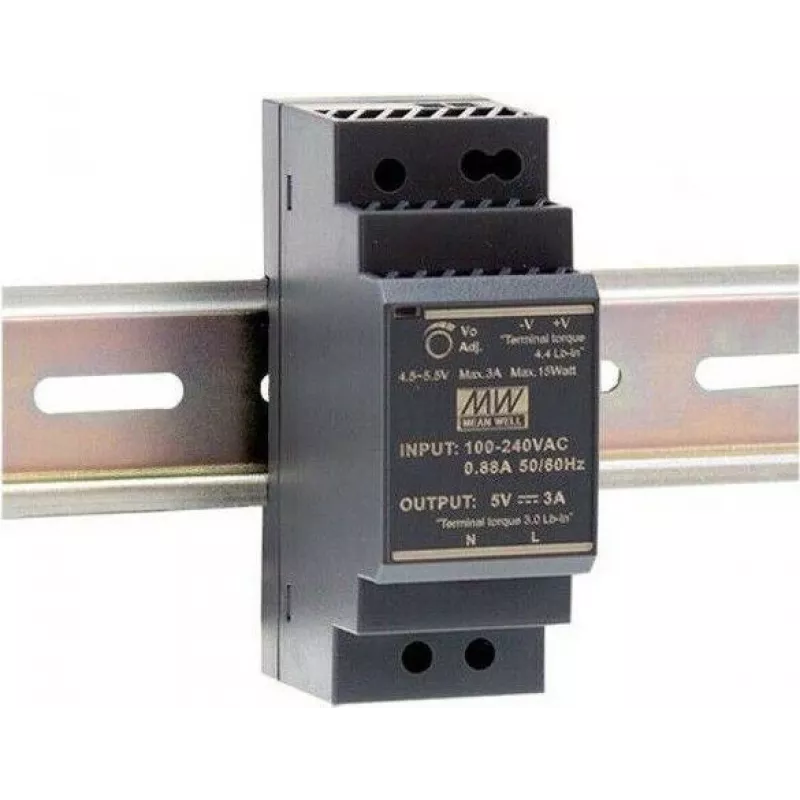

Maitinimo adapteris MEAN WELL HDR-30-5 30W 5V 85-264V

MEAN WELL HDR-30-5 yra itin plonas AC-DC maitinimo šaltinis, montuojamas ant DIN bėgelio. Jis skirtas valdymo spintoms ir pramoniniams įrenginiams, kuriems reikalinga stabili 5 VDC įtampa. Dėl kompaktiškų matmenų (35 × 54,5 × 90 mm) šis maitinimo šaltinis idealiai tinka erdvės taupymui valdymo skydeliuose.

Privalumai

HDR-30-5 užtikrina pastovią 5 VDC išėjimo įtampą, maksimalią 3 A srovę ir 30 W galią. Platus kintamosios srovės įėjimo diapazonas (85–264 VAC) leidžia jį naudoti su įvairiomis tinklo įtampomis. Atitinka RoHS reikalavimus ir yra klasifikuojamas kaip ribotos galios šaltinis (LPS), užtikrinantis aukštą saugos lygį.

Tinka

• Valdymo spintoms ir automatikos sistemoms
• Pramoninei ir pastatų valdymo įrangai
• Integruotai elektronikai, kuriai reikia 5 VDC maitinimo
• DIN bėgelio maitinimo sistemų remontui ar atnaujinimui

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis (MPN): HDR-30-5
• Įėjimo įtampa: 85–264 VAC
• Išėjimo įtampa / srovė: 5 VDC / 3 A
• Išėjimo galia: 30 W
• Formos faktorius: Itin plonas DIN bėgelis
• Matmenys: 35 × 54,5 × 90 mm
• Atitinka RoHS; LPS sertifikuotas

Kaip naudoti

Pritvirtinkite įrenginį ant standartinio DIN bėgelio tinkamoje elektros spintoje. Prijunkite kintamosios srovės įėjimą (85–264 VAC) prie įėjimo gnybtų, laikydamiesi vietinių laidų instaliacijos taisyklių ir užtikrindami tinkamą įžeminimą. Prijunkite 5 VDC išėjimą prie apkrovos, laikydamiesi poliškumo ir neviršydami 3 A maksimalios srovės. Patikrinkite jungtis ir įjunkite maitinimą; prieš prijungdami jautrią įrangą, išmatuokite išėjimo įtampą, kad įsitikintumėte, jog ji atitinka nustatytą vertę.

Rekomendacijos

Montuokite HDR-30-5 vėdinamoje spintoje, atokiau nuo tiesioginių šilumos šaltinių. Užtikrinkite, kad bendra apkrova neviršytų 3 A, ir palikite pakankamai vietos laidams. Kritinėse programose apsvarstykite galimybę pridėti apsaugą nuo viršįtampių ir reguliariai tikrinti gnybtų jungčių patikimumą.
