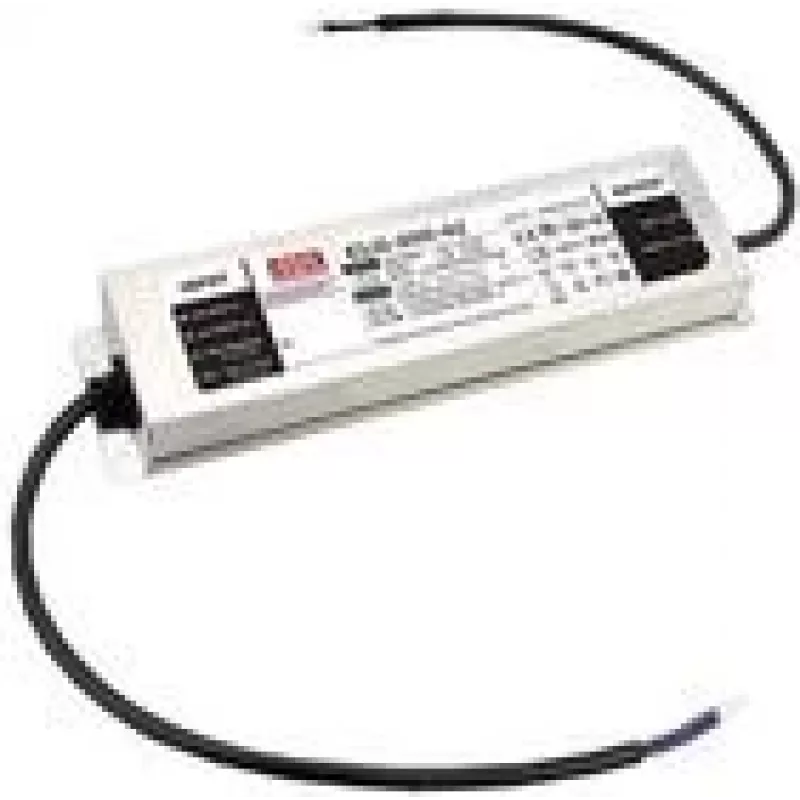

LED tvarkyklė MEAN WELL ELG-200-24B-3Y Išėjimo galia 200 W IP20

MEAN WELL ELG-200-24B-3Y yra kintamosios srovės ir nuolatinės srovės vienos išvesties LED tvarkyklė, užtikrinanti tiek pastovią įtampą, tiek pastovią srovę (CV+CC) su aktyviu galios faktoriaus korektoriumi (PFC). Skirta 24 VDC išėjimui iki 8,4 A. Turi trijų laidų kintamosios srovės įvestį, kabelinę išvestį ir palaiko reguliavimą 0–10 VDC arba PWM/varžos signalais. Įrenginys skirtas vidaus apšvietimo užduotims ir pasižymi praktiškais matmenimis, leidžiančiais integruoti į šviestuvus ar korpusus.

Privalumai

Ši LED tvarkyklė tiekia kombinuotą CV ir CC išėjimą, užtikrindama stabilų LED darbą, ir apima galios faktoriaus korekciją, gerinančią efektyvumą tinkle. Palaiko kelis reguliavimo būdus (0–10 VDC ir PWM/varža) bei teikia 24 VDC, 8,4 A išėjimą, tinkamą 200 W apkrovoms. Kabelinė išvestis ir kompaktiška forma supaprastina montavimą vidaus apšvietimo sistemose.

Tinka

• Vidaus LED apšvietimo šviestuvams, kuriems reikia 24 VDC maitinimo
• Linijinėms LED juostoms ir modulinėms LED plokštėms iki 200 W
• Programoms, kurioms reikalingas 0–10 V arba PWM reguliavimas

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis (MPN): ELG-200-24B-3Y
• Išėjimo įtampa: 24 VDC
• Išėjimo srovė: 8,4 A
• Išėjimo galia: 200 W
• Įėjimo įtampos diapazonas: 100–305 VAC
• Reguliavimas: 0–10 VDC arba PWM/varža
• Apsaugos klasė / sandarumas: IP20

Kaip naudoti

Prijunkite trijų laidų kintamosios srovės įvestį prie suderinamo maitinimo šaltinio, esančio 100–305 VAC diapazone, laikydamiesi vietinių laidų standartų. Prijunkite 24 VDC išėjimo kabelius prie LED apkrovos, užtikrindami, kad bendra apkrova neviršytų 200 W arba 8,4 A. Naudokite reguliavimo gnybtus ryškumui valdyti su 0–10 VDC valdikliu arba suderinamu PWM/varžos reguliavimo įrenginiu. Pritvirtinkite tvarkyklę tinkamame vidaus šviestuve arba korpuse, atitinkančiame IP20 reitingą.

Rekomendacijos

Montuokite tvarkyklę sausoje, vėdinamoje patalpoje ir užtikrinkite tinkamą aušinimą bei kabelių įtempimo mažinimą. Patikrinkite reguliavimo įrenginių suderinamumą ir įsitikinkite, kad bendra LED apkrova neviršija nurodytų ribų, kad būtų išvengta perkaitimo ar sumažėjusio tarnavimo laiko.
