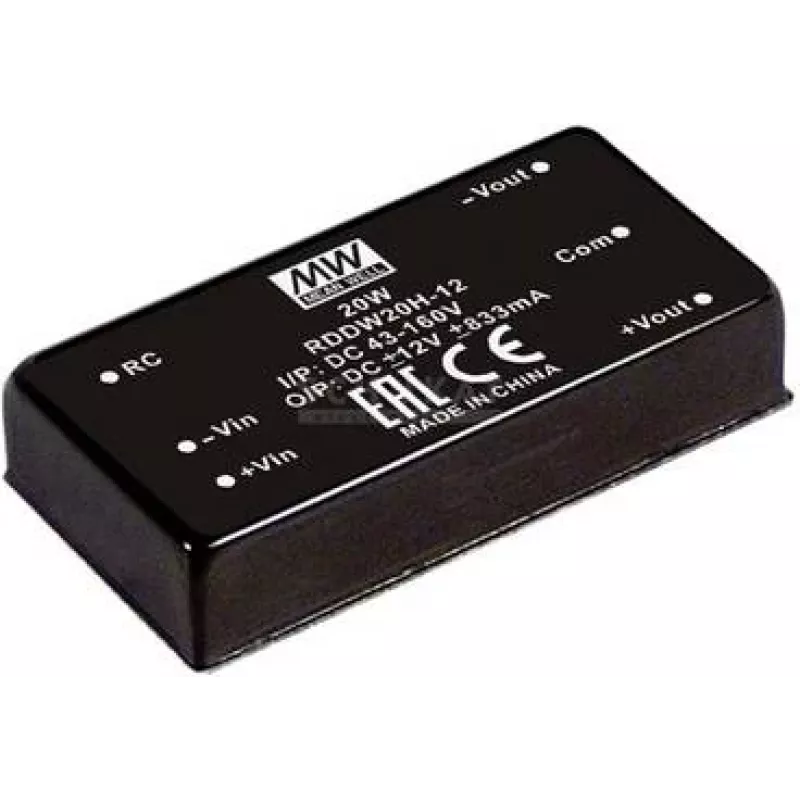

Maitinimo keitiklis/inverteris MEAN WELL RDDW20F-12 — 20 W, 12 V, 0,835 A, RoHS

MEAN WELL RDDW20F-12 yra kompaktiškas nuolatinės srovės (DC-DC) keitiklis, skirtas geležinkelio ir pramonės sistemoms, kurioms reikalinga dviejų polių ±12 V įtampa. Jis užtikrina stabilų maitinimą įterptinėms valdymo plokštėms, jutikliams ir signalų kondicionieriams, kai turima tik vieno polių nuolatinė įtampa. Dėl plačios įėjimo įtampos diapazono (9–36 VDC) šis keitiklis lengvai integruojamas į įvairias transporto ir pramonės sistemas.

Kodėl verta rinktis šį keitiklį?

RDDW20F-12 išsiskiria simetriškais ±12 V išėjimais, kurie būtini operaciniams stiprintuvams, analoginiams grandynams ir kitiems dvipolio maitinimo komponentams. 1,5 kVDC įėjimo-išėjimo izoliacija apsaugo nuo trikdžių ir didina sistemos saugumą. DIP montažas per skylutes leidžia lengvai integruoti keitiklį į esamas plokštes, o nuotolinio įjungimo/išjungimo funkcija suteikia lankstumo energijos valdymui.

Pagrindinės techninės charakteristikos

• Gamintojas: MEAN WELL
• Modelis: RDDW20F-12
• Išėjimo galia: 20 W
• Įėjimo įtampa: 9–36 VDC
• Išėjimo įtampa: ±12 VDC, ±0,835 A
• Izoliacija: 1,5 kVDC tarp įėjimo ir išėjimo
• Korpusas: DIP montažas per skylutes
• Valdymas: Nuotolinis įjungimas/išjungimas
• Sertifikatai: RoHS
• Matmenys/svoris: 50,8 mm gylis, apie 35 g (gamintojo duomenys)

Kaip naudoti?

Prijunkite maitinimo šaltinį (9–36 VDC) prie įėjimo gnybtų, laikydamiesi poliškumo. ±12 V išėjimus junkite prie apkrovos, užtikrindami, kad bendra galia neviršytų 20 W, o kiekvienos šakos srovė neviršytų ±0,835 A. Nuotolinio valdymo kaištį naudokite pagal gamintojo logikos lygių specifikaciją. Laikykitės tinkamų atstumų ir izoliacijos reikalavimų ant spausdintinės plokštės, kad išlaikytumėte 1,5 kV izoliacijos lygį.
