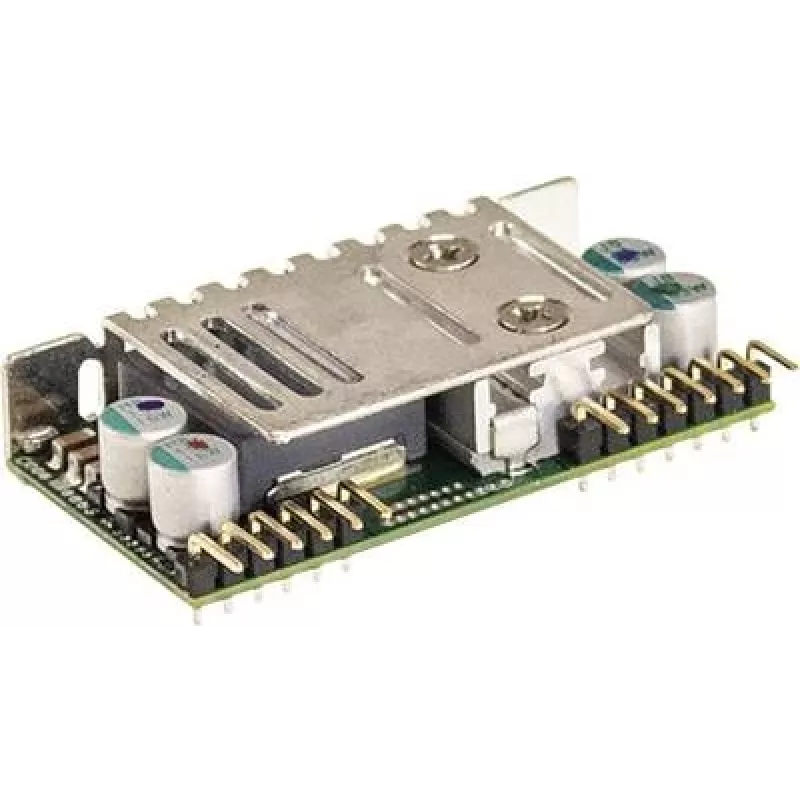

Nuolatinės srovės keitiklis MEAN WELL NID100-12, 100 W, 12 V išėjimas, 20–53 V įėjimas

MEAN WELL NID100-12 – tai kompaktiškas, neizoliuotas nuolatinės srovės keitiklis, skirtas tiekti stabilią 12 V įtampą iš plataus 20–53 V įėjimo šaltinio. Šis modulis yra itin tinkamas įterptinėms sistemoms, pramoninei elektronikai, LED apšvietimui ir mobiliems įrenginiams, kur svarbūs maži matmenys, lengvas svoris ir efektyvus energijos konvertavimas.

Problemos sprendimas

Dažnai inžinieriai susiduria su iššūkiu gauti patikimą 12 V maitinimą iš kintamos įtampos šaltinių, tokių kaip akumuliatoriai ar transporto priemonių tinklai. NID100-12 šią problemą išsprendžia siūlydamas platų įėjimo įtampos diapazoną, aukštą efektyvumą ir kompaktišką SIP tipo montavimą tiesiai ant spausdintinės plokštės. Dėl neizoliuotos topologijos pasiekiamas didelis naudingumo koeficientas, o nuotolinio įjungimo/išjungimo funkcija leidžia lanksčiai valdyti maitinimo seką.

Pagrindinės techninės specifikacijos

• Išėjimo galia: 100 W
• Išėjimo įtampa: 12 V DC
• Maksimali išėjimo srovė: 7.5 A
• Įėjimo įtampos diapazonas: 20–53 V DC
• Topologija: neizoliuotas DC-DC keitiklis
• Korpuso tipas: atviras rėmas, SIP montavimui ant PCB
• Matmenys: gylis 50.8 mm, aukštis 12 mm
• Svoris: apie 35 g
• Valdymas: nuotolinis įjungimas/išjungimas
• Atitiktis: RoHS

Naudojimo rekomendacijos

Modulį montuokite tiesiai ant PCB, naudodami SIP kaiščius. Prie įėjimo prijunkite 20–53 V nuolatinės srovės šaltinį, laikydamiesi poliškumo ir naudodami blokuojančius kondensatorius triukšmui sumažinti. Išėjimo apkrova neturi viršyti 7.5 A. Nuotolinio valdymo kaištį naudokite pagal sistemos reikalavimus. Užtikrinkite tinkamą šilumos išsklaidymą, ypač dirbant arti maksimalios galios.
