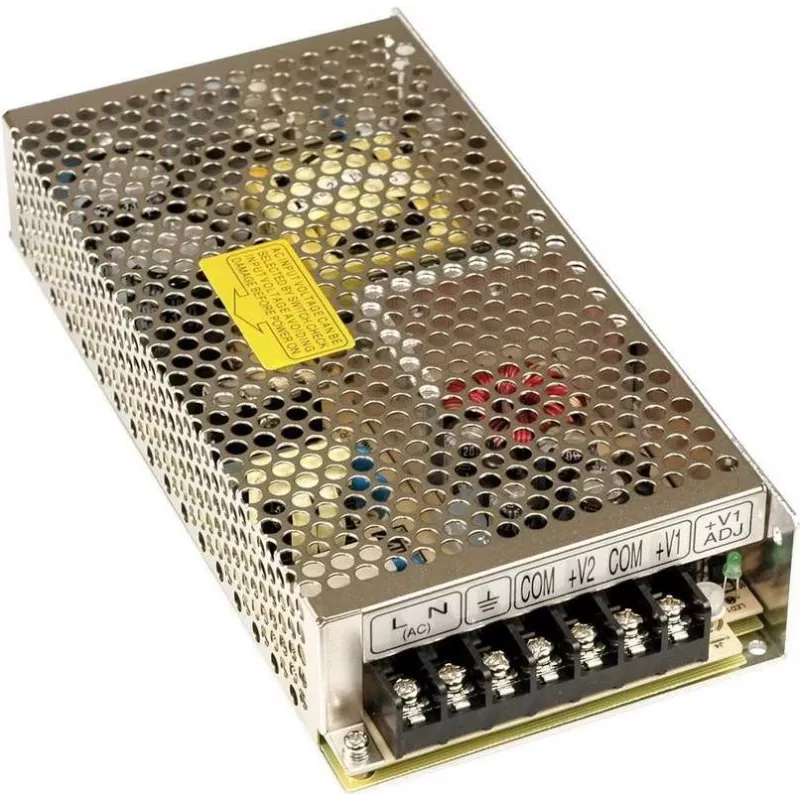

MEAN WELL RD-125B 125W dvigubos išėjimo įtampos AC/DC maitinimo šaltinis 5V 15A ir 12V 8A, uždarame korpuse, tvirtinamas prie šasi

Vienas kompaktiškas įrenginys, du stabilūs maitinimo kanalai – 5 V ir 12 V – iš karto. RD-125B praplečia projektavimo galimybes: nebereikia dviejų atskirų keitiklių, mažėja laidų, vietos spintelėje ir bendra sistemos kaina. 125 W nuolatinės galios su universaliu 88–264 VAC įėjimu pakanka tiek Europos 230 V, tiek Šiaurės Amerikos 120 V tinklui – jokio rankinio perjungimo.

Kodėl verta rinktis

• Dvi išėjimo įtampos: +5 VDC iki 15 A ir +12 VDC iki 8 A, bendra 125 W galia
• Platus įėjimo diapazonas: 88–264 VAC arba 125–373 VDC, 47–63 Hz
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis abiejuose kanaluose
• Natūralus oro aušinimas – jokių ventiliatorių, jokių judančių dalių, tyli veikla
• Uždaras metalinis korpusas, tvirtinimas prie šasi varžtiniais gnybtais
• CH1 išėjimo įtampa reguliuojama ±10 % vidiniu potenciometru
• Mažas pulsavimas ir triukšmas: 80 mVp-p prie 5 V, 120 mVp-p prie 12 V
• Saugos sertifikatai: UL60950-1, TUV EN60950-1, CB, CE

Kaip naudojama praktikoje

Valdymo spintelėje RD-125B vienu metu maitina loginius grandynus, jutiklius, reles ir mažus variklius. 5 V kanalas skirtas mikrovaldikliams ir skaitmeninei elektronikai, 12 V – ventiliatoriams, solenoidams ar analoginiams sąsajoms. Kadangi aušinama konvekcija, maitinimo šaltinį galima montuoti sandariuose korpusuose ar dulkėtose patalpose, kur ventiliatoriniai įrenginiai greitai sugestų. ±10 % reguliavimas 5 V išėjime leidžia kompensuoti įtampos kritimą ilguose kabeliuose. 16 ms palaikymo laikas esant pilnai apkrovai padeda išvengti trumpalaikių tinklo pertraukimų – prijungta įranga nesugenda ir nepersikrauna.

Techniniai duomenys

• Prekės ženklas: MEAN WELL
• Modelis: RD-125B
• MPN: RD-125B
• EAN: 4021087014960
• Išėjimo galia: 125 W
• 1 išėjimas: +5 VDC, 0–15 A
• 2 išėjimas: +12 VDC, 0–8 A
• Įėjimo įtampa: 88–264 VAC / 125–373 VDC
• Įėjimo dažnis: 47–63 Hz
• Naudingumo koeficientas: 80 % (tipinis)
• Pulsavimas ir triukšmas: 80 mVp-p (5 V), 120 mVp-p (12 V)
• Įsijungimo ir kilimo laikas: 800 ms, 50 ms esant 230 VAC pilnai apkrovai
• Palaikymo laikas: 16 ms esant 230 VAC pilnai apkrovai
• Darbinė temperatūra: -25 … +70 °C
• Aušinimas: natūrali oro konvekcija
• Montavimas: prie šasi, uždarame korpuse
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis
• Saugos standartai: UL60950-1, TUV EN60950-1, CB, CE

Pastaba

Inžinieriams ir integratoriams, kuriems reikia patikimo dviejų kanalų nuolatinės srovės maitinimo tvirtame, be ventiliatoriaus korpuse, RD-125B yra patikrintas darbinys. Konservatyvūs parametrai ir visa apsaugų sistema užtikrina ilgą tarnavimo laiką net ir sudėtingomis pramoninėmis sąlygomis.
