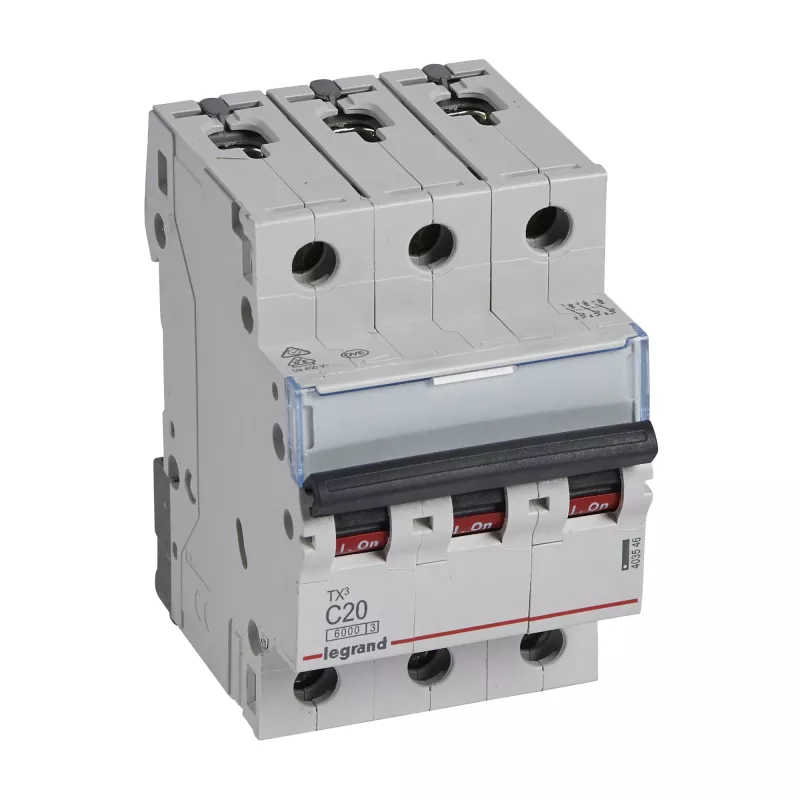

Legrand 403546 TX3 automatinis jungiklis C20A 6kA 3M

Legrand 403546 TX3 yra trijų polių miniatiūrinis automatinis jungiklis, skirtas elektros instaliacijų apsaugai nuo perkrovų ir trumpųjų jungimų. Įrenginys pasižymi C tipo išjungimo charakteristika, vardine srove 20 A ir išjungimo galia 6 kA. Jis montuojamas ant standartinės DIN bėgelio ir tinka naudoti gyvenamųjų bei komercinių pastatų skirstomuosiuose skyduose, kur reikalinga trijų polių apsauga.

Privalumai

Jungiklis užtikrina selektyvią ir patikimą apsaugą: C charakteristika subalansuoja jautrumą variklių paleidimo srovėms ir greitą atsaką į trumpuosius jungimus. Kompaktiškas 3 modulių plotis leidžia efektyviai išnaudoti vietą skirstomuosiuose skyduose. Su 6 kA išjungimo galia ir aukšta gamybos kokybe šis įrenginys užtikrina stabilų veikimą tipinėse pastatų elektros grandinėse. DIN bėgelio suderinamumas supaprastina montavimą ir keitimą esamuose skyduose.

Pagrindinės techninės specifikacijos

• Tipas: C charakteristika
• Vardinė srovė: 20 A
• Išjungimo galia: 6 kA
• Polių skaičius: 3
• Plotis: 3 moduliai (52,5 mm)
• Montavimas: ant DIN bėgelio

Naudojimas

Sumontuokite jungiklį ant DIN bėgelio skirstomajame skyde, užtikrindami tinkamą orientaciją ir tvirtą mechaninį fiksavimą. Prijunkite fazinius laidus prie atitinkamų gnybtų, laikydamiesi rekomenduojamo priveržimo momento. Patikrinkite, ar jungiklio parametrai atitinka saugomą grandinę ir ar jis koordinuotas su aukštesnės bei žemesnės pakopos apsaugos įrenginiais. Po montavimo įjunkite jungiklį ir patikrinkite jo veikimą esant normaliai apkrovai.

Rekomendacijos

Prieš montuodami patikrinkite laidų skerspjūvius ir gnybtų priveržimo momentus pagal vietinius elektros instaliacijos reikalavimus. Koordinuokite C20A jungiklį su aukštesnės pakopos apsauga, kad būtų užtikrinta selektyvumas. Periodiškai tikrinkite jungtis ir patį jungiklį dėl nusidėvėjimo, perkaitimo ar korozijos požymių; pastebėję pablogėjimą, pakeiskite.
