Automatinis jungiklis Legrand 419169 B16A 3P 6kA – 16 A, 3 polių, 6 kA išjungimo galia

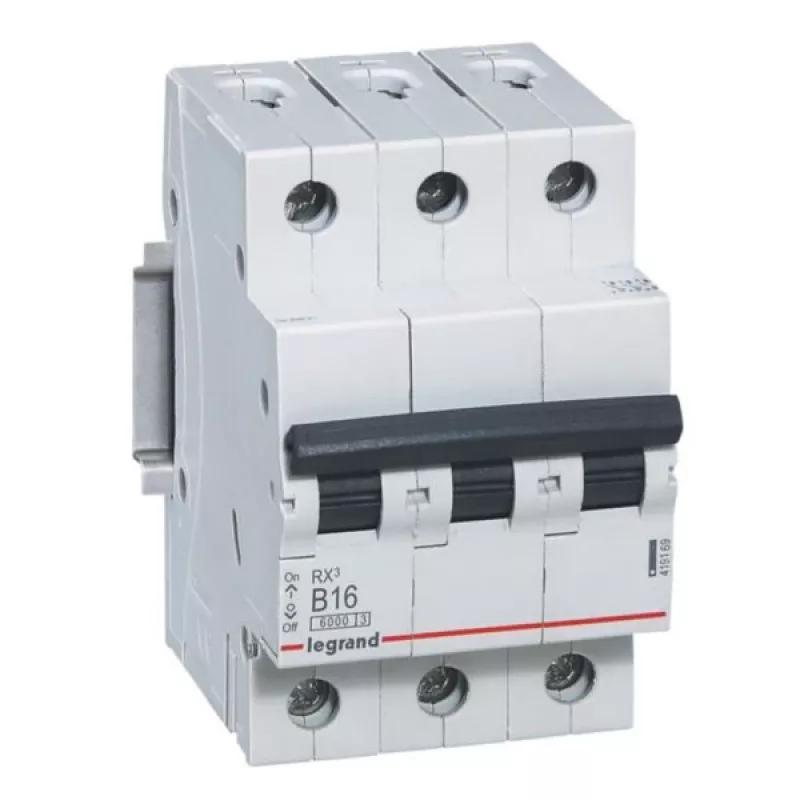

Legrand 419169 B16A yra trijų polių miniatiūrinis automatinis jungiklis, skirtas 16 A vardinei srovei ir 6 kA išjungimo galiai. Šis įrenginys montuojamas trifaziuose skirstomuosiuose skyduose ir užtikrina apsaugą nuo perkrovų bei trumpųjų jungimų. Dėl kompaktiško DIN bėgelio korpuso ir standartinių matmenų jis lengvai integruojamas į esamus ar naujus skydus, užtikrinant patikimą grandinių atjungimą avarijų metu bei palengvinant techninę priežiūrą.

Pagrindiniai privalumai

Šis automatinis jungiklis pasižymi šilumine-magnetine išjungimo charakteristika, kuri tiksliai reaguoja į perkrovas (šiluminis elementas) ir trumpuosius jungimus (magnetinis elementas). 6 kA išjungimo galia leidžia jį naudoti tipinėse trifazėse grandinėse, o 16 A vardinė srovė tinka vidutinės galios apkrovoms, pvz., apšvietimui, kištukiniams lizdams ar smulkiems varikliams. Įrenginys atitinka tarptautinius standartus ir yra suderinamas su daugeliu skirstomųjų skydų gamintojų.

Pagrindinės techninės specifikacijos

• Vardinė srovė: 16 A
• Polių skaičius: 3 (3P)
• Išjungimo galia: 6 kA (pagal IEC/EN 60898-1)
• Montavimas: ant DIN bėgelio (35 mm)
• Išjungimo charakteristika: B (nuo 3 iki 5 kartų vardinės srovės)
• Gamintojas: Legrand
• Modelio numeris: 419169

Naudojimo instrukcija

Įrenkite jungiklį ant DIN bėgelio trifaziame skirstomajame skyde, laikydamiesi vietinių elektros instaliacijos taisyklių. Prijunkite fazinius laidus prie atitinkamų gnybtų (L1, L2, L3) ir, jei reikia, neutralų laidą. Priveržkite gnybtų varžtus pagal gamintojo nurodytą sukimo momentą. Prieš įjungdami patikrinkite grandinės izoliaciją. Jei jungiklis išjungė grandinę, prieš vėl įjungdami pašalinkite gedimo priežastį.

Rekomendacijos

Montavimą ir bandymus turėtų atlikti kvalifikuotas elektrikas. Rekomenduojama suderinti apsaugą su aukštesnės pakopos įrenginiais ir laikytis vietinių laidų taisyklių, ypač jei grandinėje yra variklių ar didelių įsijungimo srovių.
