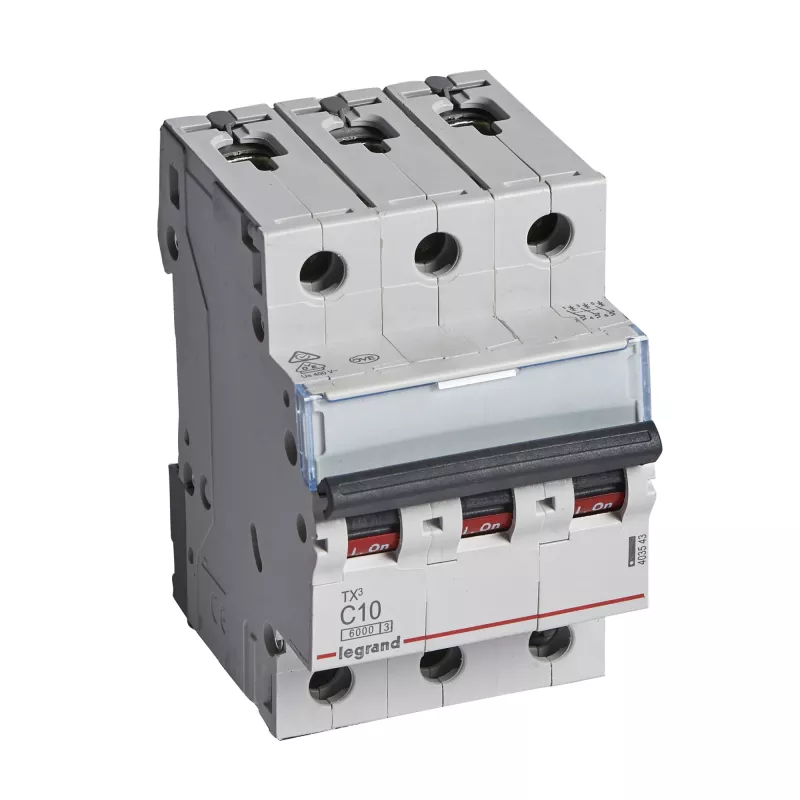

Legrand TX3 automatinis jungiklis C charakteristika 3 poliai 10 A

Legrand TX3 C10A 3 polių automatinis jungiklis skirtas patikimai trifazių žemos įtampos elektros grandinių apsaugai. Su C charakteristika ir 10 A vardine srove šis 3 modulių pločio įrenginys užtikrina apsaugą nuo perkrovų ir trumpųjų jungimų gyvenamosiose ir lengvose komercinėse instaliacijose. 6 kA trumpojo jungimo išjungimo galia ir kompaktiškas DIN bėgelio formatas leidžia jį montuoti skirstomuosiuose skyduose, kur svarbūs tiek saugumas, tiek vietos taupymas.

Privalumai

Jungiklis sujungia apibrėžtą išjungimo kreivę (C tipas) su 10 A vardine srove, užtikrindamas selektyvų atsaką į perkrovas ir vidutinius trumpuosius jungimus, tuo pačiu išvengdamas klaidingų išjungimų dėl variklių paleidimo srovių. 3 polių konfigūracija leidžia vienu metu atjungti visas fazes, padidindama saugumą trifazėse grandinėse. 6 kA išjungimo galia atitinka įprastus gyvenamųjų ir smulkių komercinių tinklų reikalavimus. 3 modulių plotis palengvina montavimą standartiniuose skirstomuosiuose skyduose su DIN bėgeliu.

Pagrindinės techninės specifikacijos

• Tipas: Legrand TX3
• Charakteristika: C
• Polių skaičius: 3
• Vardinė srovė: 10 A
• Trumpojo jungimo išjungimo galia: 6 kA
• Montavimas: ant DIN bėgelio
• Plotis: 3 moduliai (52,5 mm)

Naudojimas

Sumontuokite jungiklį ant standartinio DIN bėgelio skirstomajame skyde, užtikrindami teisingą padėtį ir patikimą fiksaciją. Prijunkite įeinančius ir išeinančius laidus prie atitinkamų fazių gnybtų, laikydamiesi rekomenduojamo priveržimo momento, ir atlikite visus sujungimus išjungę maitinimą. Naudokite jungiklį trifazės grandinės apsaugai: įjunkite į ON padėtį normaliam darbui, o išjunkite į OFF priežiūros ar gedimų šalinimo metu. Po bet kokio išjungimo dėl gedimo prieš vėl įjungdami patikrinkite grandinę.

Rekomendacijos

Įsitikinkite, kad 10 A vardinė srovė ir C charakteristika atitinka numatomos grandinės apkrovos pobūdį. Derinkite su aukštesnės pakopos apsaugos įrenginiais, kad būtų užtikrinta selektyvumas. Periodiškai tikrinkite gnybtų priveržimą ir izoliacijos būklę skirstomajame skyde. Instaliacijose, kuriose galimi dideli trumpojo jungimo srovės lygiai arba taikomi specialūs reikalavimai, vadovaukitės atitinkamais standartais ir pasikonsultuokite su kvalifikuotu elektriku.
