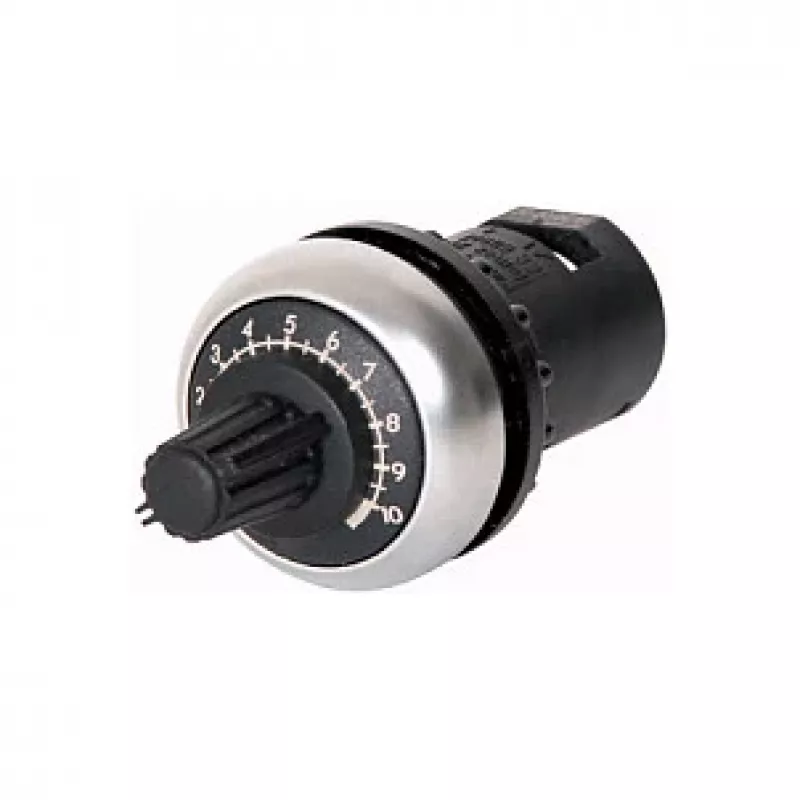

Eaton M22-R10K Potenciometro priekinis elementas, 10 kOhm, tiesinė charakteristika, vieno apsisukimo, montuojamas priekyje, IP66/IP67/IP69K

Kai įprasti skydiniai potenciometrai reikalauja papildomų apsauginių gaubtų ar adapterių plokščių, Eaton M22-R10K montuojamas tiesiai į standartinę 22,5 mm angą ir užtikrina IP69K priekinę apsaugą kaip pagrindinę konstrukcijos dalį. Šis priekinis elementas sujungia tikslią 10 kOhm tiesinę varžos kreivę su vieno apsisukimo rotaciniu valdymu, užtikrindamas nuspėjamą ir sklandų reguliavimą be negyvų zonų ar sudėtingos kalibracijos. Sukurtas Eaton M22 modulinei sistemai, jis lengvai jungiasi su M22 kontaktų blokais, leidžiančiais greitą ir be įrankių montavimą pramoniniuose valdymo skyduose, operatorių stotyse ir HMI korpusuose.

Privalumai

• 10 kOhm tiesinė charakteristika – tiesioginis ir pakartojamas išėjimo signalo atitikimas
• Vieno apsisukimo rotacinis valdymas su 6 mm velenu standartinėms rankenėlėms
• Montavimas priekiniame skydelyje į 22,5 mm angą, nereikia papildomo sandarinimo
• Aukšta apsaugos klasė: IP66, IP67 ir IP69K priekinėje dalyje
• Suderinamas su Eaton M22 kontaktų blokais moduliniam sujungimui
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +70 °C
• Atitinka CE, UL, CSA, CCC, EAC ir RoHS standartus

Kasdienis naudojimas

Sumontuotas valdymo skyde ar operatoriaus stotyje, M22-R10K suteikia lytėjimu jaučiamą ir patikimą būdą reguliuoti tokius parametrus kaip greitis, padėtis ar nustatytosios vertės. Jo tiesinė varžos charakteristika užtikrina tiesioginį ryšį tarp rankenėlės pasukimo ir išėjimo signalo, supaprastindama kalibravimą ir vartotojo sąveiką. Trys gnybtai lengvai jungiami prie suderinamų M22 kontaktų blokų, leidžiančių greitą integraciją į esamas automatizavimo architektūras. Patvarus priekinis sandariklis atlaiko aukšto slėgio plovimą ir dulkių aplinką, todėl tinka maisto perdirbimo, pakavimo mašinoms ir lauko įrenginiams.

Išsamios specifikacijos

• Varžos vertė: 10 kOhm
• Produkto tipas: Potenciometro priekinis elementas
• Serija: Eaton M22
• Montavimo būdas: Priekinis skydelio montavimas
• Montavimo angos skersmuo: 22,5 mm
• Elektrinė charakteristika: Tiesinė
• Apsisukimų skaičius: Vienas apsisukimas
• Valdiklio tipas: Rotacinis (reikia atskiros rankenėlės)
• Veleno skersmuo: 6 mm
• Gnybtų skaičius: 3
• Jungimo tipas: Suderinamas su M22 kontaktų blokais
• Galia: 0,5 W
• Apsaugos klasė (priekyje): IP66, IP67, IP69K
• Darbinės temperatūros diapazonas: -25 iki +70 °C
• Atitiktis: CE, UL, CSA, CCC, EAC, RoHS
• Paskirtis: Pramoninis valdymas, automatizavimas, HMI

Baigiamoji pastaba

Skydams, kuriuose atliekamas plovimas, arba dulkėtoms procesų aplinkoms M22-R10K pašalina įprastą kompromisą tarp sandarumo ir montavimo paprastumo – vienas komponentas, be papildomų gaubtų, be nuolaidų.
