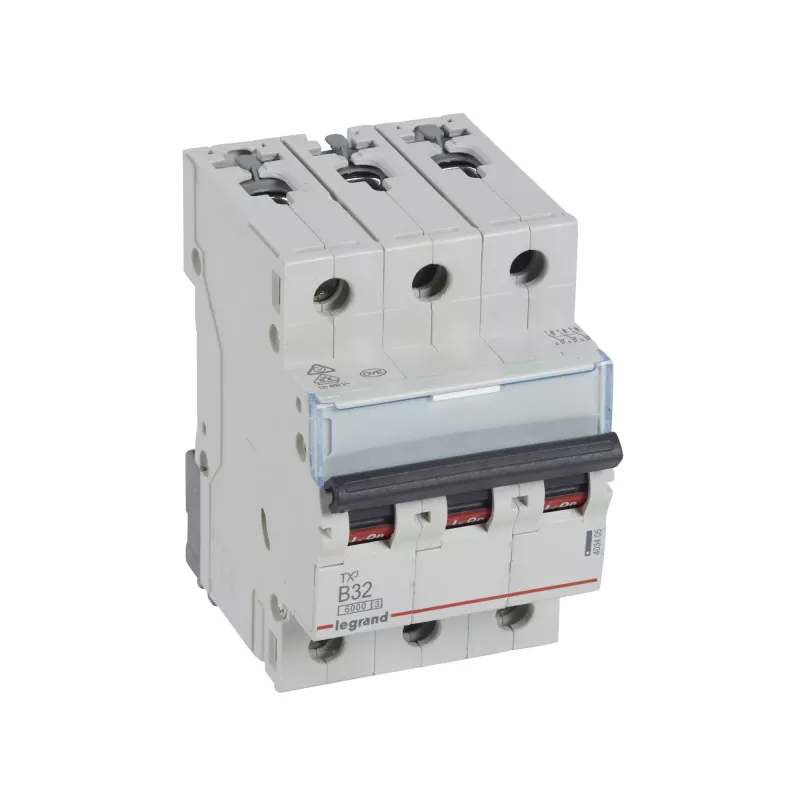

Automatinis jungiklis Legrand Tx3 B32A 6kA 3-polių (403405)

Legrand Tx3 B32A yra kompaktiškas automatinis jungiklis, skirtas apšvietimo ir galios grandinių apsaugai gyvenamuosiuose bei komerciniuose skirstomuosiuose skyduose. Su B tipo išjungimo charakteristika ir 32 A vardine srove šis įrenginys užtikrina patikimą viršsrovių ir trumpųjų jungimų atjungimą iki 6 kA. Trijų polių konfigūracija leidžia vienu metu atjungti visas fazes, todėl jis tinkamas trifazėms grandinėms ir moduliniam montavimui ant DIN bėgelio skirstomuosiuose skyduose.

Privalumai

B tipo išjungimo kreivė kartu su 32 A srove užtikrina jautrią apsaugą nuo vidutinių įsijungimo srovių, tuo pačiu patikimai atjungdama viršsroves. 6 kA pertraukimo galia atitinka įprastus mažų įrenginių saugos reikalavimus ir užtikrina patikimą trumpųjų jungimų pertraukimą. Trijų polių konstrukcija užtikrina koordinuotą fazių atjungimą ir supaprastina trifazių sistemų laidų sujungimą. Kompaktiškas modulinis formatas suderinamas su standartiniu DIN bėgeliu ir lengvai integruojamas į skirstomuosius skydu.

Pagrindinės specifikacijos

• Tipas: B charakteristika, 32 A vardinė srovė
• Pertraukimo galia: 6 kA pagal IEC/EN 60898-1
• Polių skaičius: 3-polių (3P)
• Montavimas: Ant DIN bėgelio (modulinis)
• Standartai: IEC/EN 60898-1

Naudojimas

Sumontuokite jungiklį ant standartinio DIN bėgelio skirstomajame skyde, laikydamiesi vietinių elektros instaliacijos taisyklių. Prijunkite tiekimo laidus prie linijos gnybtų, o apkrovos laidus prie apkrovos pusės, užtikrindami teisingą fazių seką trifazėse sistemose. Priveržkite gnybtus pagal gamintojo rekomenduojamą sukimo momentą ir patikrinkite, ar jungiklis tvirtai užfiksuotas ant bėgelio. Po laidų sujungimo įjunkite jungiklį į ON padėtį ir išbandykite grandinę be apkrovos, tada palaipsniui pridėkite apkrovą, stebėdami, ar nėra klaidingų išjungimų.

Rekomendacijos

Naudokite šį jungiklį grandinėse, kuriose tinka B charakteristika – tipinėse apšvietimo ir bendrosios paskirties galios grandinėse su ribotomis įsijungimo srovėmis. Koordinuokite su aukštesnės ir žemesnės pakopos apsaugos įtaisais, kad būtų užtikrinta selektyvumas, ir laikykitės vietinių taisyklių, parenkant laidininkus bei apsaugos įtaisus pagal nuolatinę srovę ir gedimo sąlygas.
