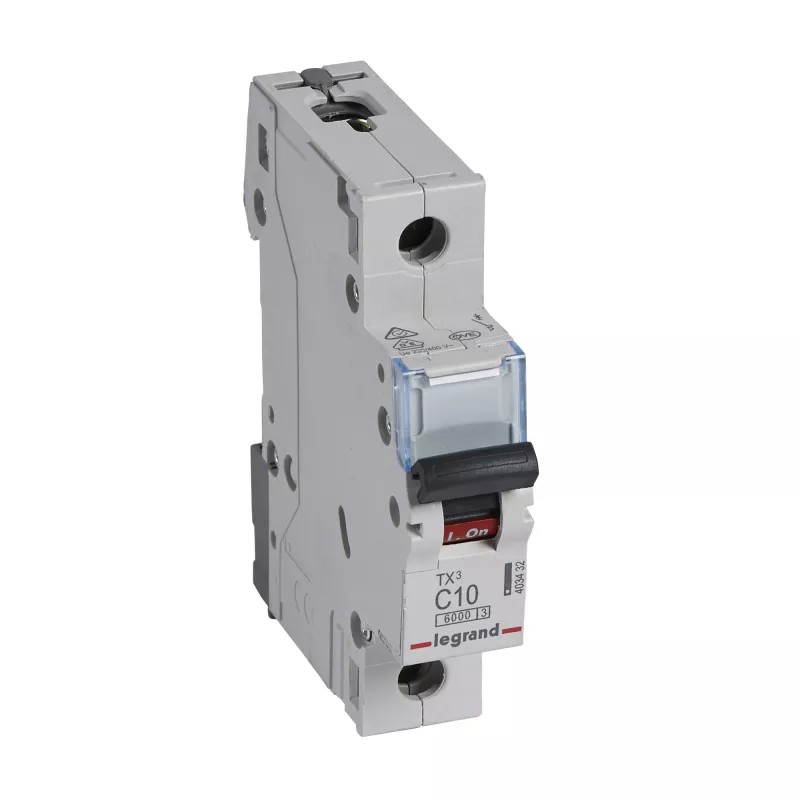

Legrand TX3 automatinis jungiklis 1 polius C charakteristika 10A 6kA

Legrand TX3 C10A yra vienpolio konstrukcijos miniatiūrinis automatinis jungiklis, skirtas apsaugoti elektros grandines nuo perkrovų ir trumpųjų jungimų gyvenamosiose bei komercinėse elektros instaliacijose. Dėl C tipo išjungimo charakteristikos šis jungiklis ypač tinka grandinėms, kuriose pasireiškia vidutinės įsijungimo srovės, pvz., apšvietimui su elektroniniais balastais ar smulkiems varikliams.

Kaip tai sprendžia problemą

Jungiklis užtikrina patikimą šiluminę-magnetinę apsaugą: šiluminis elementas reaguoja į ilgalaikes perkrovas, o magnetinis – į staigius trumpuosius jungimus. 6 kA išjungimo galia atitinka daugumos standartinių namų ir lengvosios komercijos instaliacijų reikalavimus. Kompaktiškas 1 modulio plotis leidžia taupyti vietą skirstomuosiuose skyduose, o montavimas ant DIN bėgelio yra paprastas ir greitas.

Pagrindinės techninės specifikacijos

• Tipas: Legrand TX3, vienpolis
• Išjungimo charakteristika: C (vidutinė įsijungimo srovė)
• Vardinė srovė: 10 A
• Išjungimo galia: 6 kA
• Plotis: 1 modulis (17,5 mm)
• Montavimas: Ant 35 mm DIN bėgelio
• Apsauga: Nuo perkrovų ir trumpųjų jungimų

Jungiklis montuojamas skirstomajame skyde ant standartinio DIN bėgelio. Fazinis laidas jungiamas prie įėjimo gnybto, o apkrovos laidas – prie išėjimo gnybto. Priveržkite gnybtus rekomenduojamu sukimo momentu. Įsitikinkite, kad neutralus ir apsauginis laidininkai yra tinkamai prijungti. Įjungę jungiklį, patikrinkite grandinės veikimą. Laikykitės vietinių elektros instaliacijos taisyklių.
