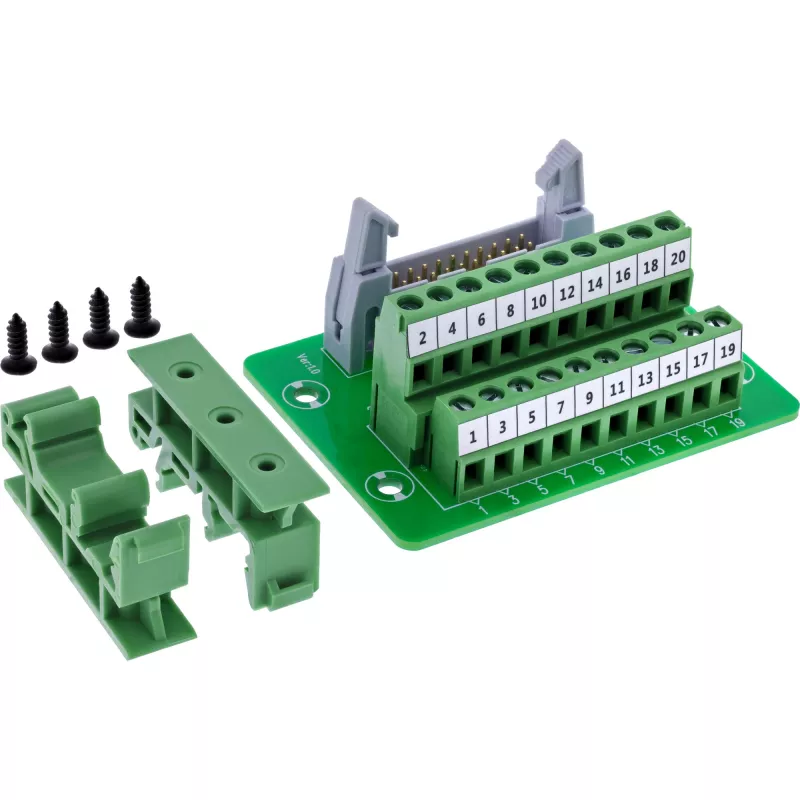

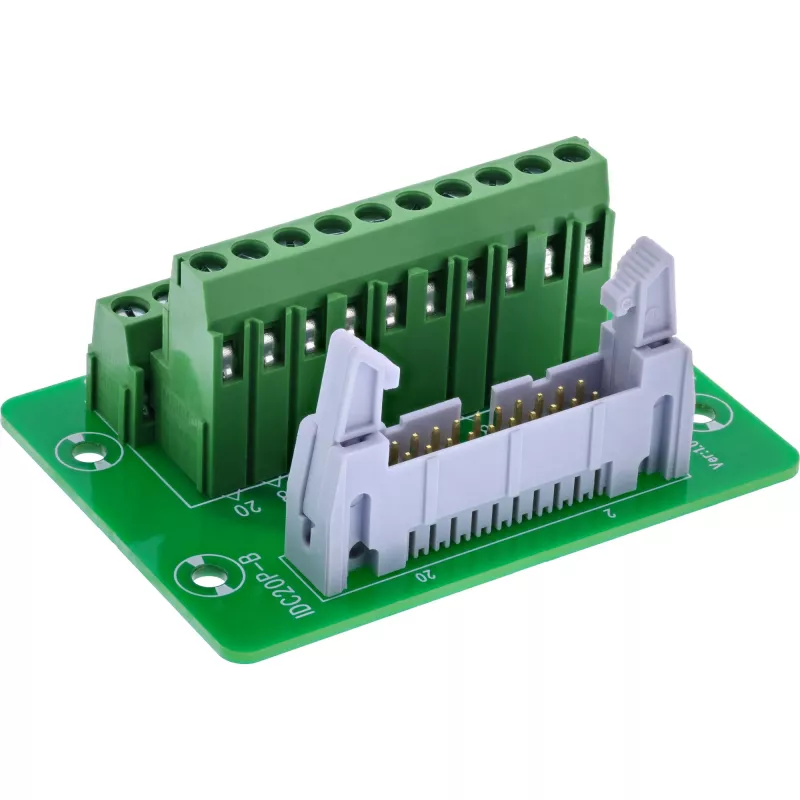

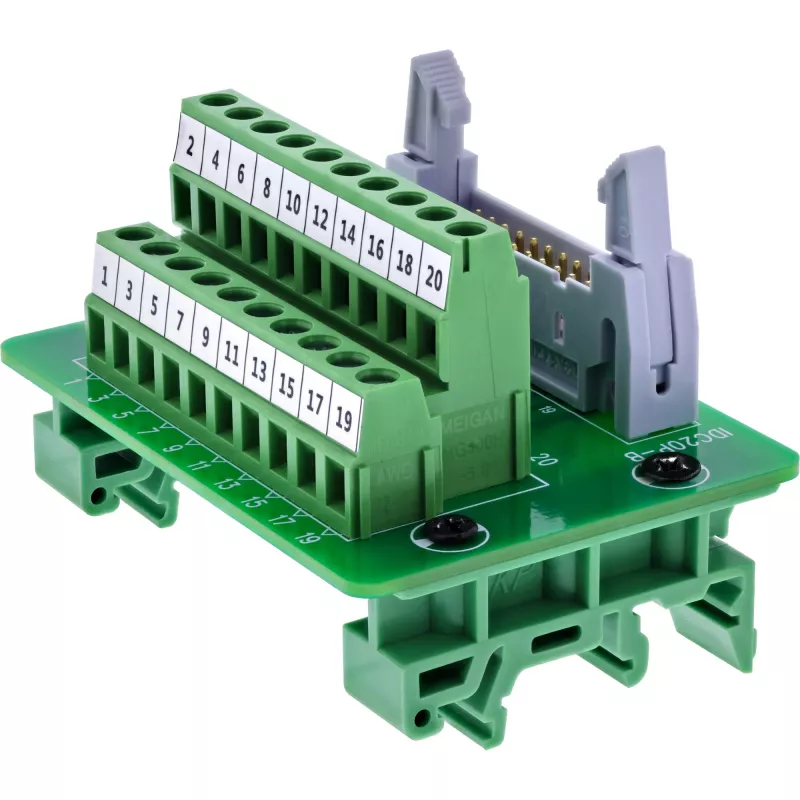

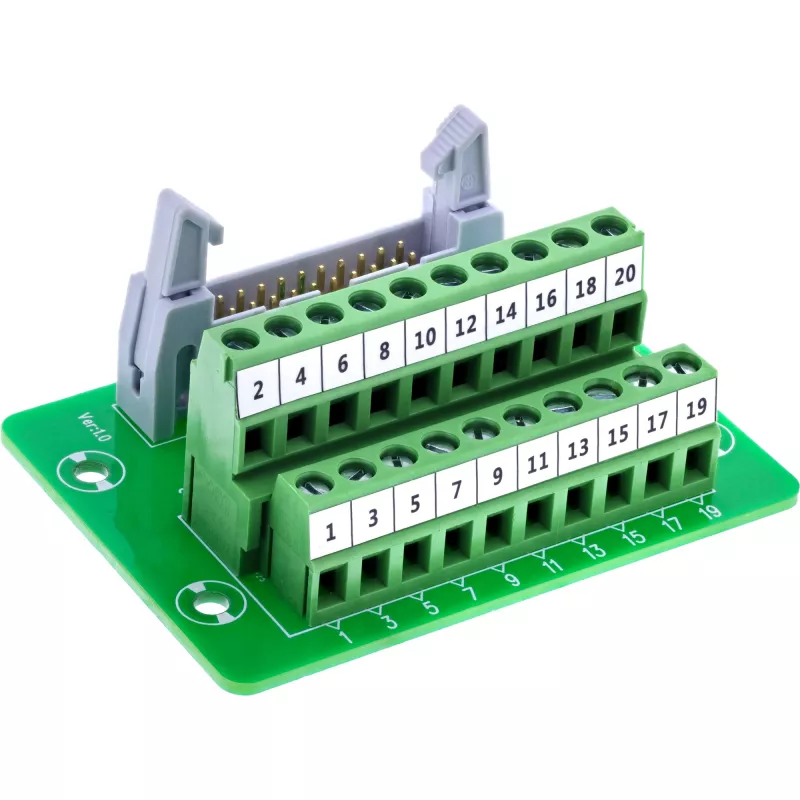

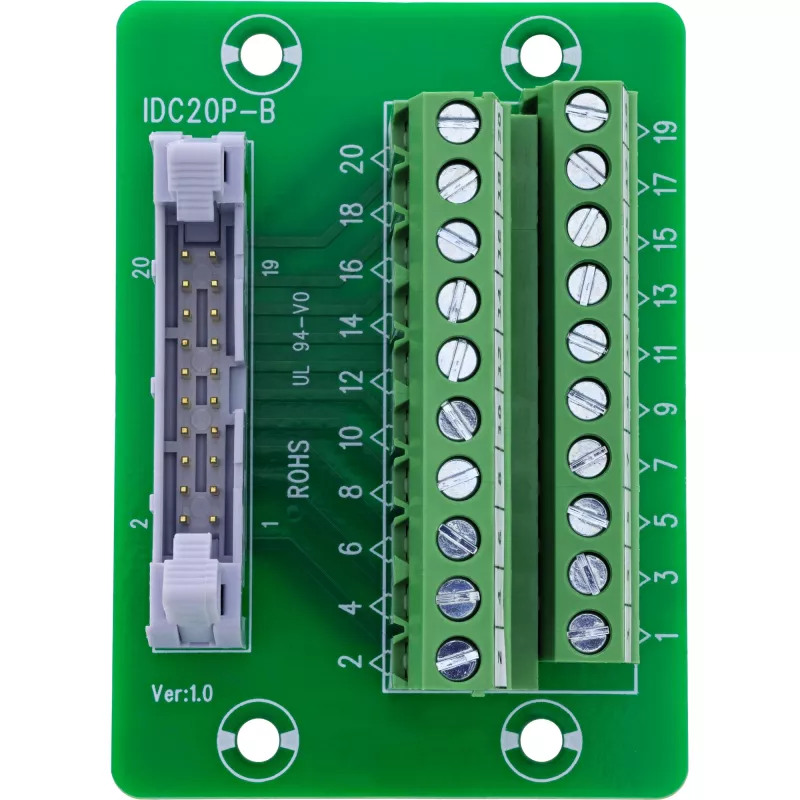

InLine 92504P IDC 20 lizdo į 10 kontaktų gnybtų bloką adapteris, montuojamas ant PCB

InLine 92504P adapteris skirtas inžinieriams, technikams ir embedded sistemų kūrėjams, kuriems reikia patikimai sujungti 20 kontaktų IDC lizdą (2×10) su 10 kontaktų gnybtų bloku be litavimo. Jis pravers bandymų stenduose, valdymo įrenginiuose ir struktūrinėse instaliacijose, kur svarbus aiškus signalų priskyrimas ir ilgaamžiškumas.

Privalumai

• Jungia 20 kontaktų IDC lizdą (2×10) su 10 kontaktų gnybtų bloku
• Nereikia litavimo
• Gnybtai su prispaudimo plokštele, 5,0 mm žingsnis
• Aiškus kontaktų priskyrimas ir standartizuotas signalų maršrutizavimas
• EVA izoliacinis sluoksnis apatinėje pusėje apsaugo nuo laidžių paviršių
• 100 % patikrinta dėl trumpojo jungimo ir sujungimų

Specifikacijos

• Prekės ženklas: InLine
• MPN: 92504P
• IDC sąsaja: 20 kontaktų IDC lizdas (2×10), žingsnis 2,54 mm
• Gnybtų blokas: 10 gnybtų, žingsnis 5,0 mm, su prispaudimo plokštele
• Signalų priskyrimas: GND, D0–D7
• Jungiamų laidų diapazonas: 16–26 AWG
• Valdymas: plokščias atsuktuvas ≤ 2,5 mm
• Vardinė srovė: 0,8 A vienam kontaktui
• Maks. darbinė įtampa: 100 V tarp dviejų signalų
• Izoliacijos varža: ≥ 10 MΩ @ 300 V DC
• Maks. laidininko varža: 5 omai
• Darbinė temperatūra: –10 °C iki +70 °C
• Izoliacinis sluoksnis: EVA izoliacija apatinėje pusėje
• Matmenys: apie 71 × 51 × 48,7 mm (P × A × G)
• Kilmės šalis: Taivanas
• EAN: 4043718346240

Patarimas: montuodami ant PCB, naudokite plokščią atsuktuvą ≤ 2,5 mm, kad tiksliai priveržtumėte gnybtus ir išvengtumėte laidų pažeidimo.
