Sieninė lizdo dėžutė InLine Cat.6 2x RJ45 horizontali – paviršinis arba įleidžiamas montavimas

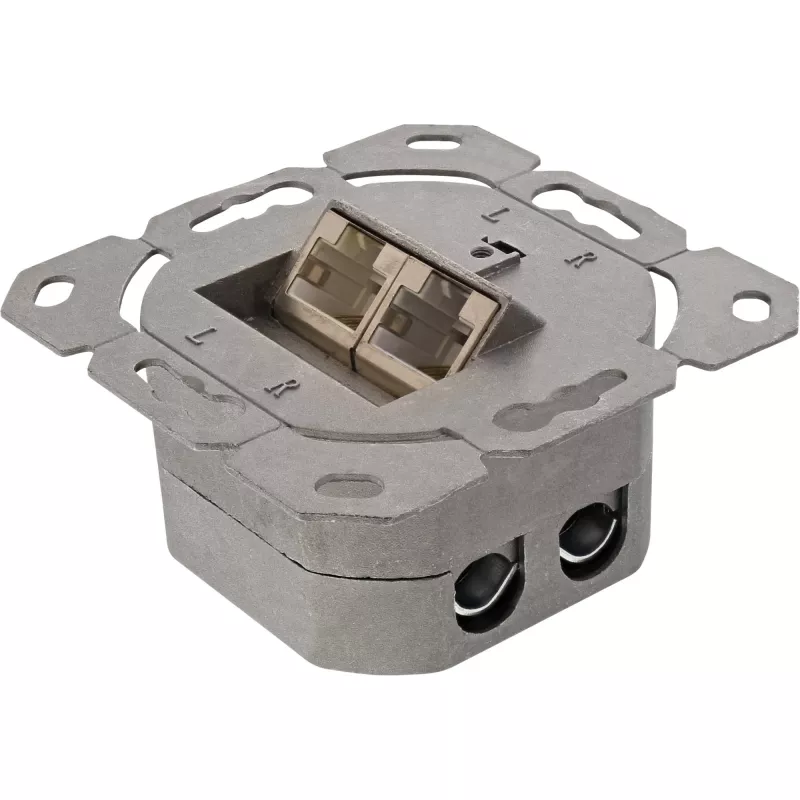

InLine Cat.6 sieninė lizdo dėžutė yra kompaktiškas ir visiškai ekranuotas korpusas, skirtas dviem horizontaliems RJ45 lizdams. Tinka tiek paviršiniam, tiek įleidžiamam montavimui. Dėžutė skirta Cat.6 tinklo užbaigimams – priima keystone RJ45 lizdus arba iš anksto užbaigtus kabelius. Joje integruotos dvi LSA (užspaudimo) juostelės po 8 gnybtus, užtikrinančios patikimą struktūrizuotą kabelių sistemą. Ekranuotas metalinis korpusas sumažina elektromagnetinius trikdžius biuro, namų ar duomenų spintos įrenginiuose, o jungtys lieka tvarkingos ir lengvai prieinamos.

Pagrindiniai privalumai

Dviejų prievadų išdėstymas leidžia sutalpinti du RJ45 lizdus viename korpuse, taupant sienos plotą ir supaprastinant kabelių trasas. Visiškas ekranavimas gerina signalo vientisumą aplinkoje su galimais elektromagnetiniais trikdžiais. Integruotos LSA juostelės su 8 gnybtais kiekvienoje užtikrina stabilų užspaudimą Cat.6 kabeliams. Lankstūs montavimo variantai: paviršinis montavimas, kai naudojami kabelių kanalai, arba įleidžiamas montavimas, siekiant žemo profilio apdailos.

Tinka

• Biuro darbo vietoms ir posėdžių kambariams, reikalaujantiems dviejų Ethernet prievadų
• Namų tinklams ir multimedijos įrenginiams
• Prijungimo ir skirstymo taškams duomenų spintose ar ryšių patalpose
• Renovacijos projektams, kur pageidaujamas paviršinis montavimas

Pagrindinės techninės specifikacijos

• Prievadų skaičius: 2 horizontalūs RJ45 lizdai
• Kabelių klasė: suderinama su Cat.6 užbaigimais

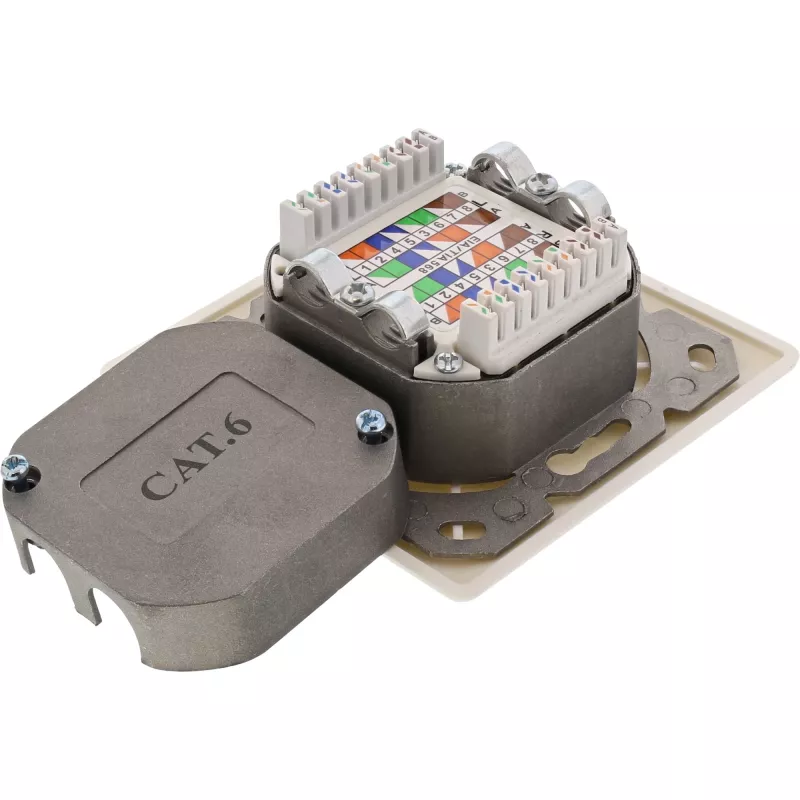

• Jungimo tipas: dvi LSA (užspaudimo) juostelės po 8 gnybtus
• Ekranavimas: visiškai ekranuotas korpusas apsaugai nuo EMI
• Montavimas: paviršinis arba įleidžiamas montavimas
• Korpusas: kompaktiškas, tinkamas montuoti ant sienos arba spintoje

Kaip naudoti

Pritvirtinkite dėžutę pasirinktoje vietoje naudodami tinkamus varžtus ir kaiščius paviršiniam arba įleidžiamam montavimui. Įstatykite keystone RJ45 lizdus arba iš anksto užbaigtų kabelių jungtis į horizontalias RJ45 angas. Kietai užbaigiamiems kabeliams užspauskite kiekvieną laidininką į LSA juosteles pagal T568A arba T568B laidų sujungimo standartą ir patikrinkite teisingą porų išdėstymą. Užtikrinkite, kad ekranas būtų tinkamai prijungtas prie pastato įžeminimo sistemos, kai naudojamas ekranuotas vytos poros kabelis, kad būtų išlaikytas ekranavimo efektyvumas. Po užbaigimo uždėkite dangtelį ir pritvirtinkite kabelio įtempimo mažinimo elementą.

Rekomendacijos

Naudokite Cat.6 suderinamus keystone lizdus ir užtikrinkite vienodą laidų sujungimo standartą visame tinkle, kad išlaikytumėte našumą. Montuodami ekranuotą kabelį, patikrinkite nuolatinį įžeminimą nuo kabelio ekrano iki dėžutės ir toliau iki pastato įžeminimo. Po montavimo patikrinkite kiekvieną jungtį tinklo testeriu, kad patvirtintumėte vientisumą, porų teisingumą ir Cat.6 našumą.
