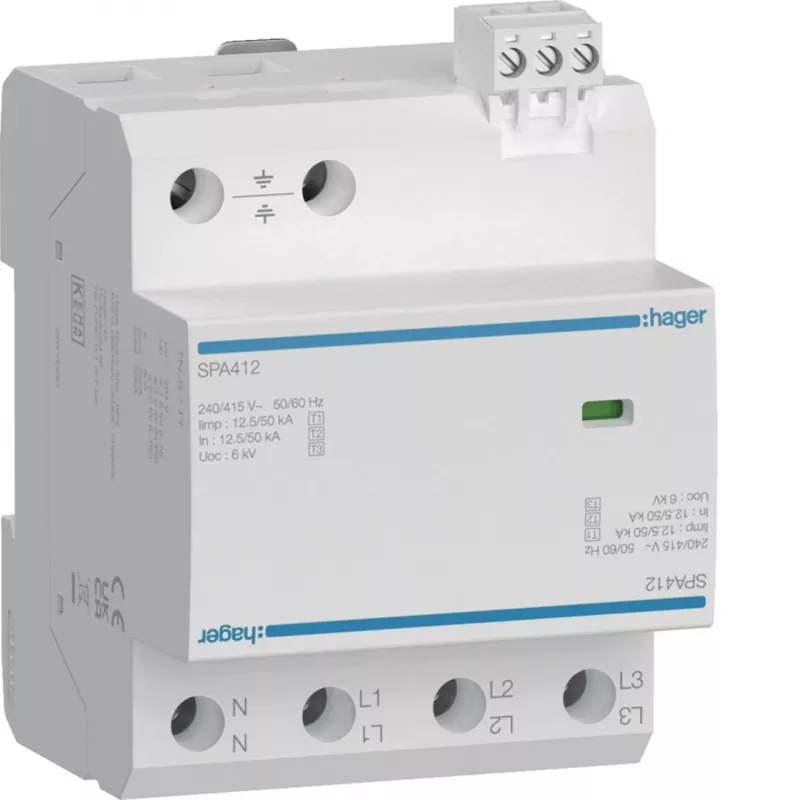

HAGER SPA412 kombinuotasis viršįtampių ribotuvas Type 1+2+3, 12.5kA, TNS/TT, 4 polių, 230/400V

Elektros montuotojams ir pastatų inžinieriams, projektuojantiems trifazes sistemas komerciniuose ar pramoniniuose objektuose, HAGER SPA412 užtikrina visapusišką apsaugą nuo pereinamųjų viršįtampių. Šis 4 polių įrenginys, tinkamas TNS ir TT tinklams, sujungia 1+2+3 tipo apsaugą viename kompaktiškame 4 modulių DIN bėgio korpuse.

Pagrindinės specifikacijos

• Ribotuvo tipas: kombinuotasis viršįtampių ribotuvas Type 1+2+3
• Tinklo konfigūracija: TNS, TT
• Nominalioji įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Impulsinė srovė (Iimp) (10/350 µs): 12.5 kA vienam poliui
• Nominalioji iškrovos srovė (In) (8/20 µs): 20 kA vienam poliui
• Maksimali iškrovos srovė (Imax) (8/20 µs): 50 kA vienam poliui
• Įtampos apsaugos lygis (Up): < 1.5 kV
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Reagavimo laikas: < 25 ns
• Polių skaičius: 3P+N (4 polių apsauga)
• Modulio plotis: 4 TE (moduliai)
• Montavimo tipas: DIN bėgis (35 mm)
• Būsenos indikacija: vizualinė (žalia/raudona)
• Maks. aukštinės grandinės saugiklis: 160 A gG
• Darbinės temperatūros diapazonas: nuo -40°C iki +80°C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: EN 61643-11

Kodėl verta rinktis

Šis ribotuvas pasižymi didele iškrovos galia ir greitu reagavimo laiku, užtikrindamas patikimą jautrios įrangos apsaugą nuo žaibo smūgių ir perjungimo viršįtampių. Vizualinis būsenos indikatorius leidžia greitai patikrinti veikimą, o kompaktiška konstrukcija taupo vietą skirstomuosiuose skyduose.

Ideali naudojimo sritis

• Pagrindiniai skirstomieji skydai komerciniuose pastatuose
• Pramoniniai įrenginiai su TNS arba TT įžeminimo sistemomis
• Kritinės įrangos trifazių maitinimo šaltinių apsauga

Gera žinoti

SPA412 atitinka EN 61643-11 standartą ir gali būti montuojamas ant standartinių 35 mm DIN bėgių. IP20 apsaugos laipsnis reiškia, kad jis skirtas montuoti uždarame korpuse.

Patarimas: prieš montuodami įsitikinkite, kad viršįtampių ribotuvas yra tinkamai suderintas su aukštinės grandinės saugikliu (maks. 160 A gG), o po montavimo reguliariai tikrinkite vizualinį indikatorių – žalia spalva rodo, kad apsauga veikia tinkamai.
