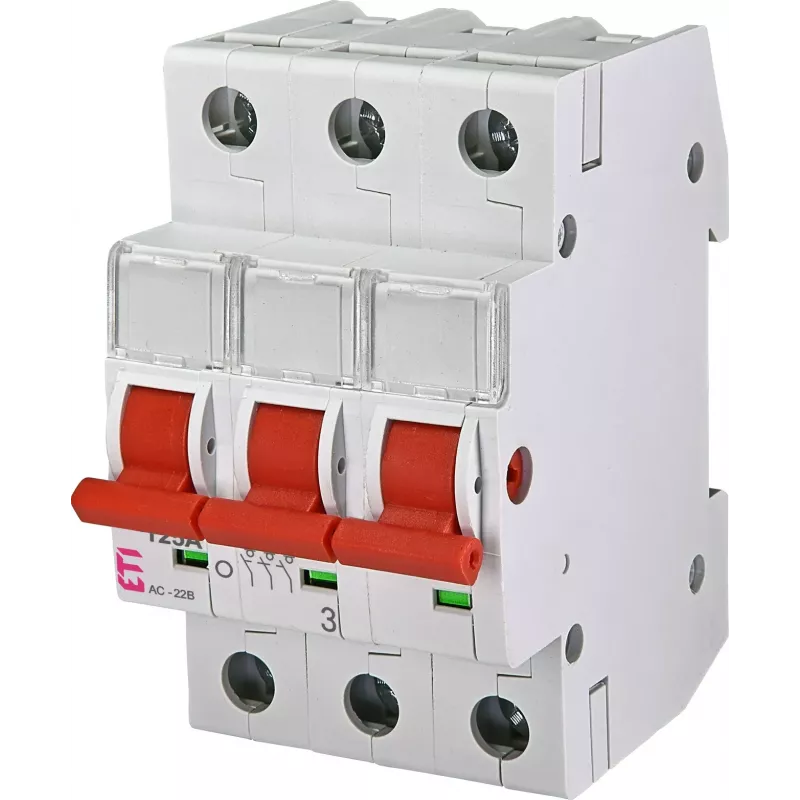

ETI SV 3125 3 polių 125A skydinis apkrovos pertraukiklis 002423317

Kai trijų fazių grandinėse reikia patikimai atjungti apkrovą, ETI SV 3125 tampa pagrindiniu skirstomojo skydo elementu. Šis 3 polių 125A skydinis apkrovos pertraukiklis užtikrina saugų elektros energijos išjungimą net esant didelei apkrovai, todėl tinka naudoti kaip pagrindinis jungiklis arba atskyriklis pramoninėse ir komercinėse elektros instaliacijose.

Kam skirtas

Šis įrenginys skirtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo atskyriklio trifazėms grandinėms iki 125 A. Jis puikiai tinka kaip pagrindinis jungiklis žemos įtampos skirstymo sistemose, variklių valdymo centruose ir pramoninio valdymo skyduose.

Pagrindinės savybės

• 3 polių konstrukcija trifazėms sistemoms
• 125 A vardinė srovė didelės galios taikymams
• Skydinis montavimas užtikrina patikimą įrengimą
• Apkrovos pertraukimo funkcija saugiam darbui esant apkrovai
• Kompaktiški matmenys, taupantys vietą skydelyje

Specifikacijos

• Polių skaičius: 3P
• Vardinė srovė (In): 125 A
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė trumpalaikė atsparumo srovė (Icw): 2 kA 1 s
• Vardinė sąlyginė trumpojo jungimo srovė (Icc): 50 kA (su gG 125A saugikliu)
• Mechaninis ilgaamžiškumas: 10 000 operacijų
• Elektrinis ilgaamžiškumas: 1 500 operacijų
• Darbinės temperatūros diapazonas: nuo -25°C iki +55°C
• Gnybtų talpa: maks. 50 mm²
• Funkcija: pagrindinis jungiklis, atskyriklis

Naudojimo patarimai

Užtikrinkite tinkamą gnybtų varžtų priveržimo momentą, kad ryšiai būtų patikimi. Jei grandinėje galimi dideli gedimo srovės, naudokite tinkamą apsaugą prieš srovę, pvz., saugiklius arba automatinius jungiklius. Reguliariai tikrinkite kontaktus dėl susidėvėjimo, ypač dažnai jungiamose grandinėse.

Patarimas: montuodami skydelyje palikite pakankamai vietos aušinimui ir patogiam prieigai prie gnybtų. Periodiškai patikrinkite, ar jungiklio svirtis laisvai juda ir ar nėra pažeidimų.
