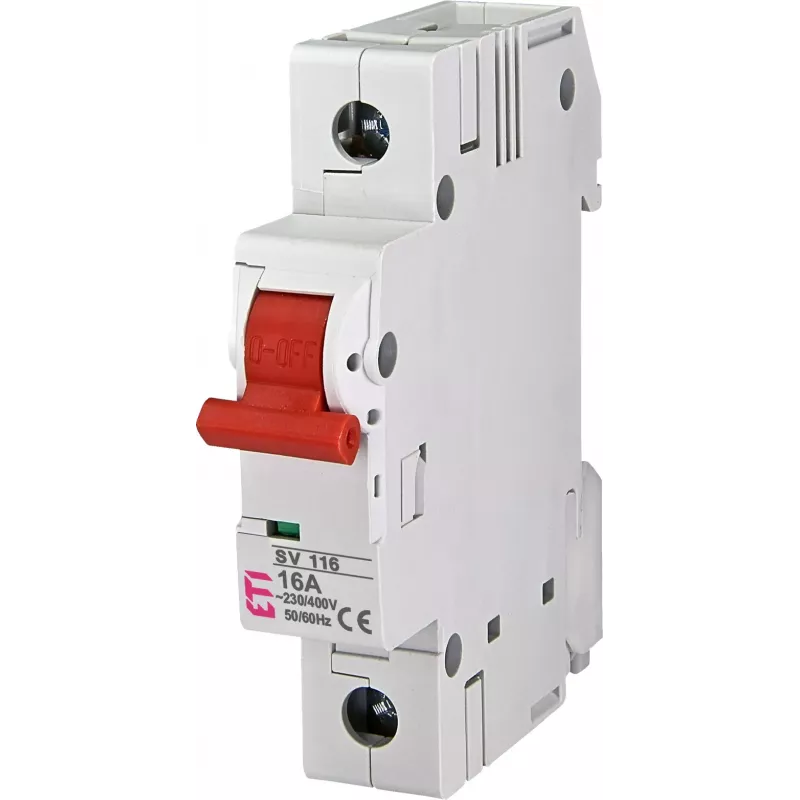

ETI SV 116 1 polių 16A modulinis apkrovos jungiklis 002423121

Elektros skirstomųjų spintų projektuotojams ir montuotojams, kuriems kiekvienas modulis skydelyje yra svarbus, ETI SV 116 siūlo tvirtą 1 polių perjungimą vos vieno modulio pločio korpuse. Šis modulinis apkrovos jungiklis skirtas DIN bėgeliui ir užtikrina patikimą 16 A vardinę srovę bei iki 400 V AC darbinę įtampą.

Kodėl verta rinktis

• 1 polių perjungimas su aiškiu I-O padėties indikatoriumi
• Vardinė srovė 16 A, vardinė darbinė įtampa 230/400 V AC
• Montavimas ant DIN bėgelio (EN 60715), 1 modulio plotis (18 mm)
• Gnybtų talpa 1–25 mm² lankstiems arba standiems laidininkams
• Mechaninis ilgaamžiškumas 20 000 ciklų, elektrinis – 10 000 ciklų

Kasdienėje eksploatacijoje

SV 116 tvarko apkrovos perjungimą gyvenamosiose ir komercinėse instaliacijose. Varžtiniai gnybtai priima nuo 1 iki 25 mm² laidininkus, o priekinė IP40 apsauga padeda apsaugoti mechanizmą nuo dulkių. Jungiklis patikimai veikia nuo -25 °C iki +55 °C temperatūroje.

Techninės specifikacijos

• Jungiklio tipas: modulinis apkrovos jungiklis
• Polių skaičius: 1P
• Vardinė srovė (In): 16 A
• Vardinė darbinė įtampa (Ue): 230/400 V AC
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715)
• Modulio plotis: 1 modulis (18 mm)
• Gnybtų talpa: 1–25 mm² (lankstūs/standūs)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Standartas: IEC/EN 60947-3
• Darbinė temperatūra: -25 °C iki +55 °C
• Prijungimo tipas: varžtiniai gnybtai
• Perjungimo padėties indikatorius: I-O (įjungta-išjungta)

Kam tinka

Šis jungiklis tinka elektrikams, skirstomųjų spintų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, standartus atitinkančio apkrovos perjungimo sprendimo. Jis puikiai dera su kitais 1 modulio pločio įtaisais, todėl idealiai tinka tiek naujoms instaliacijoms, tiek esamų spintų modernizavimui.

Naudojimo patarimai

Montuodami ant DIN bėgelio, įsitikinkite, kad gnybtų varžtai priveržti reikiamu momentu – taip užtikrinsite ilgalaikį ir saugų kontaktą. Periodiškai patikrinkite I-O indikatoriaus padėtį prieš atlikdami bet kokius techninės priežiūros darbus.
