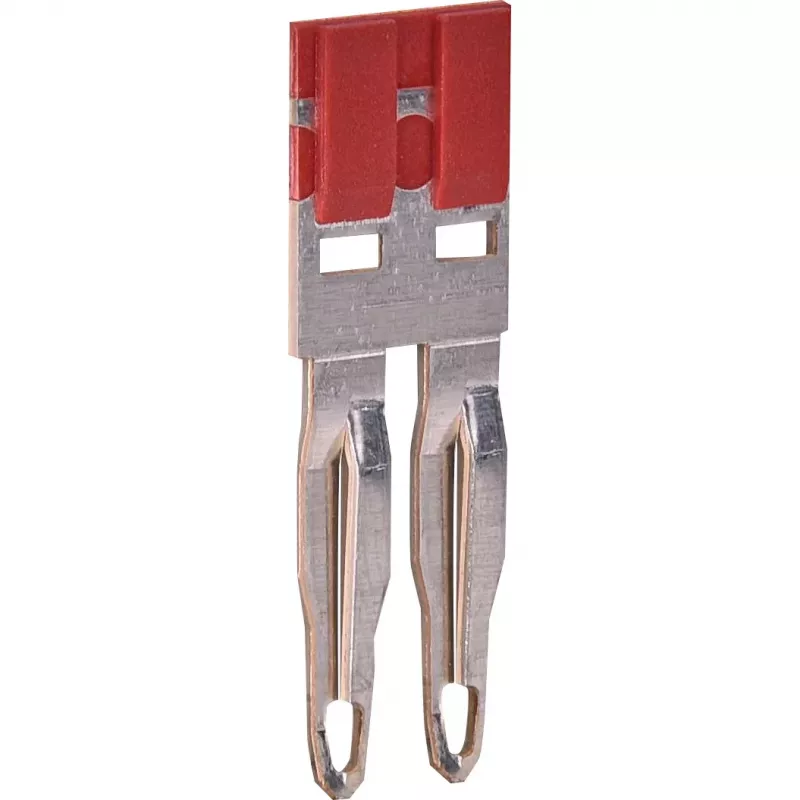

ETI ESC-PTP4/02/R jungiamasis tiltelis tarpgnybtiniam sujungimui, 2 sujungti gnybtai, raudonas 003903028

32 A vardinė srovė ir 1000 V AC/DC vardinė įtampa – štai ką užtikrina ETI ESC-PTP4/02/R tiltelis, skirtas sujungti du gretimus ETI ESC-CBC.4 arba ESC-CBC.4B gnybtus. Raudonos spalvos push-in jungtis leidžia greitai ir patikimai paskirstyti potencialą skirstomuosiuose ir valdymo skyduose.

Kodėl verta rinktis

• Taupo laiką – nereikia papildomų laidų, tiltelis tiesiog įspaudžiamas į gnybtus.
• Kompaktiškas dizainas palaiko tvarkingą montažą.
• Raudona spalva leidžia akimirksniu atpažinti sujungimus.
• Atsparumas temperatūrai nuo -40 °C iki +105 °C.
• Atitinka IEC 60947-7-1, degumo klasė UL94 V-0.

Techniniai duomenys

• Polių skaičius: 2
• Suderinami gnybtai: ETI ESC-CBC.4, ETI ESC-CBC.4B
• Vardinė srovė: 32 A
• Vardinė įtampa: 1000 V AC/DC
• Jungties tipas: push-in
• Spalva: raudona
• Izoliacijos medžiaga: poliamidas (PA)
• Laidininko medžiaga: nikeliuotas vario lydinys
• Serija: ESC-PTP

Kam tinka

Šis tiltelis skirtas elektrikams ir automatizavimo specialistams, kurie projektuojia, montuoja ar prižiūri valdymo pultus, skirstymo spintas ir DIN bėgelio mazgus. Jis idealiai tinka, kai reikia sujungti gretimus gnybtus maitinimo ar signalų grandinėse, pavyzdžiui, variklių valdymo schemose ar bendrų maitinimo šynų formavimui.

Naudojimas

Įstatykite tiltelį į du gretimus ETI ESC-CBC.4 arba ESC-CBC.4B gnybtus ir įspauskite, kol užsifiksuos. Įsitikinkite, kad tiltelis tvirtai laikosi ir užtikrina patikimą kontaktą. Montuodami laikykitės galiojančių elektros saugos taisyklių.

Patarimas: prieš montuodami visada atjunkite maitinimą. Jei reikia sujungti daugiau nei du gnybtus, naudokite kelis tiltelius iš eilės – taip išlaikysite tvarkingą ir lengvai prižiūimą instaliaciją. Laikykite tiltelius sausose patalpose, kad išvengtumėte korozijos.
