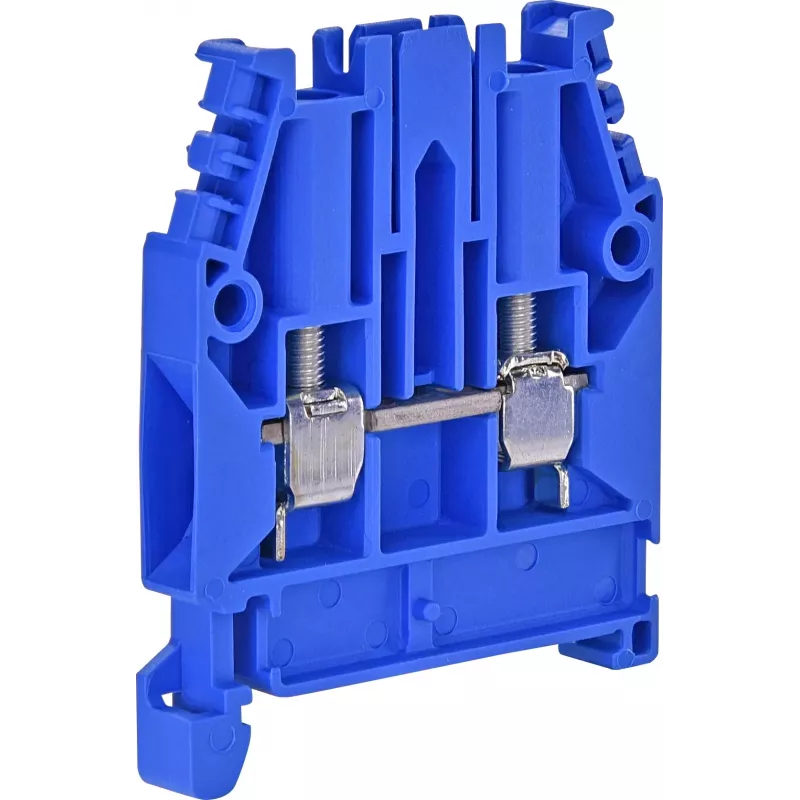

ETI ESC-CBC.4B neutralus gnybtų blokas, vieno lygio, 4 mm², 12 kV, mėlynas 003903045

Kai elektros skirstymo spintose reikia patikimo ir aiškiai atpažįstamo neutraliojo laidininko prijungimo taško, ETI ESC-CBC.4B neutralus gnybtų blokas užtikrina skirtą vieno lygio jungtį iki 4 mm² skerspjūvio neutraliesiems laidams. Mėlynas korpusas leidžia akimirksniu atpažinti neutraliąją grandinę pagal standartinius žymėjimus.

Kam skirtas

Elektrikams ir skydų montuotojams, kurie montuoja DIN bėgelio gnybtų blokus valdymo spintose, skirstomuosiuose skyduose ar pramoniniuose korpusuose. Tinka ten, kur reikalingas atskiras neutralusis gnybtas, užtikrinantis aiškumą ir saugumą.

Pagrindinės savybės

• Vieno lygio neutralusis gnybtų blokas su varžtiniu spaustuku
• Vardinis skerspjūvis iki 4 mm², priima vientisus, suktus ir smulkiai suktus laidus su įvorele
• Mėlynas poliamido korpusas – lengvai atpažįstamas neutralusis gnybtas
• Vardinė impulsinė atsparumo įtampa 12 kV, tinka aukštų viršįtampių aplinkai
• Montuojamas ant standartinio 35 mm DIN bėgelio

Specifikacijos

• Gaminio tipas: neutralusis gnybtų blokas
• Serija: ESC-CBC
• Funkcija: neutralusis (N)
• Lygmenų skaičius: 1
• Vardinis skerspjūvis: 4 mm²
• Prijungimo būdas: varžtinis spaustukas
• Spalva: mėlyna
• Vardinė įtampa (IEC/EN): 800 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 12 kV
• Vardinė srovė (IEC/EN): 32 A
• Montavimo tipas: DIN bėgelis (35 mm)
• Jungčių skaičius viename lygyje: 2
• Korpuso medžiaga: poliamidas (PA)
• Laidininko medžiaga: vario lydinys
• Darbinė temperatūra: nuo -40 °C iki +100 °C
• Degumo klasė: UL94 V-0
• Nuėmimo ilgis: 9–10 mm
• Priveržimo momentas: 0,5–0,8 Nm
• Laidininko tipas: vientisas, suktas, smulkiai suktas su įvorele

Kaip naudoti

Nuimkite izoliaciją 9–10 mm nuo laidininko galo. Įkiškite laidą į gnybtą ir priveržkite varžtą momentiniu atsuktuvu, nustatytu 0,5–0,8 Nm. Įsitikinkite, kad laidininkas tvirtai laikosi ir nėra pažeistas. Gnybtą užfiksuokite ant 35 mm DIN bėgelio.

Patarimas: naudokite momentinį atsuktuvą, kad užtikrintumėte patikimą kontaktą ir nepažeistumėte laidininko. Smulkiai suktiems laidams visada naudokite įvoreles – taip išvengsite atskirų gyslų lūžimo ir išlaikysite stabilų kontaktą.
