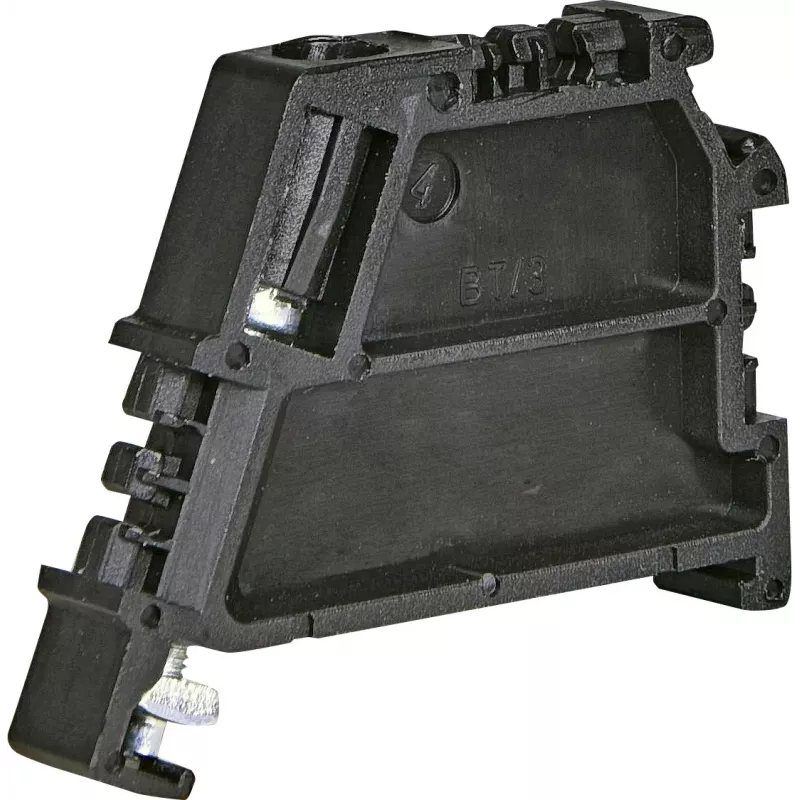

ETI ES-BT/3 gnybtų blokas su varžtais, galinė ir nulinė jungtis, 3 prijungimo taškai, 800 V, 32 A, juodas 003903229

Skirstomosiose spintose ir pramoninės automatizacijos skyduose dažnai trūksta vietos atskiriems galinės ir nulinės jungties mazgams. ETI ES-BT/3 gnybtų blokas su varžtais sujungia abi funkcijas viename kompaktiškame modulyje, todėl mažėja montuojamų dalių skaičius ir trumpėja pajungimo laikas.

Kodėl verta rinktis

• Galinė ir nulinė jungtis viename bloke – mažiau atskirų komponentų skydelyje.
• Varžtinė jungtis priima platų laidininkų skerspjūvių diapazoną: kietuosius 0,5–4 mm², daugiasluoksnius 0,5–2,5 mm², smulkiai suvytusius su įvorele 0,5–2,5 mm².
• Poliamido (PA) izoliacija atlaiko sunkius pramoninius režimus: darbo temperatūra nuo -40 °C iki +100 °C, degumo klasė UL94 V-0.
• 800 V nominalioji įtampa ir 32 A nominalioji srovė pagal IEC – tinka reiklesniems maitinimo grandinėms.
• Montuojama ant standartinės 35 mm DIN bėgelio.

Techniniai duomenys

• Tipas: gnybtų blokas su varžtais, galinė ir nulinė jungtis
• Prijungimo taškų skaičius: 3
• Montavimas: DIN bėgelis (35 mm)
• Nominalioji įtampa (IEC): 800 V
• Nominalioji srovė (IEC): 32 A
• Laidininko skerspjūvis, kietasis: 0,5–4 mm²
• Laidininko skerspjūvis, daugiasluoksnis: 0,5–2,5 mm²
• Laidininko skerspjūvis, smulkiai suvytas su įvorele: 0,5–2,5 mm²
• Izoliacijos medžiaga: poliamidas (PA)
• Spalva: juoda
• Darbo temperatūra: -40 °C iki +100 °C
• Užteršimo laipsnis: 3
• Degumo klasė: UL94 V-0
• Jungimo būdas: varžtinė jungtis
• Nuizoliavimo ilgis: 9 mm
• Prisukimo momentas: 0,5–0,8 Nm

Kam tinka

Skirstomieji skydai ir vartotojų blokai, pramoninės valdymo spintos, pastatų automatizavimo sistemos, mašinų instaliacija ir modernizavimas. Tinka tiek naujai instaliacijai, tiek esamų skydų pertvarkymui, kai reikia patikimai užbaigti grandinę ir sujungti nulį.

Kaip naudoti

Blokas užfiksuojamas ant 35 mm DIN bėgelio. Laidininkas nuizoliuojamas 9 mm, įkišamas į gnybtą ir priveržiamas 0,5–0,8 Nm momentu. Prieš įjungiant maitinimą patikrinkite, ar visi laidininkai tvirtai laikosi, o varžtai nepersukti.

Patarimas: skirstomosiose spintose galinius ir nulinius gnybtus žymėkite iš karto po montavimo – vėlesnis grandinių paieška ir techninė priežiūra užtruks žymiai trumpiau. Periodiškai patikrinkite varžtų priveržimo momentą, ypač ten, kur yra vibracija ar temperatūros svyravimai.
