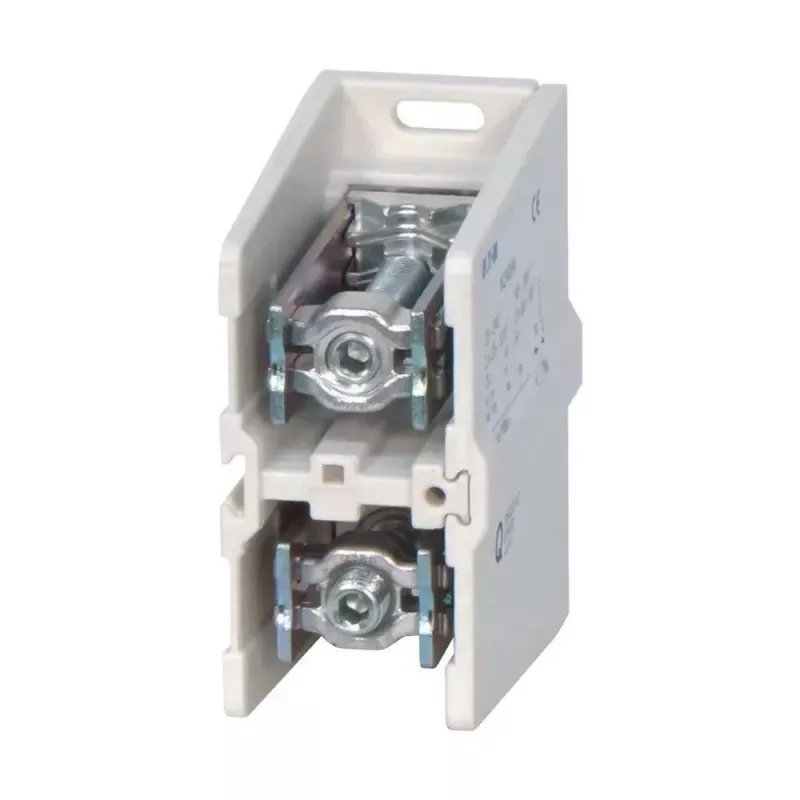

Eaton K240/1 gnybtų blokas 240 mm² 1-polis varžtinė jungtis 091458

400 A vardinė srovė ir iki 240 mm² laidininko skerspjūvis – štai kas išskiria Eaton K240/1 gnybtų bloką. Jis sukurtas ten, kur reikia patikimo didelės galios paskirstymo: pramoniniuose skirstomuosiuose skydeliuose, pagrindinėse grandinėse, kur kiekvienas kontaktas turi išlikti stabilus ilgus metus.

Privalumai, svarbūs profesionalams

• Didelė 400 A vardinė srovė ir 1000 V vardinė įtampa – tinka reiklioms maitinimo grandinėms.
• Varžtinė jungtis su 25 Nm priveržimo momentu užtikrina patikimą ir ilgaamžį elektros kontaktą.
• Universalus laidininkų diapazonas: 25–240 mm² tiek lankstiems, tiek kietiems laidams.
• Montavimas ant DIN bėgelio TS35 arba tiesioginis tvirtinimas – lankstumas projektuojant skydą.
• Poliamido (PA) izoliacija atspari mechaniniam poveikiui, vario kontaktas – maža varža.
• Atsparumas temperatūrai nuo -25 iki +100 °C ir degumo klasė UL94 V-0.

Kam skirta

Eaton K240/1 – tai sprendimas elektrikams, automatizavimo inžinieriams ir pramonės įmonių techninėms tarnyboms, kurioms reikia vienpolio pagrindinės grandinės gnybtų bloko su dideliu pralaidumu. Jis puikiai tinka skirstomųjų įrenginių, valdymo pultų ir energijos paskirstymo sistemų montavimui, kur svarbus ilgaamžiškumas ir atitiktis standartams.

Techniniai duomenys

• Polių skaičius: 1
• Jungties tipas: varžtinė
• Montavimas: DIN bėgelis (TS35) / tiesioginis
• Laidininko skerspjūvis (lankstus): 25–240 mm²
• Laidininko skerspjūvis (kietas): 25–240 mm²
• Izoliacijos medžiaga: poliamidas (PA)
• Kontakto medžiaga: varis
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25…+100 °C
• Degumo klasė: UL94 V-0
• Jungčių skaičius vienam poliui: 1
• Jungties paskirtis: pagrindinė grandinė
• Spalva: pilka/juoda

Naudojimas

Montuokite gnybtą ant DIN bėgelio arba tvirtinkite tiesiogiai prie paviršiaus. Nuimkite reikiamo ilgio izoliaciją, įkiškite laidininką ir priveržkite varžtą 25 Nm momentu. Prieš įjungdami maitinimą patikrinkite, ar kontaktas tvirtas, o izoliacija nepažeista. Dėl IP20 apsaugos užtikrinkite, kad įrenginys būtų sumontuotas uždarame skydelyje.

Pabaigai

Eaton K240/1 atitinka IEC/EN 60947-7-1, UL ir CSA standartus – tai patikimas pasirinkimas, kai reikia ilgalaikio sprendimo didelės srovės grandinėms. Rekomenduojame periodiškai tikrinti priveržimo momentą, ypač po pirmųjų eksploatacijos valandų, kad kontaktas išliktų stabilus visą tarnavimo laiką.
