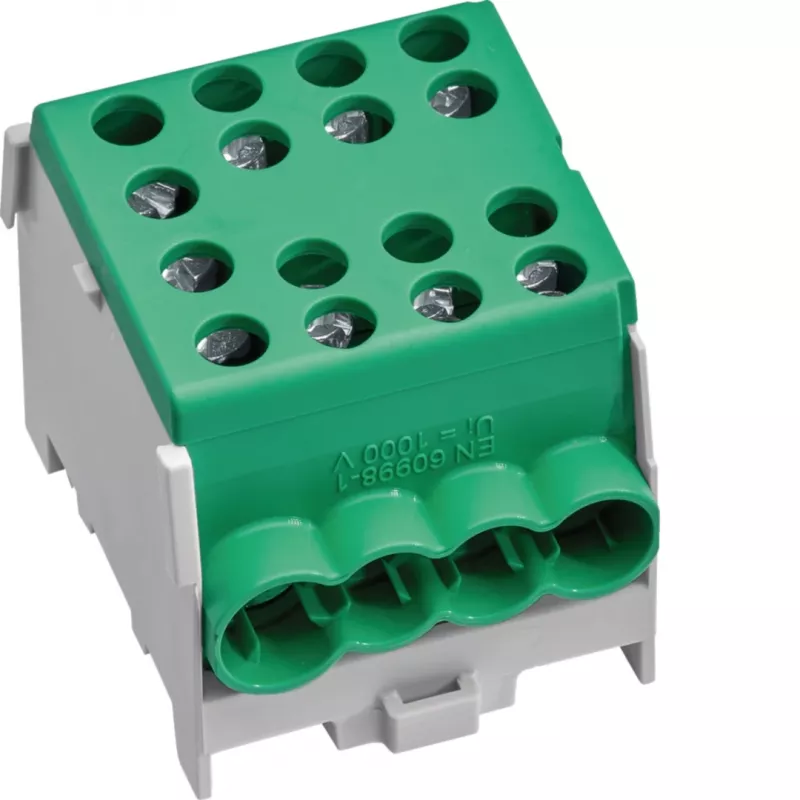

HAGER KH35E8 vienpolis magistralinės linijos atšakos gnybtų blokas, 10-35 mm², 125 A, žalias

Kai skirstomojoje spintoje reikia patikimai atšakoti magistralinę liniją, HAGER KH35E8 vienpolis atšakos gnybtų blokas užtikrina 125 A vardinę srovę ir 1000 V AC/DC izoliaciją. Jo žalias poliamido korpusas ne tik išsiskiria spalva, bet ir garantuoja ilgaamžiškumą bei elektros izoliaciją.

Kodėl verta rinktis

• Didelė srovės galia: 125 A vardinė srovė leidžia naudoti reikliuose pramoniniuose skirstymo taškuose.
• Platus laidų diapazonas: magistralinėje pusėje priima 10–35 mm², atšakos pusėje – 1,5–16 mm² standžiuosius ir lanksčiuosius laidus.
• Patikima konstrukcija: poliamido (PA) korpusas ir žalvario/vario gnybtai atsparūs mechaniniam poveikiui ir užtikrina stabilų kontaktą.
• Lankstus montavimas: tiesioginis arba varžtinis tvirtinimas palengvina integraciją į esamas sistemas.

Techninė specifikacija

• Polių skaičius: 1
• Vardinė įtampa: 1000 V AC/DC
• Vardinė srovė: 125 A
• Magistralinio laido skerspjūvis (standus/lankstus): 10–35 mm²
• Atšakos laido skerspjūvis (standus/lankstus): 1,5–16 mm²
• Prijungimo tipas: varžtinis
• Magistralinių prijungimų skaičius: 2
• Atšakos prijungimų skaičius: 4
• Montavimo tipas: tiesioginis / varžtinis
• Korpuso medžiaga: poliamidas (PA)
• Gnybtų medžiaga: žalvaris / varis
• Darbinė temperatūra: -25 … +70 °C
• Standartai: EN 60947-7-1

Kam tinka

Šis gnybtų blokas skirtas elektrikams ir inžinieriams, dirbantiems su skirstomaisiais tinklais, pramoninėmis spintomis ir komerciniais objektais. Jis idealiai tinka, kai reikia patikimai atšakoti didelės srovės magistralinę liniją į mažesnius vartotojus, išlaikant tvarkingą ir saugią instaliaciją.

Naudojimas

Montuokite tiesiogiai ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite magistralinius laidus prie dviejų pagrindinių gnybtų (įėjimas/išėjimas), o atšakos laidus – prie keturių šakinių gnybtų. Užveržkite varžtus rekomenduojamu momentu, kad būtų užtikrintas patikimas kontaktas. Blokas atitinka IP20 apsaugos klasę, todėl turi būti montuojamas uždaroje elektros instaliacijoje.

Patarimas: prieš montuodami įsitikinkite, kad magistralinės linijos srovė neviršija 125 A, o laidų skerspjūviai atitinka nurodytus diapazonus. Periodiškai patikrinkite varžtų priveržimą, ypač po pirmojo eksploatacijos laikotarpio, kad išvengtumėte kontaktų silpnėjimo.
